Русский-5
Русский
Не допускается эксплуатация или установка устройства
без настольной подставки или другой поддерживающей
конструкции. Работы по установке монитора настоятельно
рекомендуется поручать прошедшим надлежащее
обучение специалистам, имеющим допуск компании
NEC. Несоблюдение стандартных процедур монтажа,
указанных компанией NEC, может привести к повреждению
оборудования или травмам пользователя или монтажника.
Гарантийные обязательства не распространяются на
повреждения, возникшие в результате неправильной
установки. Невыполнение настоящих рекомендаций может
привести к прекращению действия гарантии.
Монта
НЕ выполняйте монтаж монитора самостоятельно. Для
монтажа устройства обратитесь по месту приобретения
монитора. Работы по установке монитора настоятельно
рекомендуется поручать квалифицированным и прошедшим
надлежащее обучение специалистам. Проверьте место
монтажа монитора. Монтаж на стене или потолке
выполняется заказчиком. Не все стены или потолки способны
выдержать вес устройства. Гарантийные обязательства не
распространяются на поломки, связанные с неправильной
установкой, изменением конструкции или стихийными
бедствиями. Невыполнение настоящих рекомендаций может
привести к прекращению действия гарантии.
НЕ закрывайте вентиляционные отверстия монтажными
приспособлениями или иными предметами.
Для сертифицированного компанией NEC персонала.
Для безопасной установки устройства используйте два
кронштейна или более. Прикрепите устройство на месте
установки как минимум в двух местах.
При монтаже монитора на стене или
на потолке примите во внимание
следующие рекомендации.
•
При использовании монтажных приспособлений, не
входящих в список одобренных компанией NEC, убедитесь,
что они соответствуют стандарту VESA (FDMIv1).
• NECнастоятельнорекомендует
использовать винты
М6 (длина 10—12 мм +
толщина кронштейна и
шайб). При использовании
винтов длиной более
10—12 мм проверьте
глубину входного
отверстия для винтов.
(Рекомендуемая сила зажима:
470—635Н•см).Отверстиекронштейна
должно быть не более 8,5 мм. NEC рекомендует
использовать монтажный интерфейс, совместимый со
стандартом UL1678 в Северной Америке.
• Передначаломмонтажаубедитесьвтом,чтопрочность
участка установки достаточна, чтобы выдержать вес
монитора и не допустить его повреждения.
• Подробныесведениясм.винструкцияхкмонтажным
приспособлениям.
• Убедитесь,чтомеждумониторомикронштейномнет
зазора.
• Придлительномиспользованиивидеоэкрана
изображение может приобрести несколько растянутый
формат из-за колебаний температуры. Поэтому
рекомендуется оставлять зазоры более миллиметра
между смежными краями монитора.
Установка

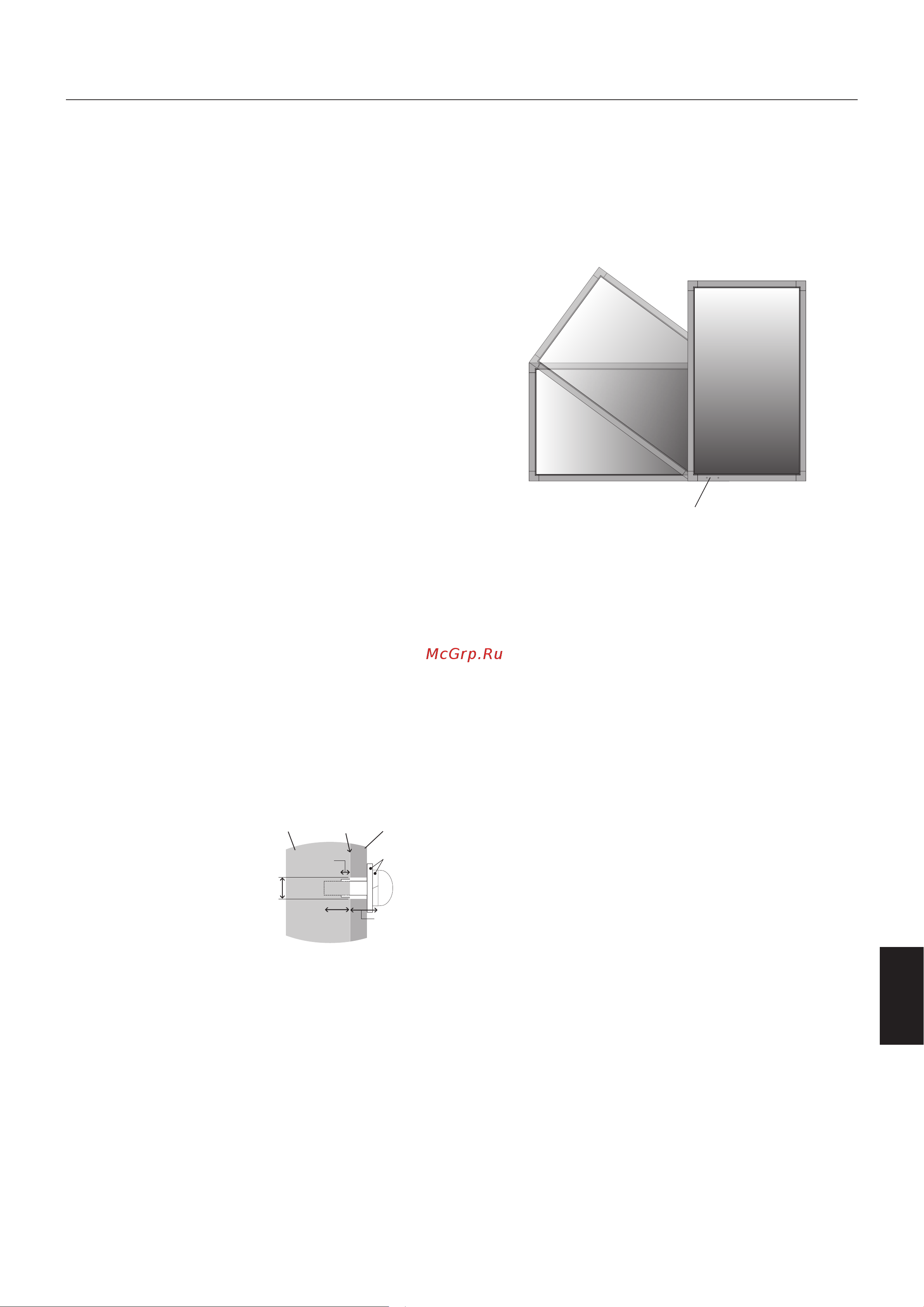

Ориентация монитора
• Прииспользованиидисплеяввертикальномположении
монитор следует поворачивать по часовой стрелке
таким образом, чтобы левая сторона двигалась вверх,
а правая сторона вниз. Такое положение обеспечивает
правильную вентиляцию и увеличивает срок службы
монитора. Ненадлежащая вентиляция может сократить
срок службы монитора.
Светодиодный индикатор
Место установки
•
Потолок или стена должны быть достаточно прочными,
чтобы выдержать монитор и монтажные приспособления.
• НЕустанавливайтемониторвзоневозможногоудара
дверью.
•
НЕ устанавливайте монитор в сильно запыленных
помещениях и в местах с повышенным уровнем вибрации.
• НЕустанавливайтемониторвблизиместавводасиловой
проводки в здание.
• НЕразмещайтемонитортам,гдезанегоиликронштейн
можно легко зацепиться.
• Приустановкевстеннойнишеоставьтемежду
монитором и стеной пространство для вентиляции
глубиной не менее 100 мм.
• Обеспечьтевблизимониторадостаточнуювентиляцию
или кондиционирование воздуха для надлежащего
отвода тепла от монитора и монтажных приспособлений.
Крепление к потолку
• Убедитесьвтом,чтопрочностьпотолкадостаточна,
чтобы выдерживать вес монитора и крепежных
приспособлений в течение продолжительного времени,
а также в условиях землетрясений, непредвиденной
вибрации и прочих внешних воздействий.
•
Убедитесь в том, что монитор крепится к надежному
участку потолка, например к опорной балке. Закрепите
монитор с помощью болтов, пружинных шайб, шайб и гаек.
• НЕмонтируйтемониторнаучастках,накоторых
отсутствуют внутренние несущие конструкции.
НЕ используйте шурупы или анкерные болты.
НЕ крепите монитор к отделочным панелям или
подвесным конструкциям.
Техническое обслуживание
• Периодическипроверяйтеотсутствиеослабленных
креплений, зазоров, перекосов и других вероятных
проблем монтажного устройства. При обнаружении
проблемы обратитесь к квалифицированному
специалисту для ее устранения.
• Периодическипроверяйтеместоустановкина
отсутствие признаков повреждения или непрочности.
Винт
Монитор
10-12 мм
Толщина
кронштейна
и шайб
не более
8,5 мм
Без
зазора
Шайбы
Монтажный
кронштейн
Без резьбы
4 мм
