Русский-18

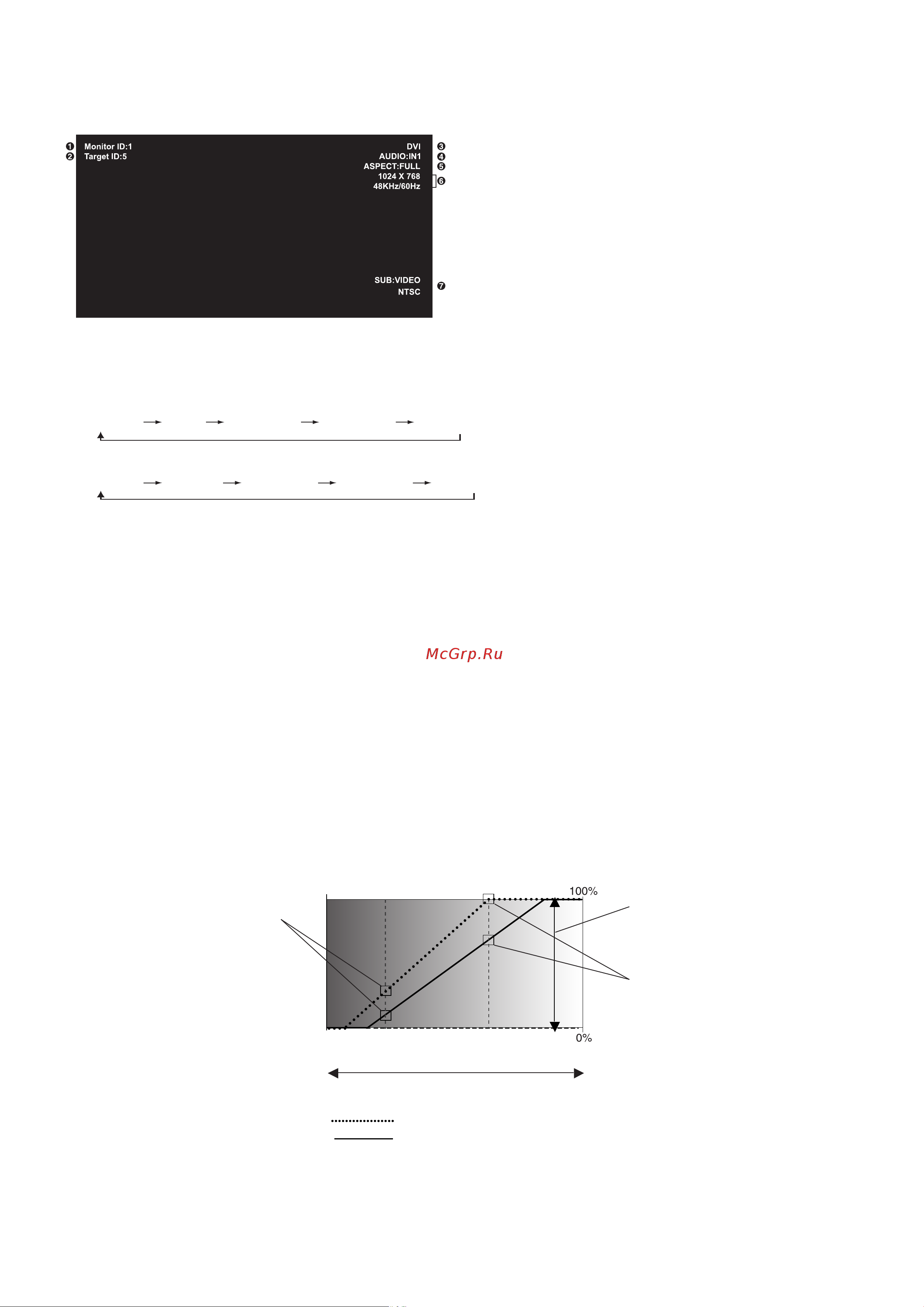

Информационное меню OSD
Информационное экранное меню предоставляет следующую информацию: Идентификатор монитора, источник входного
сигнала, размер изображения и т.д. Нажмите кнопку «DISPLAY» на пульте ДУ, чтобы вызвать информационное экранное меню.
1
Идентификационный номер, присвоенный данному монитору
*
1
2
Идентификационный номер, присвоенный монитору для
управления по интерфейсу RS-232C*
2
3
Ввод имени
4
Режим аудиовхода
5
Вид изображения
6
Информация о входном сигнале
7
Информация о дополнительном изображении
*1: Установите для поля «ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ» значение
«Главный» или «Второстепенный».
*2: Для поля «ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ» должно быть установлено
значение «Главный».
Режим изображения
DVI, VGA, DPORT
STANDARD sRGB AMBIENT1 AMBIENT2 HIGHBRIGHT
HDMI, DVD/HD, SCART, VIDEO, S-VIDEO
STANDARD CINEMA AMBIENT1 AMBIENT2 HIGHBRIGHT
Режим AMBIENT (ОКРУЖАЮЩЕЕ ОСВЕЩЕНИЕ)
В зависимости от окружающего освещения можно увеличивать или уменьшать уровень подсветки ЖК-экрана. Если
в помещении светло, яркость монитора соответственно увеличивается. В темном помещении яркость монитора
снижается. Эта функция служит для создания более комфортных условий просмотра при различных условиях
освещения.
ПРИМЕЧАНИЕ. Когда для режима изображения выбрано AMBIENT1 (ОКРУЖАЮЩЕЕ ОСВЕЩЕНИЕ 1) или
AMBIENT2 (ОКРУЖАЮЩЕЕ ОСВЕЩЕНИЕ 2), функции «ПОДСВЕТКА ЭКРАНА», «АВТОЯРКОСТЬ» и
«ПОДСВЕТКА ЗАСТАВКИ» не активируются.
Не закрывайте датчик освещенности при использовании режимов AMBIENT1 (ОКРУЖАЮЩЕЕ
ОСВЕЩЕНИЕ 1) или AMBIENT2 (ОКРУЖАЮЩЕЕ ОСВЕЩЕНИЕ 2) в РЕЖИМЕ ИЗОБРАЖЕНИЯ.
Установка параметра AMBIENT (ОКРУЖАЮЩЕЕ ОСВЕЩЕНИЕ)
В РЕЖИМЕ ИЗОБРАЖЕНИЯ в меню OSD выберите AMBIENT1 (ОКРУЖАЮЩЕЕ ОСВЕЩЕНИЕ 1) или AMBIENT2
(ОКРУЖАЮЩЕЕ ОСВЕЩЕНИЕ 2) и установите IN BRIGHT (В ЯРКОМ) или IN DARK (В ТЕМНОМ) в каждом режиме.
В ЯРКОМ: это уровень подсветки монитора, устанавливаемый при самом высоком уровне яркости окружающего освещения.
В ТЕМНОМ: это уровень подсветки монитора, устанавливаемый при самом низком уровне яркости окружающего освещения.
Если функция AMBIENT (ОКРУЖАЮЩЕЕ ОСВЕЩЕНИЕ) включена, уровень подсветки экрана изменяется
автоматически в соответствии с уровнем освещенности в помещении (рисунок 1).
Рисунок 1
Уровень параметра «ПОДСВЕТКА
ЭКРАНА», установленный для
работы монитора при низком
уровне окружающего освещения.
Уровень параметра
«ПОДСВЕТКА ЭКРАНА»,
установленный для работы
монитора при высоком уровне
окружающего освещения.
Диапазон значений параметра
«ПОДСВЕТКА ЭКРАНА»
темно светло
освещение в помещении
Значение параметра подсветки экрана в режиме AMBIENT2
В ТЕМНОМ В ЯРКОМ
Значение параметра подсветки экрана в режиме AMBIENT1
Заводская настройка
В ТЕМНОМ:
У
ровень параметра ПОДСВЕТКА ЭКРАНА, установленный для работы монитора при низком уровне окружающего освещения.
В ЯРКОМ: Уровень параметра ПОДСВЕТКА ЭКРАНА установленный для работы монитора при высоком уровне окружающего освещения.
