Русский-30

Этот ЖК-монитор может управляться с помощью компьютера с портом RS-232C.

ПРИМЕЧАНИЕ. При использовании этой функции ВНЕШНЕЕ УПРАВЛЕНИЕ должно быть «RS-232C» (См. стр. 24).

С помощью компьютера можно управлять следующими функциями:

• Включениеиотключениепитания.

• Переключениемеждувходнымисигналами.

• Включение/выключениезвука.

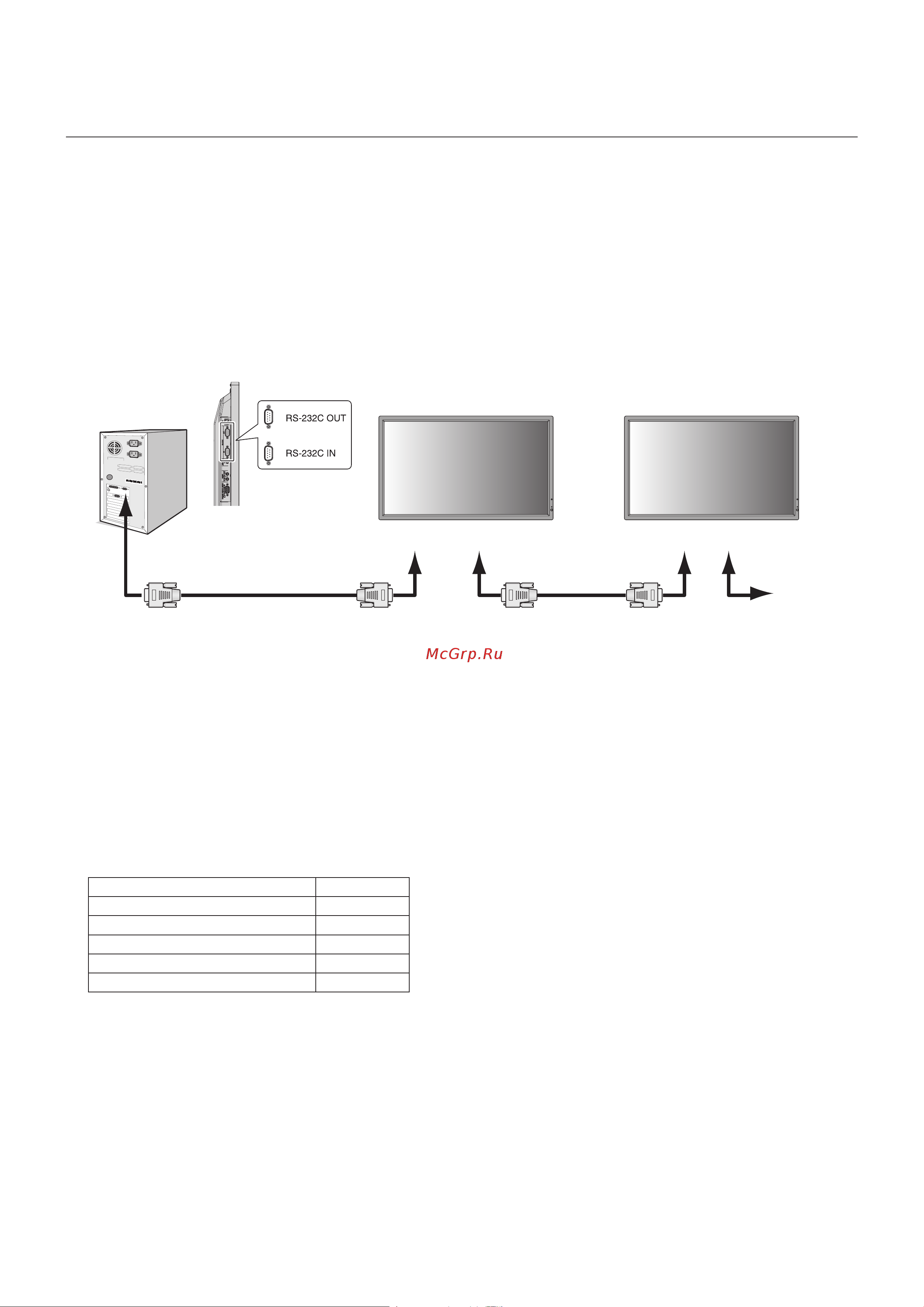

Соединение

ЖК-монитор + компьютер

Кабель RS-232C

Компьютер (выход)

Кабель RS-232C

RS-232C (выход)

MultiSync

RS-232C (вход)RS-232C (выход)RS-232C (вход)

MultiSync MultiSync

ПРИМЕЧАНИЕ. Если на компьютере установлен только 25-штырьковый последовательный порт, необходимо

использовать соответствующий адаптер. Более подробную информацию вы можете получить,

обратившись к поставщику оборудования.

Проверьте настройку «ID=ALL REPLY» в функции «ВНЕШНЕЕ УПРАВЛЕНИЕ».

* Выходной разъем интерфейса RS-232C работает только при подключении к другому монитору той же модели.

Не используйте его для подключения к другому оборудованию.

Для управления монитором или несколькими мониторами в цепочке следует использовать управляющие команды.

Инструкции по управляющим командам приводятся на диске, который входит в комплект поставки монитора. Файл

называется «External_control.pdf».

Число мониторов, которые можно подключить последовательно, ограничено.

1) Интерфейс

ПРОТОКОЛ RS-232C

СКОРОСТЬ ПЕРЕДАЧИ В БОДАХ 9600 [бит/с]

РАЗМЕР ДАННЫХ 8 [бит]

БИТ ЧЕТНОСТИ НЕТ

СТОПОВЫЙ БИТ 1 [бит]

УПРАВЛЕНИЕ ПОТОКОМ НЕТ

Данный ЖКД монитор использует линии RXD, TXD и GND для управления RS-232C.

Кабель обратного типа (кабель для прямого соединения) (не включен в комплект) должен быть использован для

управления в соответствии со стандартом RS-232C.
