Соединения
9
РУССКИЙ
PD-Z50DX4 / LCT1782-001A / Russian

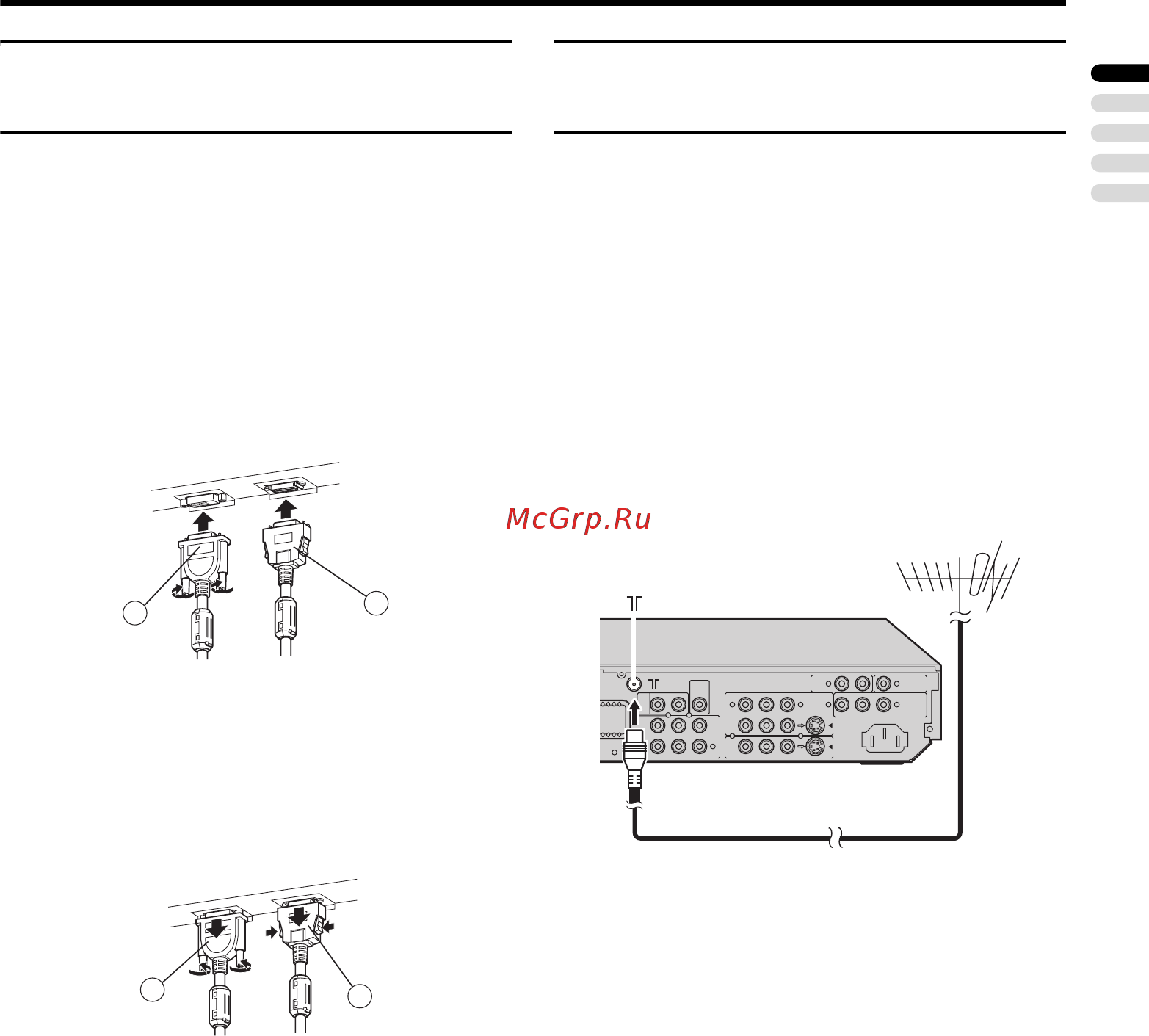

Подключение телевизора и
приемника
Для подключения телевизора к
приемнику используйте входящий в
комплект поставки системный кабель.
Два соединителя имеют разную форму.
Убедитесь в том, что штырьки в
соединителе 1 расположены правильно,
вставьте соединитель в гнездо и затяните
винты слева и справа для закрепления
соединителя на месте.
Надавите на соединитель 2, чтобы он
встал на место, до его фиксации.
Отключение системного кабеля
Освободите соединитель 1, открутив
винты слева и справа, и вынув его из
розетки.
Освободите соединитель 2, вынув его из
розетки, одновременно нажимая на
кнопки освобождения с обеих сторон.
Подключение антенны и
видеомагнитофона (ВКМ)
• Антенный кабель в комплект поставки
не входит. Используйте коаксиальный
кабель сопротивлением 75 Ом
хорошего качества.
• Перед подключением, прочитайте
руководство, поставляемое в
комплекте с ВКМ.
Если Вы не подключаете ВКМ (см.
рис. A):
Подключите антенный кабель к
антенному гнезду данного
приемника.
2
1
2
1
SUB WOOFER
OUT
AUDIO
OUT
VIDEO
OUT
R AUDIO L
R
YPbPr
L
AC IN
110~240V
S-
VIDEO
S-
VIDEO
IN
VIDEO-1
IN
VIDEO-2
R AUDIO L VIDEO
R AUDIO L/MONO VIDEO
YPbPr
R AUDIO L VIDEO
IN
VIDEO-3
CENTER
CHANNEL
INPUT
RL
DVI
ANALOG
AUDIO
IN
Рис. A
Задняя панель приемника
PD-Z50DX4_Rus.book Page 9 Wednesday, October 27, 2004 2:47 PM
