Подключение дополнительных устройств
47
РУССКИЙ
PD-Z50DX4 / LCT1782-001A / Russian
Подключение головных телефонов
Подсоедините штекер (диам. 3,5 мм)
стереофонических головных телефонов к
гнезду головных телефонов на приемнике.
• Звук не подается через
громкоговорители телевизора, если
подключены головные телефоны.
Вывод ТВ сигнала через разъем
OUT
Видео/аудиосигнал просматриваемого ТВ
канала всегда осуществляется через
разъем OUT.
• При переключении канала (ПРОГ.), ТВ
сигнал, выводимый через разъем OUT,
также изменяется.
• Полные сигналы, входящие через
разъем VIDEO-1 (COMPONENT),
VIDEO-3 (COMPONENT) или HDMI
нельзя выводить через разъем OUT.
• Вывод сигнала программ телетекста
также невозможен.

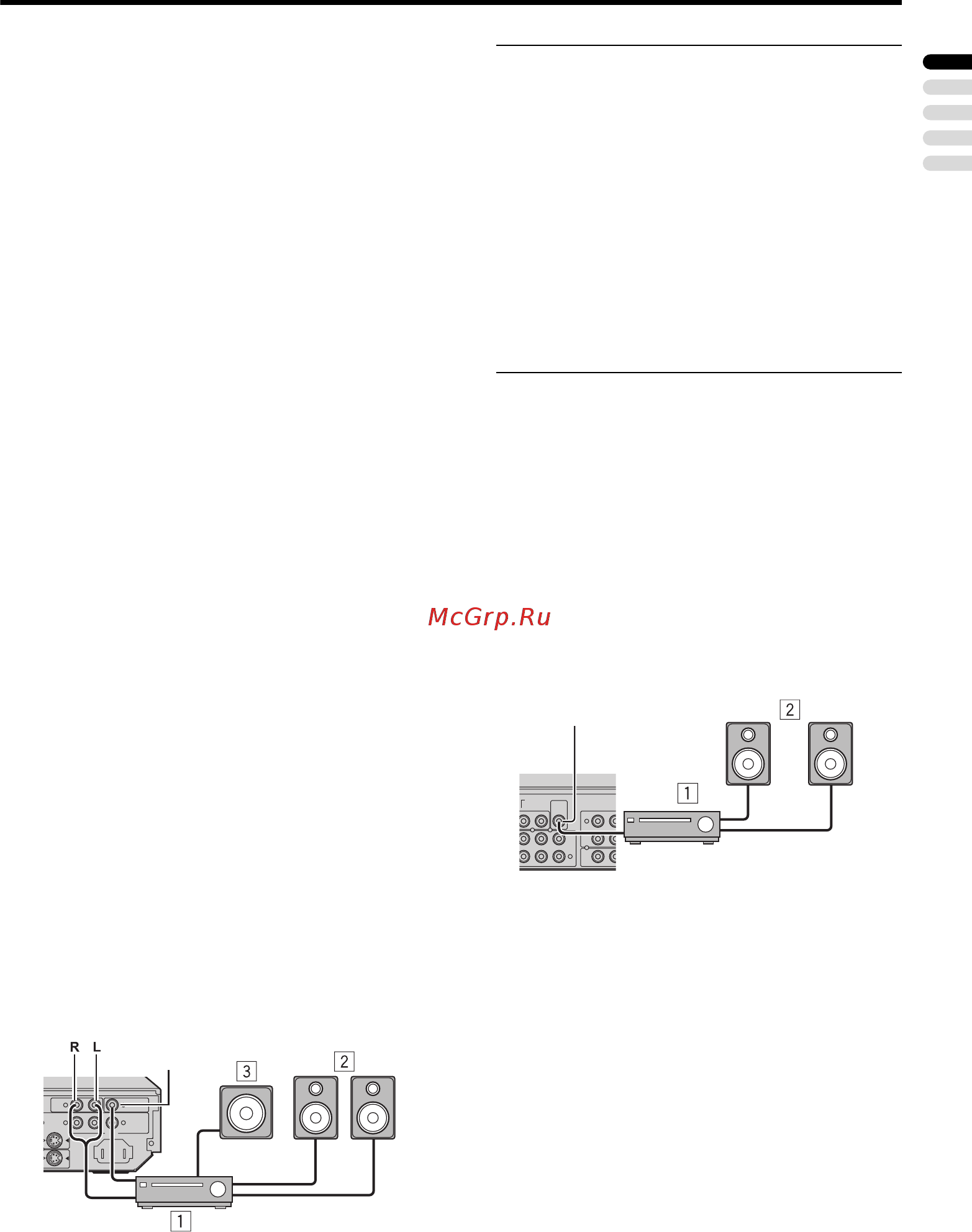

Подключение акустических
колонок/усилителя
Подсоединение аудиоаппаратуры к
телевизору осуществляется в
соответствии со схемой соединений,
предусмотренной для данной аппаратуры.
Вы можете пользоваться внешними
акустическими колонками для
прослушивания звука с телевизора вместо
встроенных громкоговорителей телевизора.
Перед выполнением соединений:
• Ознакомьтесь с инструкциями по
эксплуатации усилителя и
акустических колонок.
• Выключите телевизор и усилитель.
• В целях предупреждения
отрицательного воздействия
магнитного поля акустической системы
на экран телевизора рекомендуется
пользоваться акустическими колонками
с магнитным экранированием.
• Обращаем Ваше внимание на то, что
соединительные кабели не включаются
в комплект телевизора.
• Вывод сигнала через разъем AUDIO
OUT не прерывается при подключении
головных телефонов к приемнику. Звук
с внешних акустических колонок не
отключается при подсоединении
головных телефонов к приемнику.
• Отрегулируйте уровень громкости
внешних акустических колонок с
помощью усилителя.
• Подключите сабвуфер с усилителем.
• Сабвуфер сблокирован с громкостью
телевизора.
• Подключить усилитель и сабвуфер
одновременно нельзя.
Использование
громкоговорителя телевизора в
качестве центрального
громкоговорителя объемного
звучания
Громкоговоритель ТВ можно
использовать в качестве центрального
громкоговорителя при прослушивании
звука Dolby Surround.
Соедините выходной разъем AV усилителя
центрального громкоговорителя и разъем
CENTER CHANNEL INPUT телевизора.
При использовании громкоговорителя
телевизора в качестве центрального
громкоговорителя окружающего
звучания, установите в меню ЗВУК
параметр “ГРОМКОГОВОР” на значение
“ЦЕНТР. КАНАЛ” (см. страница 35).
SUB WOOFER
OUT
AUDIO
OUT
VIDEO
OUT
R AUDIO L
RL
AC IN
110~240V
S-
VIDEO
S-
VIDEO
SUB WOOFER
OUT
ЛП
Задняя панель приемника
1 Усилитель
2 Акустические колонки (с магнитным
экранированием)
3 Сабвуфер
PPr
IN
VIDEO-1
IN
VIDEO-2
R AUDIO
L
R AUDIO
L
YPbPr
R AUDIO L VIDEO
CENTER
CHANNEL
INPUT
R
L
CENTER CHANNEL
INPUT
ЛП
Задняя панель приемника
1 Усилитель
2 Акустические колонки (с магнитным
экранированием)
PD-Z50DX4_Rus.book Page 47 Wednesday, October 27, 2004 2:47 PM
