10
Соединения
PD-Z50DX4 / LCT1782-001A / Russian
РУССКИЙ

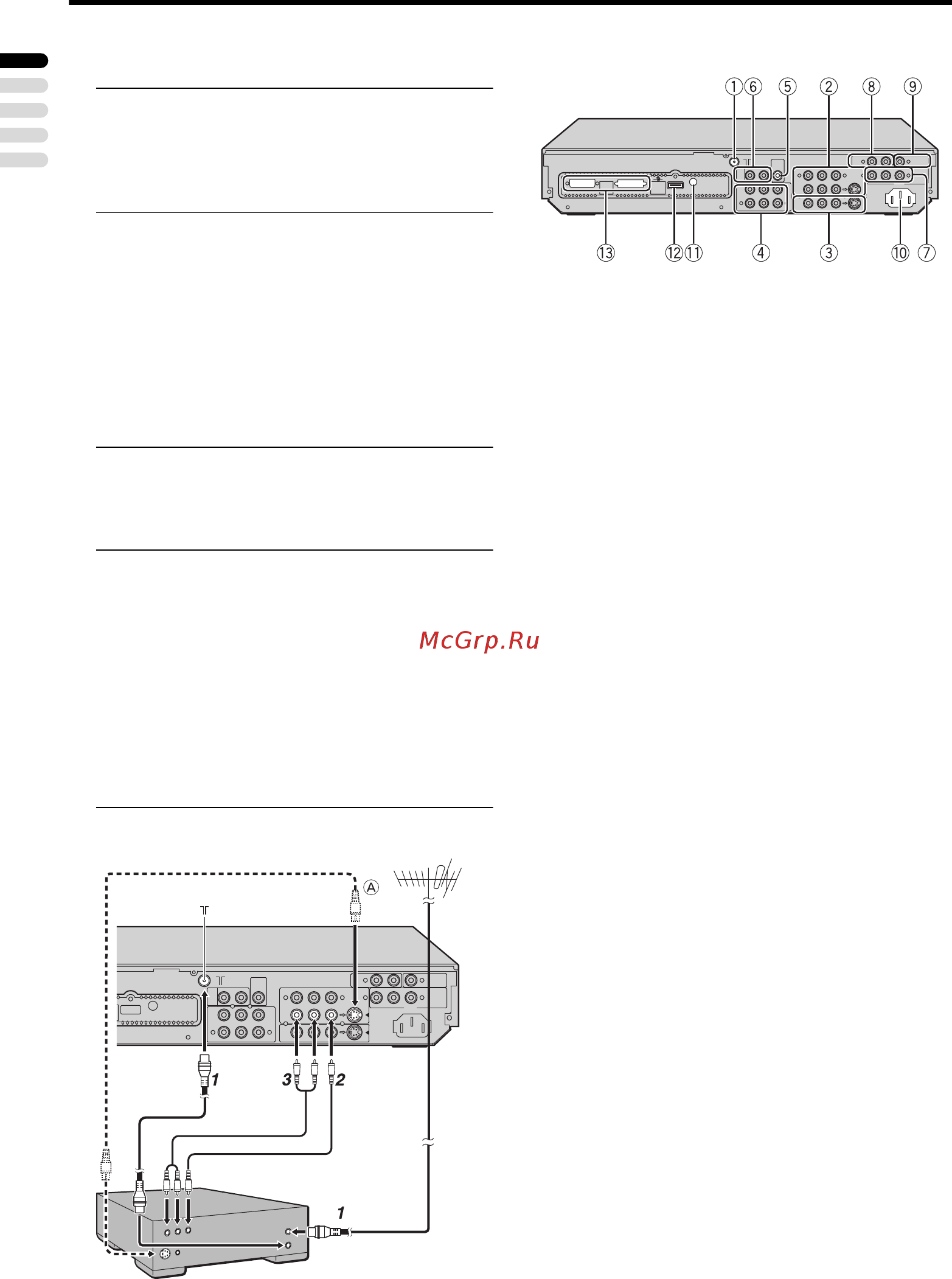

Если Вы подключаете ВКМ (см.
рис. B):
1 Подключите антенный кабель ко
входному гнезду антенны на ВКМ
и соедините ВКМ и приемник с
использованием еще одного
антенного кабеля
2 Соедините разъем VIDEO OUT
(вывод видео) на ВКМ и разъем
VIDEO приемника с помощью
кабеля видеосигнала
Для подключения ВКМ к приемнику
с помощью кабеля Ѕ-ВИДЕО:
Соедините разъем Ѕ-ВИДЕО OUT (вывод
Ѕ-ВИДЕО) на ВКМ и разъем S приемника
с помощью кабеля Ѕ-ВИДЕО
A
, вместо
использования кабеля видеосигнала.
3 Соедините разъемы AUDIO OUT
(вывод аудио L/R) на ВКМ и
разъемы AUDIO приемника (L и R)
с помощью кабеля аудиосигнала
• Если вывод аудио ВКМ является
моносигналом, соедините штекер AUDIO
OUT (вывод аудио) на ВКМ и штекер
VIDEO-1 AUDIO L/MONO приемника c
помощью кабеля аудиосигнала.
• Для подключения дополнительного
оборудования см. раздел “Подключение
внешнего оборудования” на странице 46.
• Для подключения дополнительной
аудиоаппаратуры см. раздел
“Подключение акустических колонок/
усилителя” на странице 47.
Задняя стенка приемника
1 Гнездо подключения антенны
2 Разъем VIDEO-1 (страница 46)
3 Разъем VIDEO-2 (страница 46)
4 Разъем VIDEO-3 (страница 46)
5 Разъем CENTER CHANNEL INPUT
(страница 47)
6 Разъем AUDIO IN (страница 50)
7 Разъем OUT (страница 46)
8 Разъем AUDIO OUT (страница 47)
9 Разъем SUBWOOFER OUT
(страница 47)
0 ВХОД ПЕРЕМ. ТОКА (страница 11)
- Разъем AV COMPU LINK
(страница 48)
= Разъем HDMI (страница 50)
~ Разъем DISPLAY OUT (страница 8)
SUB WOOFER
OUT
AUDIO
OUT
VIDEO
OUT
R AUDIO L
R
YPbPr
L
AC IN
110~240V
S-
VIDEO
S-
VIDEO
IN
VIDEO-1
IN
VIDEO-2
RAUDIOL VIDEO
R AUDIO L/MONO VIDEO
YPbPr
R AUDIO L VIDEO
IN
VIDEO-3
CENTER
CHANNEL
INPUT
RL
DVI
ANALOG
AUDIO
IN
VIDEO
DIGITAL
AUDIO
DIGITAL
HDMI
AV COMPULINK
VIDEO
AUDIO
S
Рис. B
Задняя панель приемника
SUB WOOFER
OUT
AUDIO
OUT
VIDEO
OUT
R AUDIO L
R
YPbPr
L
AC IN
110~240V
S-
VIDEO
S-
VIDEO
IN
VIDEO-1
IN
VIDEO-2
R AUDIO L VIDEO
R AUDIO L/MONO VIDEO
YPbPr
R AUDIO L VIDEO
IN
VIDEO-3
CENTER
CHANNEL
INPUT
RL
DVI
ANALOG
AUDIO
IN
VIDEO
DIGITAL
AUDIO
DIGITAL
HDMI AV COMPULINK
DISPLAY OUT(SYSTEM CABLE)
PD-Z50DX4_Rus.book Page 10 Wednesday, October 27, 2004 2:47 PM
