PD-Z50DX4 / LCT1782-001A / Russian
РУССКИЙ
Подключение дополнительных устройств
Подключение внешнего оборудования
Подключайте оборудование к телевизору,
соблюдая правильность подключений на
задней и передней панели.
Перед выполнением соединений:
• Прочитайте руководства, поставляемые
в комплекте с аппаратурой.
В зависимости от аппаратуры, метод
подключения может отличаться от
приведенного на схеме. Также может
потребоваться изменить настройки
аппаратуры в зависимости от метода
подключения.
• Отключите все оборудование, включая
телевизор.
• В разделе “Технические
характеристики” на странице 55
приведены подробные сведения о
соединительных разъемах VIDEO. При
подсоединении оборудования, не
указанного на схеме соединений,
выберите соответствующий разъем
VIDEO в приведенной таблице.
• Соединительные кабели в комплект
поставки не входят.
• Если вывод аудио ВКМ является
моносигналом, соедините разъем AUDIO
OUT (вывод аудио) на ВКМ и разъем
VIDEO-4 AUDIO L/MONO телевизора с
помощью кабеля аудиосигнала.
Подключение к ПК
См. раздел “Подключение к компьютеру”
на странице 45.

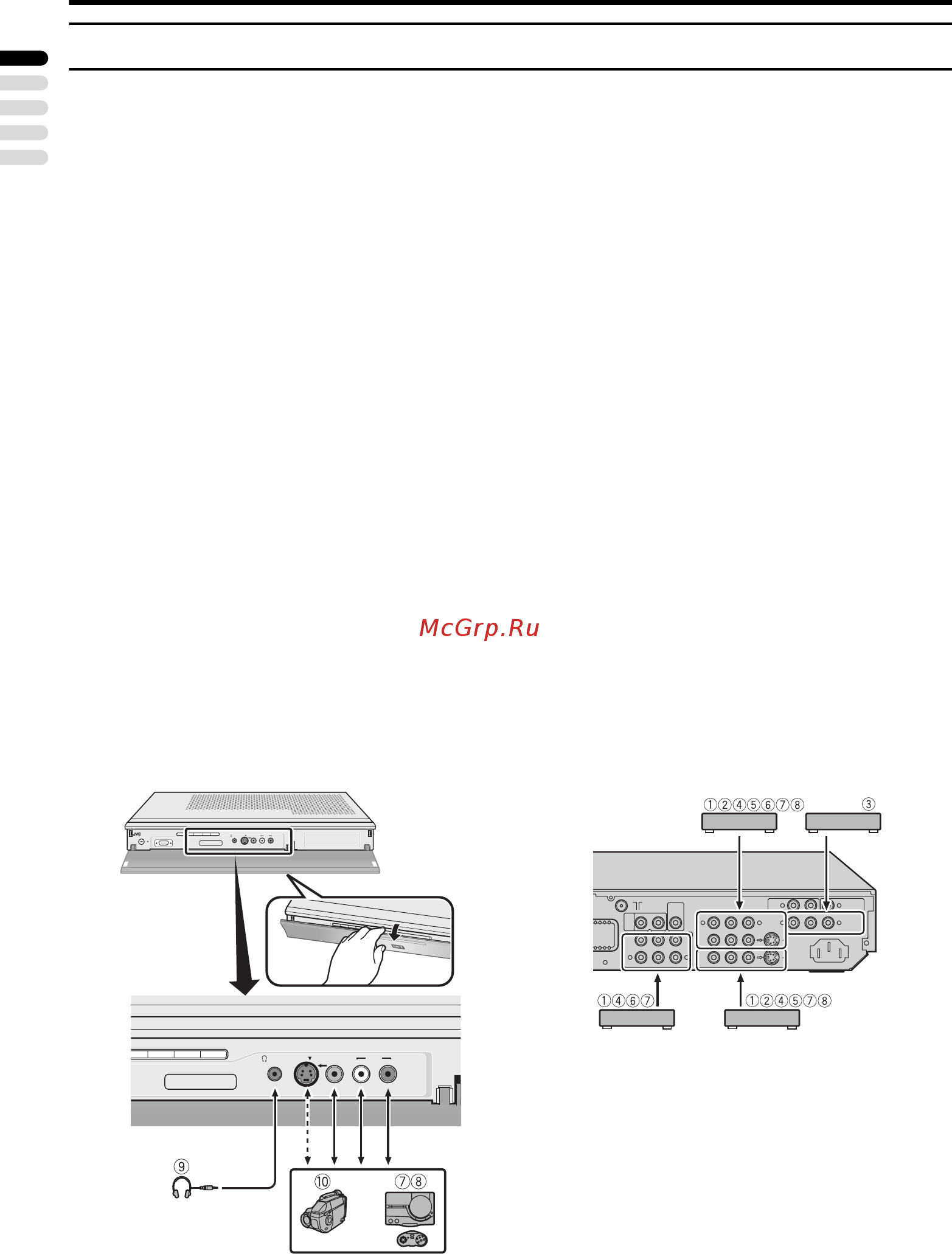

1 ВКМ (полный видеосигнал)
2 ВКМ (сигнал Ѕ-ВИДЕО; Y/C)
3 ВКМ для записи (полный видеосигнал)
4 DVD проигрыватель (полный
видеосигнал)
5 DVD проигрыватель (сигнал
Ѕ-ВИДЕО; Y/C)
6 DVD проигрыватель (компонентные
видеосигналы; Y/Pb/Pr)
7 ТВ игры (полный видеосигнал)
8 ТВ игры (сигнал Ѕ-ВИДЕО; Y/C)
9 Головные телефоны
0 Видеокамера (полный видеосигнал/
сигнал Ѕ-ВИДЕО; Y/C)
SUB WOOFER
OUT
AUDIO
OUT
VIDEO
OUT
R AUDIO L
R
YPbPr
L
AC IN
110~240V
S-
VIDEO
S-
VIDEO
IN
VIDEO-1
IN
VIDEO-2
R AUDIO L VIDEO
R AUDIO L/MONO VIDEO
YPbPr
R AUDIO L VIDEO
IN
VIDEO-3
CENTER
CHANNEL
INPUT
RL
DVI
ANALOG
AUDIO
IN
C
H
-
VIDEO-4
CH+ VIDEO PC/HDMI
S-VIDEO VIDEO AUDIO
L/MONO
R
TV
PC IN(D-SUB)
POWER
CH
-
VIDEO-4
CH+ VIDEO PC/HDMI
S-VIDEO VIDEO AUDIO
L/MONO
R
D
IG
I
T
A
L
H
I-V
I
S
I
O
N
P
L
A
S
M
A D
I
S
P
L
A
Y
R
E
C
I
E
V
E
R
Задняя панель приемникаПередняя панель приемника
