16 ProSpray 3.39
Обслуживание Ремонт устройства
10. Обслуживание
10.1 Общее обслуживание
Обслуживание устройства необходимо осуществлять раз в год в
сервисномцентреWagner.
1. Проверьте шланги высокого давления, линию соединения
устройств и вилку на предмет повреждения.
2. Проверьте впускной клапан, выпускной клапан и фильтр
на предмет износа.
10.2 Шланг высокого давления
Осмотрите шланг высокого давления, убедитесь, что на нем нет
узлов или выпуклостей, особенно на участках между фитингами.
Соединительные гайки должны легко вращаться.
i
Риск повреждения возрастает с ростом срока
эксплуатации шланга. Wagner рекомендует
менять шланг каждые 6 лет.
11. Ремонт устройства
Выключите устройство
До начала ремонтных работ: Вытащите вилку из
сетевой розетки.
11.1 Клапан сброса давления

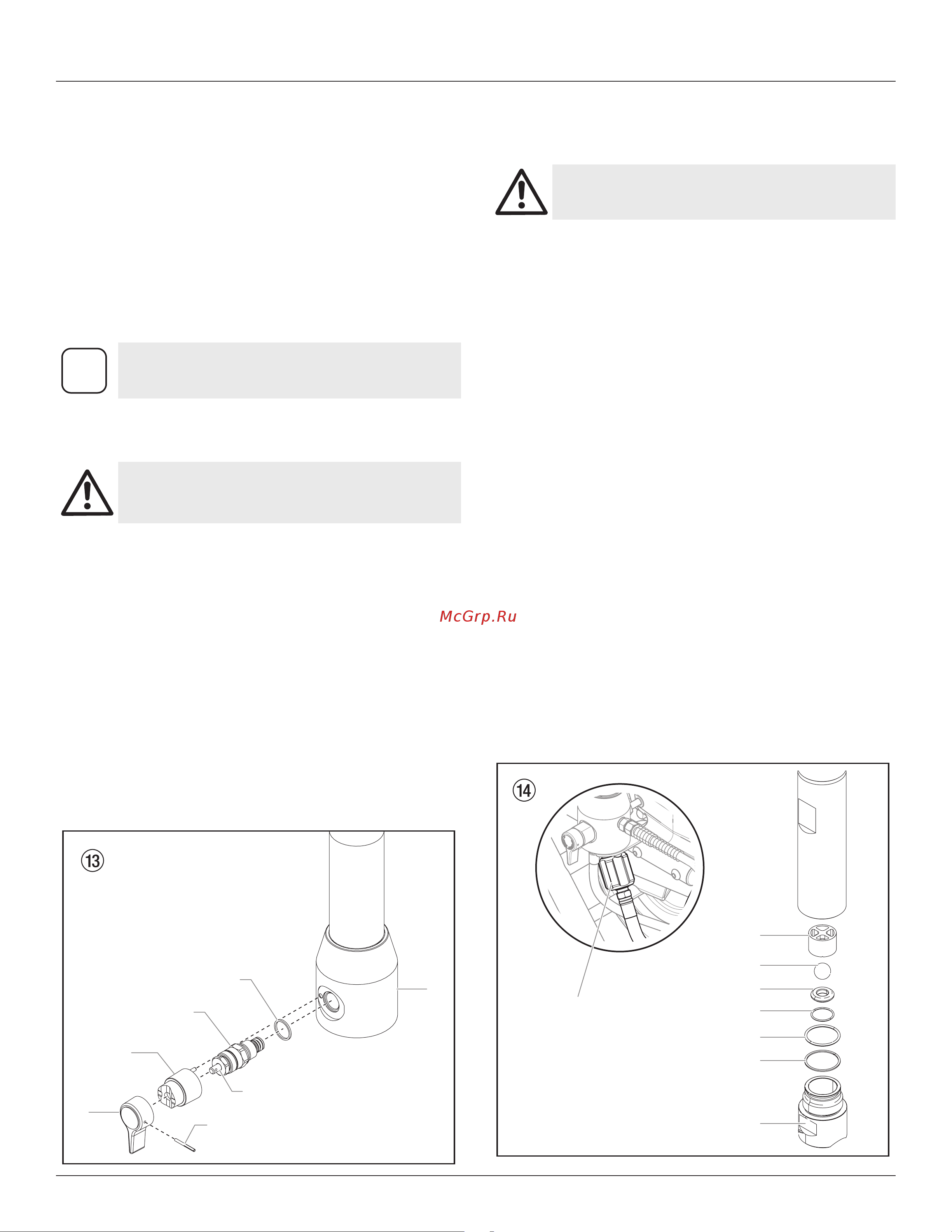

1. Используя пробойник в 2 мм, удалите насеченный штифт
(Рис.13, пункт 1) с ручки клапана сброса давления (2).
2. Снимите ручку клапана сброса давления (2) и основание
эксцентрика (3).
3. Используя гаечный ключ, снимите корпус клапана (4)
4. Убедитесь, что прокладка (5) правильно установлена,
затем установите и закрепите новый корпус клапана (4),
установив его полностью в блок фильтра (6). Затяните туго
гаечным ключом.
5. Выровняйте основание эксцентрика (3) по отверстию
в блоке фильтра (6). Смажьте основание эксцентрика
смазкой и установите в гнездо.
6. Совместите отверстие на валу клапана (7) и ручке клапана
сброса давления (2).
7. Вставьте насеченный штифт (1), чтобы зафиксировать
ручку клапана сброса давления в исходном положении.
5
3
7
6
4
2
1
11.2 Впускной/выпускной клапаны
1. Снимите четыре винта с передней крышки и затем
снимите саму крышку.
Опасность повреждения оборудования -
запрещено помещать пальцы или инструменты
между движущимися частями.
2. Поверните ручку управления давлением на значение
минимальногодавления.ЭкранDigi-Trac™должен
показатьзначениеPRIME(ЗАЛИВКАМАТЕРИАЛА).
3. Нажмитеклавишу№1напанелиуправленияDigi-Trac™.
НаэкранепоявитсязначениеCREEPMODE(ЗАМЕДЛЕННАЯ
ПОДАЧА).
4. Медленно поверните ручку управления давлением по
часовой стрелке для увеличения давления. Сборка
коленчатого вала/ползуна начнет очень медленно
двигаться.
5. Когда она достигнет нижней мертвой точки своего хода,
поверните ручку управления давлением обратно на
значение минимального давления. Сборка коленчатого
вала/ползуна должна остановиться.
6. Вытащите сетевую вилку из розетки.
7. Снимите хомут с трубки всасывания и снимите шланг
возврата материала.
8. Открутите соединительный шланг (Рис.14, пункт 1) от
фильтра высокого давления.
9. Поверните ручку на стороне тележки по часовой стрелке,
чтобы разблокировать тележку. Наклоняйте тележку назад
до тех пор, пока она не зафиксируется.
10. Открутите и снимите корпус впускного клапана (2) от
верхнего корпуса.
11. Снимите кольцо подшипника (3), кольцевую прокладку (4),
кольцевую прокладку (5), гнездо впускного клапана (6), шарик
впускного клапана (7) и направляющую верхнего шара (8).
12. Почистите все детали соответствующим чистящим
веществом. Проверьте корпус впускного клапана (2),
гнездо впускного клапана (6) и шарик впускного клапана
(7) на предмет износа и замените эти детали, если
этонеобходимо.Еслиизношенноегнездоклапана(6)
изношено с одной стороны, переверните его и установите
не используемой стороной вверх.
1
8
6
7
5
4
3
2
