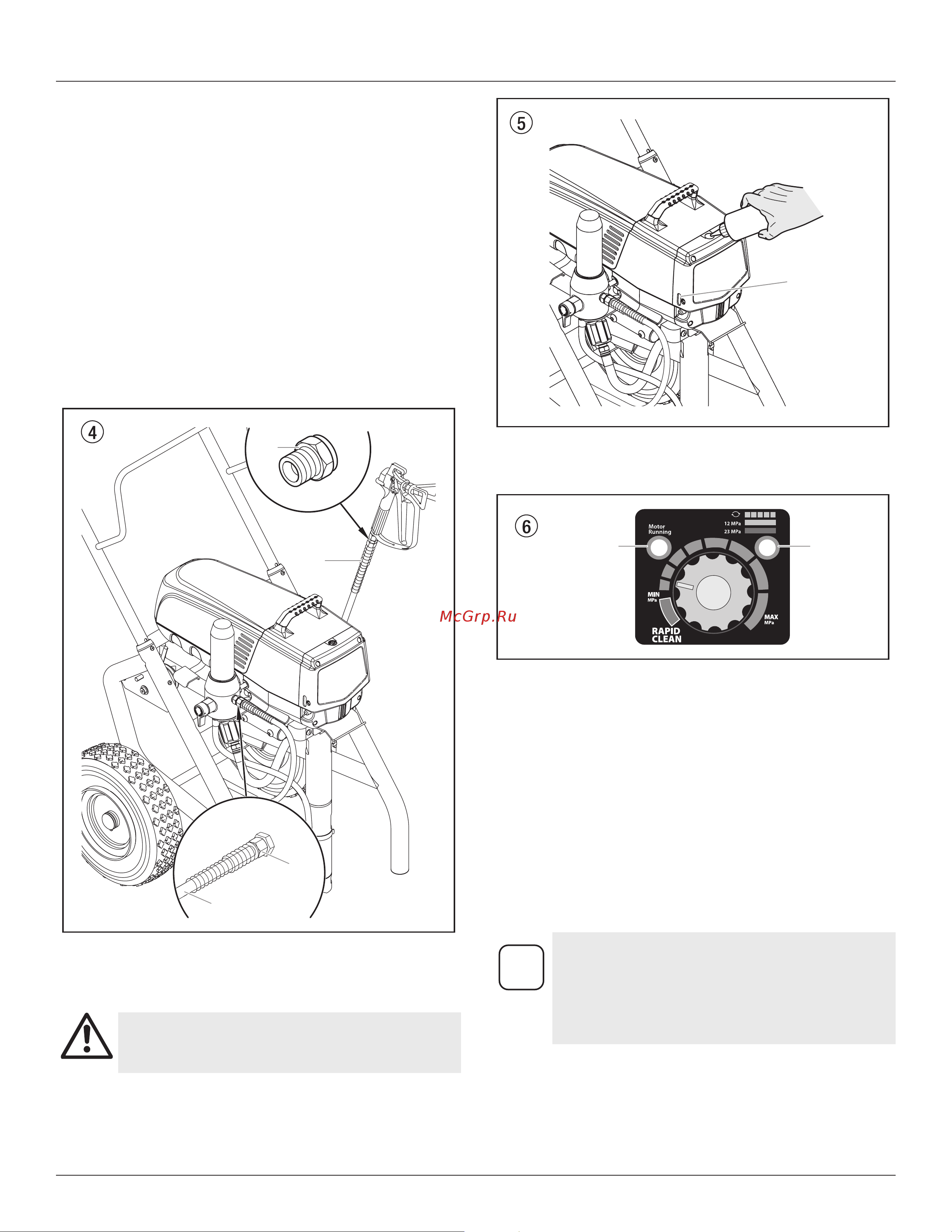

ProSpray 3.39 7
Операция запуска
4. Операция запуска
4.1 Шланг высокого давления, распылитель и
разделяющее масло
1. Закрутите датчик давления (2)на выходное отверстие для
материала покрытия (Рис.4, Пункт 1).
2. Закрутите двойной штуцер на другой конец шланга
высокого давления.
3. Закрутите гибкий шланг (4) на оставшийся свободный
конец двойного штуцера.
4. Закрутите соединитель гибкого шланга / пистолета на вход
пистолета (3).
5. Накрутите пистолет-распылитель с выбранным
наконечником на гибкий шланг высокого давления длиной
2,5 м.
6. Затяните соединительные гайки на шланге высокого
давления до отказа, чтобы не было утечки материала
покрытия.
2
1
4
3
4. Удалите крышку маслосборника, используя обычную
отвертку
5. ЗаполнитемаслосборниквеществомEasyGlide(Рис.5),пока
датчик (6) не покажет, что сборник полон.
Вниание
Вещество EasyGlide предотвращает чрезмерный
износ уплотнителей.
6. Установите на место крышку масленки
7. Нажмите кнопку регулировки масла 2-5 раз, чтобы смочить
устройство смазки. Нажимайте кнопку через каждые
восемь часов работы, чтобы смазывать секцию жидкости.
4
4.2 Индикация на панели управления
Ниже приводится описание индикаторов на панели управления
Индикатор
давления
Индикатор
рабочего режима
Индикатор давления
Индикатор давления показывает текущее рабочее давление
враспылителе.Онимееттриразличныхрежимаиндикации:
мигающий желтый, непрерывный желтый и непрерывный
зеленый.
Мигающий желтый
Когда индикатор давления мигает желтым цветом, это значит,
что распылитель функционирует между 0 и 1.4 МПа (14 бар).
Мигающийжелтыйиндикатордавленияпоказывает,что:
• Распылительподключенксетиивключен(положениеON)
• Распылительфункционируетсдавлениемзаливки
(невысокое давление или полное отсутствие давления)
• Вданныймоментнеопаснопереключатьклапансброса
давления в любое из положений
• Вданныймоментбезопасноменятьилизаменятьнасадку
i
Если индикатор давления начинать мигать
желтым цветом, когда регулятор давление
установлен на более высокое давление , а
клапан сброса давления установлен в положение
распыления –SPRAY- это значит, что изношена
насадка или что распылитель нуждается в
обслуживании/ремонте.
Непрерывный желтый цвет
Когда индикатор давления светится непрерывным желтым
цветом, распылитель функционирует между 1.4 МПа (14 бар) и 12
МПа(120бар).Непрерывныйжелтыйиндикаторозначает,что:
• распылительработаетснадлежащимдавлением,
достаточным для распыления цветной политуры, лаков,
глазури и красок разных цветов.
