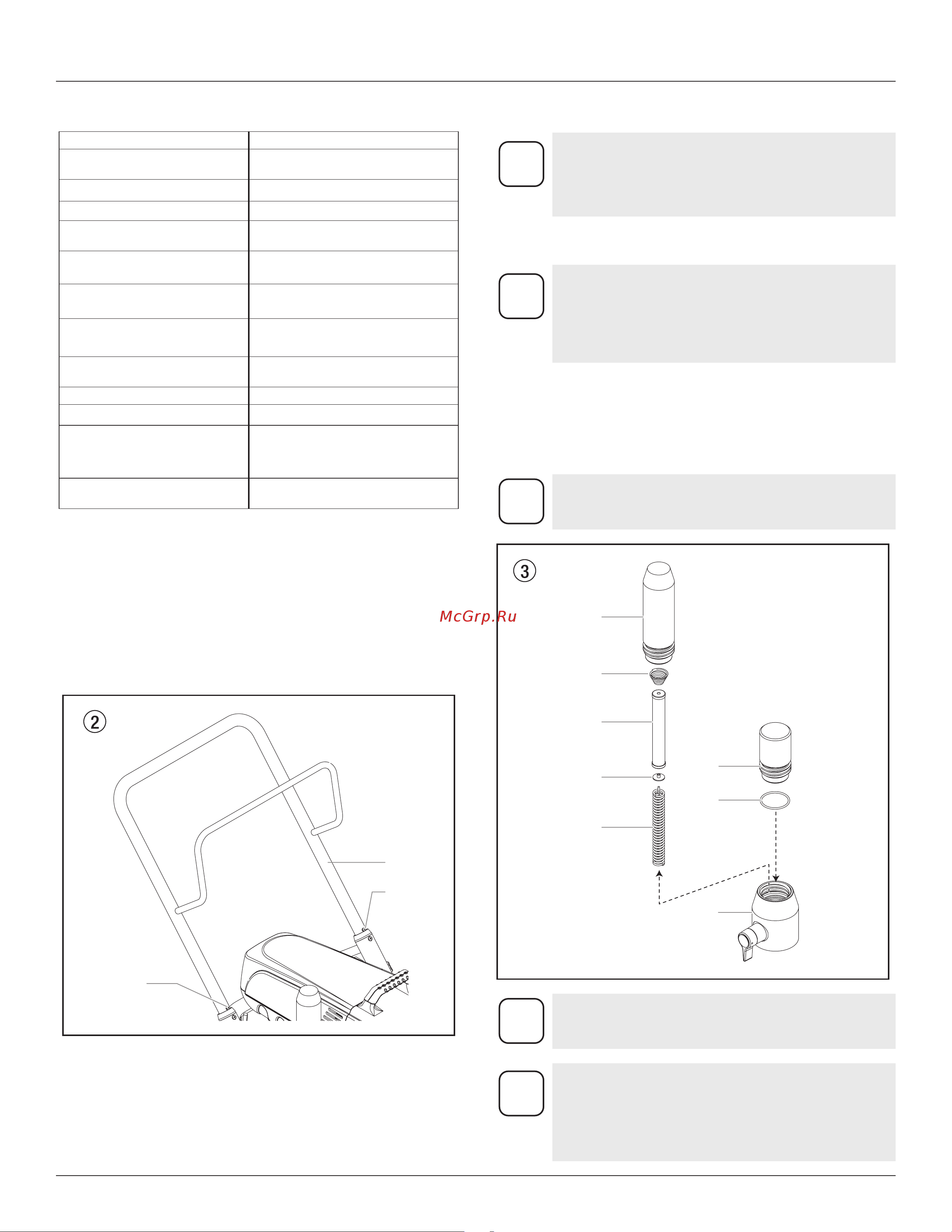

6 ProSpray 3.39
Описание устройства
3.5 Технические данные
Напряжение 220-240вольт,50/60Гц
Максимальное потребление
тока
9.5. ампера
Силовой кабель 3х1.5 мм
2
-6 м
Способность к приему 2185 ватт
Максимальное рабочее
давление
221 бар (22.1МПа)
Объем потока с водой при
12 МПа (120 бар)
5.0 л/минуту
Максимальный размер
насадки
0.039 дюйма-0.99 мм
Максимальная температура
материала покрытия
43°С
Максимальный уровень
вязкости
30.000мПа-сек
Вес 50 кг
Размеры (ДхШхВ) 787 x 648 x 965 мм
Высота над уровнем моря
Данное оборудование исправно
работает на высоте до 2000 м над
уровнем моря.
Максимальный уровень
звукового давления
80дБ(А)*
* Местозамеразвуковогодавления:1мотустройстваина
высоте 1.6 м над уровнем пола, 12 МПа (120 бар) рабочего
давления, реверберирующий пол
3.6 Транспортировка
Буксировка или толкание устройства
Потяните ручку (Рис.2, Пункт 1) до отказа. Вставьте ручку-
нажмите кнопки (2) на перекладине, и затем вставьте ручку на
место.
2
1
2
3.7 Транспортировка
Зафиксируйте аппарат подходящими средствами фиксации
3.8 Установка для лакокрасочного материала
i
Данный распылитель поставляется с
установленной сборкой фильтра. Если вы
планируете распылять нетекстурированные
лакокрасочные материалы, то оставьте фильтр
на распылителе.
3.9 Установка для текстурного материала
i
Данный распылитель поставляется с заглушкой
фильтра, которая должна быть установлена
на место фильтра каждый раз, когда будет
производиться распыление текстурных
материалов. Выполните эти шаги, чтобы снять
фильтр и установить заглушку.
1. Ослабьте крепление и удалите корпус фильтра (1)
вручную.
2. Удалите пружину переходника (2), фильтр (3), опорное
кольцо (4) и пружину (5) из корпуса (7).
3. Убедитесь в том, что уплотнительное кольцо (6) находится
на месте. Вкрутите заглушку фильтра (8) в корпус до упора.
i
Заглушка фильтра должна быть затянута
вручную, но необходимо убедиться в том, что она
полностью вставлена в корпус фильтра.
1
2
4
5
3
6
8
7
i
Если вы используете данный распылитель для
текстурных материалов, то важно снять фильтр
внутри пистолета-распылителя. См. раздел 8.3.
i
Если распылитель будет использоваться для
распыления текстурных продуктов, то может
потребоваться снятие входной сетки на нижнем
клапане. Это обеспечит правильную заливку
перед пуском и необходимый поток текстурного
продукта. См. раздел 8.4.
Содержание
- Безвоздушный агрегат высокого давления 1
