28 ProSpray 3.39

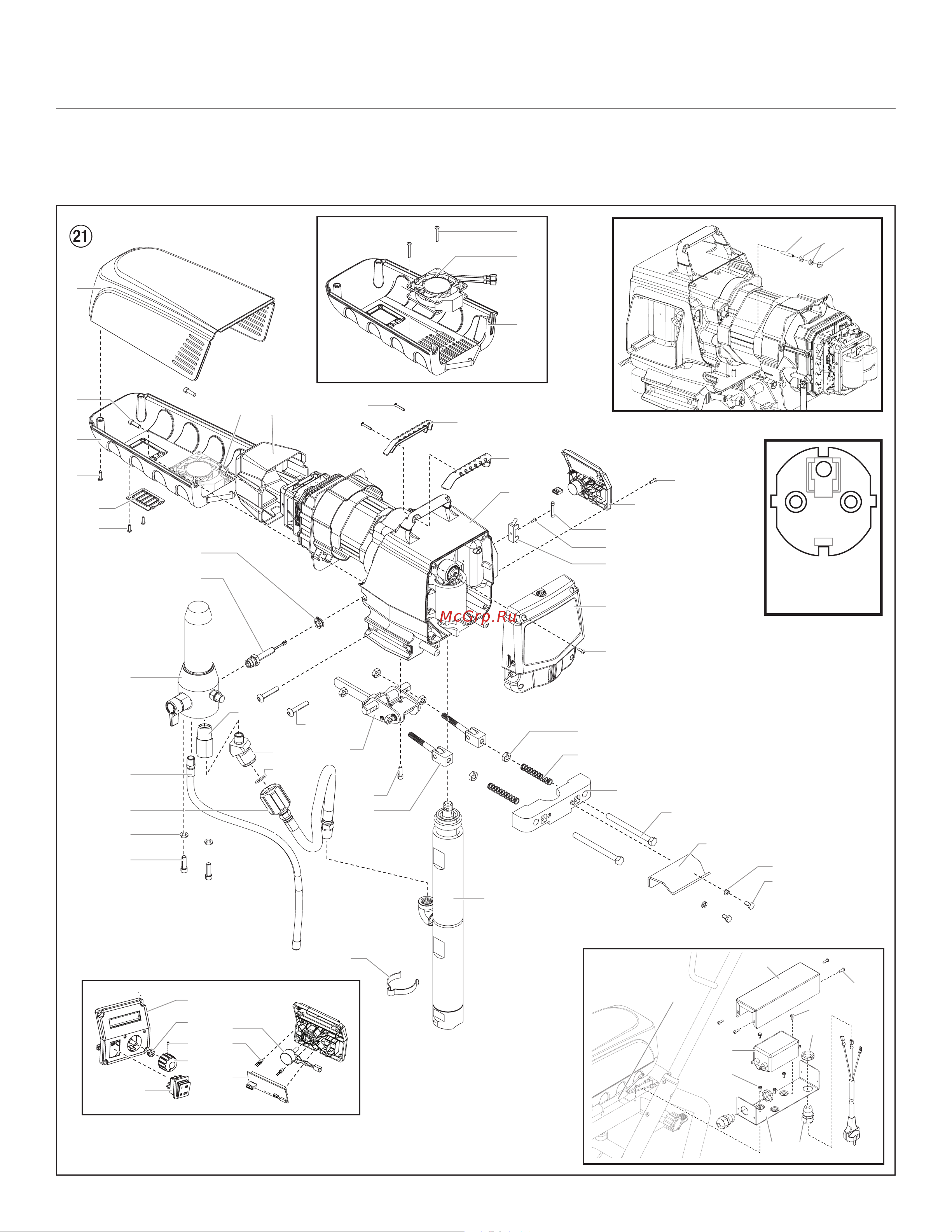

Запасные части
ProSpray 3.39
59
60
61
1
3
4
38
5
6
9
8
35
2
36
7
2
10
11
12
13
17
16
14 15
18
19
20
21
22
23
24
26
27
28
30
31
32
33
29
25
37
39
41
34
40
43
42
46
44
45
47
48
49
Узел главного привода
52
53
54
57 58
51
50
55
56
62
63
64
0558 482
220V~240V
6 m
CEE 7/7
Содержание
- Безвоздушный агрегат высокого давления 1
- Руководство по эксплуатации 1
- Внимание при распылении существует риск получения травмы 2
- Предупреждение 2
- Соблюдайте правила безопасной работы с прибором 2
- Содержание 3
- Используемые символы 4
- Опасность взрыва или пожар 4
- Опасность получение травм при распылении 4
- Опасность шланг высокого давления 4
- Правила безопасности безвоздушного распыления 4
- Опасность вредные испарения 5
- Опасность общие требования к безопасности 5
- Электробезопасность 5
- Электростатический заряд образование искр или пламени 5
- Виды применения 6
- Материалы покрытия 6
- Общий обзор видов применения оборудования 6
- Описание устройства 6
- Процесс вакуумной обработки 6
- Функционирование оборудования 6
- Пояснение к схеме аппарата prospray 3 9 7
- Схема аппарата prospray 3 9 7
- Технические данные 8
- Транспортировка 8
- Установка для лакокрасочного материала 8
- Установка для текстурного материала 8
- Операция запуска 9
- Индикатор рабочего режима распылителя 10
- Использование оборудование с материалами покрытия 10
- Подключение к сети электропитания 10
- Регулировка ручки управления давлением рис 7 10
- Слив консерванта при первоначальном запуске оборудования 10
- Set mpa 23 actual mpa 22 11
- Функциональные клавиши 11
- Экраны меню 11
- Электронный контроль распыления с цифровой индикацией desc 11
- Обращение со шлангом высокого давления 13
- Перерывы в работе 13
- Техника распыления 13
- Очистка устройства выключение 14
- Очистка устройства снаружи 14
- Очистка фильтра высокого давления 14
- Очистка безвоздушного пистолета распылителя 15
- Очистка входного фильтра 15
- Устранение неисправностей 16
- Сообщения об ошибках от электронногоконтроля распыления с цифровой индикацией desc 17
- Впускной выпускной клапаны 18
- Клапан сброса давления 18
- Обслуживание 18
- Общее обслуживание 18
- Ремонт устройства 18
- Шланг высокого давления 18
- 11 12 13 19
- Прокладки 19
- Prospray 3 9 19 21
- Диаграмма подключения prospray 3 9 21
- Ремонт устройства 21
- Аксессуары распылителя 22
- Выбор насадки 22
- Для того чтобы добиться бесперебойной и рациональной работы очень важно правильно выбрать насадку во многих случаях правильная насадка может быть определена через тесты на вид распыления 22
- Заказ 0097 294 22
- Защита от прикосновения для плоской насадки с регулировкой сопла 22
- Меры по устранению недостатков увеличьте давление или растворите материал покрытия каждая помпа перекачивает определенноеколичествовсоответствиисразмеромнасадки следующиепринципыоченьважны большаянасадка низкоедавление небольшая насадка высокое давление существует большой ассортимент насадок с различными углами распыления 22
- Некоторые правила по выбору насадки распыляющее сопло должно быть гладким еслипотекипоявляютсявсопле значитдавлениераспыленияслишкомнизкое илиуровеньвязкостиматериалапокрытияслишком высокий 22
- Обслуживание и очистка вакуумных насадок из твердых металлов 22
- Плоская насадка с регулировкой сопла давление до 250 бар 25 мпа 22
- Приложение 22
- Стандартные насадки еслиустанавливалиразныетипынасадок почиститеихвсоответствиисинструкциямипроизводителя в насадке есть отверстие выполненное с высокой степенью точности для того чтобы удлинить срок службы насадок необходимо обращаться с ними предельно осторожно не забывайте о том что вставки из твердых металлов непрочные запрещено бросать насадки или касаться их острыми металлическими предметами следующие пункты необходимо выполнять чтобы держать насадки чистыми и готовыми к использованию 1 поверните ручку клапана сброса давления полностью против часовой стрелки циркуляция 2 выключите бензиновый мотор 3 снимите насадку с распылителя 4 поместите насадку в соответствующее чистящее вещество и держите ее там до тех пор пока материал покрытия не растворится полностью 5 еслиестьвозможность продуйтенасадкувоздухомподдавлением 6 удалите любой остаток материала острым деревянным штырем зубочисткой 7 проверьте насадку осмотрев ее через увеличительное стекло и если необходимо повторите этапы 4 22
- Удлинитель насадки с поворотным шарнирным соединением без насадки удлинитель насадки 22
- Без насадки цилиндрическая резьба g 7 8 14un дляпистолетов распылителей под высоким давлением gracoилиtitan для заказа0289390 23
- Безнасадки резьбаf 11 16 16un дляпистолетов распылителейwagner для заказа0289391 23
- Все насадки в таблице поставляются с соответствующим пистолетом распылителем 23
- Насадка компании wagnertradetip 2 до 270 бар 27 мпа 23
- Приложение 23
- Таблица насадок 23
- Ширина струи на расстоянии примерно 30 см до объекта при давлении 100 бар 10 мпа с красками на основе синтетических смолискоростью20dinсекунд 23
- Приложение 24
- Ширина струи на расстоянии примерно 30 см до объекта при давлении 100 бар 10 мпа с красками на основе синтетических смолискоростью20dinсекунд 24
- Tempspray h 226 tempspray h 326 25
- Устройство tempspray 25
- Гарантия 26
- Право на изменения сохранено 26
- Www wagner group com 27
- Запасные части 28
- Cee 7 7 30
- Prospray 3 9 30
- Запасные части 30
- Узел главного привода 30
- Prospray 3 9 32
- Запасные части 32
- Секции жидкостей 32
- Prospray 3 9 34
- Запасные части 34
- Узла привода 34
- Prospray 3 9 35
- Запасные части 35
- Фильтр в сборе 35
- Prospray 3 9 36
- Вертикальная тележка в сборе 36
- Запасные части 36
