ProSpray 3.39 33
1
15
2
3
4
5
6
7
8
9
10
11
12
13
14

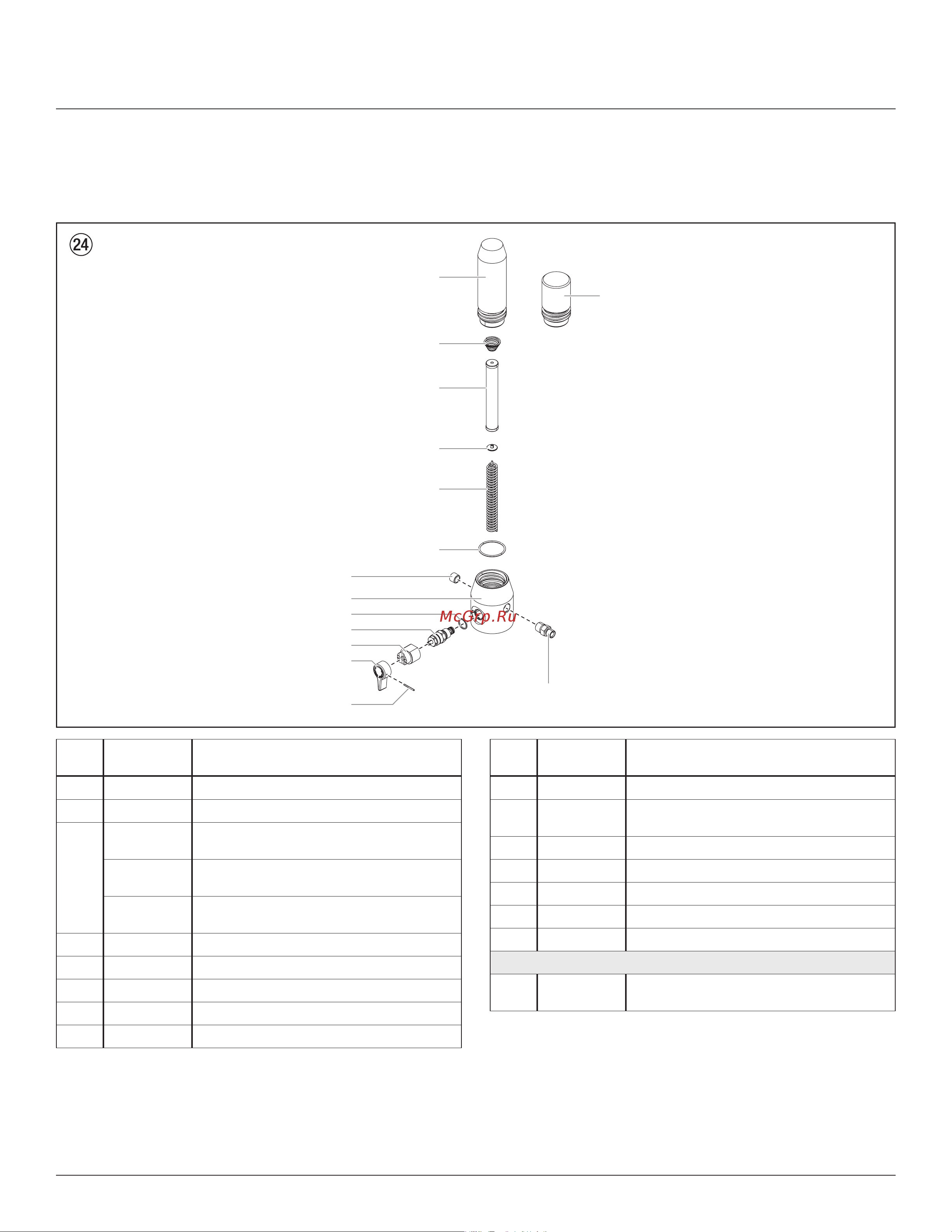

Фильтр в сборе
Запасные части
ProSpray 3.39
№
п.п.
PS3.39 Описание
1 0524 918 Корпус фильтра
2 0551 951 Уплотнительное кольцо
3 0508 748 Фильтр, 60 отверстий на один линейный
дюйм (стандарт)
0508 451 Фильтр, 30 отверстий на один линейный
дюйм
0508 452 Фильтр, 100 отверстий на один линейный
дюйм
4 0508 603 Кольцо подшипника
5 0508 749 Пружина подшипника
6 0551 951 Уплотнительное кольцо
7 0509 420 Пробка для трубы
8 0290 264 Корпус
№
п.п.
PS3.39 Описание
9 0507 745 Прокладка
10 0558 727 Узел клапана сброса давления (вкл. пункт
9)
11 0507 931 Основание кулачка
12 0508 744 Ручка предохранительного клапана
13 5006 543 Штифт с пазом
14 0349 610 Фитинг
15 0558 668 Заглушка фильтра
0507 254 Клапан сброса давления с ручкой (вкл.
пункты 9–13)
