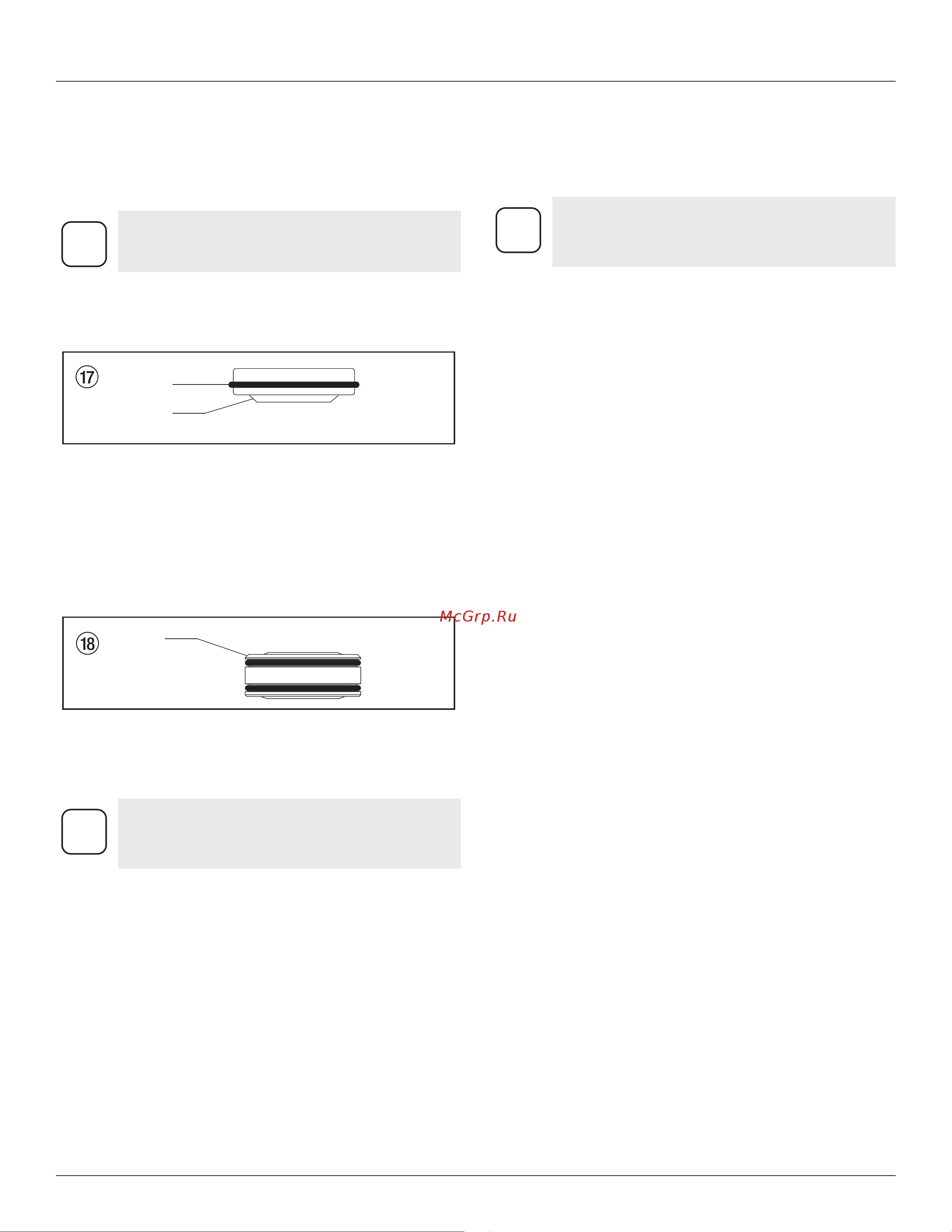

18 ProSpray 3.39
Ремонт устройства
16. Установите верхний корпус вертикально (2) в тиски, зажав
его в вилку гаечного ключа (7).
17. Наметьте положение новых верхних и нижних прокладок
и снимите раздвижные шаблоны для установки
прокладок. Сохраните шаблон для верхней прокладки,
для использования во время установки поршня, на более
позднем этапе данной процедуры.
i
Не снимайте раздвижные шаблоны с верхних и
нижних прокладок до тех пор, пока прокладки не
установлены в верхний корпус
18. Смажьте верхние прокладки (10) и нижние прокладки (12)
машинной смазкой.
19. Вставьте верхние прокладки (Рис.17) с кольцевой
прокладкой (1) выступающей кромкой(2) вниз.
1
2
20. Вставьте верхнее поддерживающее кольцо (9) на верх
верхних прокладок (10).
21. Закрутите стопорную шайбу верхней прокладки (8) в
верхний корпус (2).
22. Поверните верхний корпус в тисках таким образом, чтобы
нижний конец смотрел вверх.
23. Вставьте нижние прокладки (Рис.18) частично в нижнюю
часть цилиндра, чтобы большая скошенная кромка (1)
смотрела на цилиндр (скошенная кромка будет смотреть
вверх, когда цилиндр установлен вертикально).
1
24. Установите узел нижней прокладки (Рис.16, пункт 12) в
ее положение, используя инструмент установки нижней
прокладки (См. список деталей для узла секции жидкости,
где приводится номер инструмента установки нижней
прокладки).
i
Покройте инструмент вставки прокладки
(например, раздвижной шаблон верхней
прокладки) и шток поршня смазкой, перед тем,
как установить их в верхний корпус.
25. Установите инструмент вставки поршня поверх штока
поршня (6).
26. Вставьте шток поршня (6) в нижнюю часть верхнего
корпуса (2) через узел нижней прокладки (12), через узел
верхней прокладки (10) и наружу через стопорную шайбу
верхней прокладки (8)
i
Убедитесь, что приподнятая кромка на нижней
части нижней прокладки находится полностью
за пределами прокладки и вокруг поршня, после
вставки штока поршня.
27. Снимите инструмент вставки поршня с верхней части
штока поршня (6).
28. Смажьте резьбу верхнего корпуса противозадирной
присадкой. Вытащите верхний корпус из тисков.
29. Вставьте шток поршня в ползунок расширения. Когда
отверстие на соединительном штифте штока поршня
совмещается с отверстием на ползунке расширения,
вставьте соединительный штифт.
30. Закрутите верхний корпус в цилиндр, поворачивая его по
часовой стрелке.
31. Продолжайте поворачивать верхний корпус по часовой
стрелке, пока он не станет заподлицо с цилиндром.
32. Верните цилиндр (3) назад в хомут секции жидкости на
картере редуктора. Не забудьте завести верхнюю часть
расширения штока поршня в Т-образный паз (13) на узле
ползунка (14).
33. Потяните рычаг на нижней стороне агрегата назад
относительно направления распылителя, чтобы
зафиксировать секцию жидкости.
34. Вставьте адаптер (Рис.16, пункт 11) в нижнюю часть
верхнего корпуса.
35. Убедитесь, что опорное кольцо (Рис. 14, пункт 3) и
кольцевые прокладки (Рис. 14, пункт 4-5) смазаны и
находятся на месте; соберите заново узел впускного
клапана и прикрутите его к верхнему корпусу. Затяните
корпус клапана до тех пор, пока кольцевая прокладка не
сядет на место, и продолжайте затягивать корпус, пока
он не прижмется плотно. Как только он садится плотно,
поверните его на дополнительные 1/8-1/4 оборота.
36. Верните на место соединительный шланг, подсоединив его
к фитингам на фильтре высокого давления.
37. Верните шланг возврата материала в хомут на трубке
сифона.
38. Установите переднюю крышку.
