WARM AUROS 11
Призводитель не гарантирует корректную работу
автоматики при использовании не оригинального
датчика.
Коррекция температуры теплоносителя в контуре
отопления происходит в соответствии с внешней
температурой и коэффициентом рассеивания
тепла, который устанавливается с помощью
задания значения, отличного от нуля. На дисплее
отображается желаемая комнатная температура
(рассчетная). Для первоначальной отстройки
внешнего датчика температуры необходимо
сделать следующее:
задать комнатную температуру равной 20 °С
при помощи кнопок регулировки температуры;

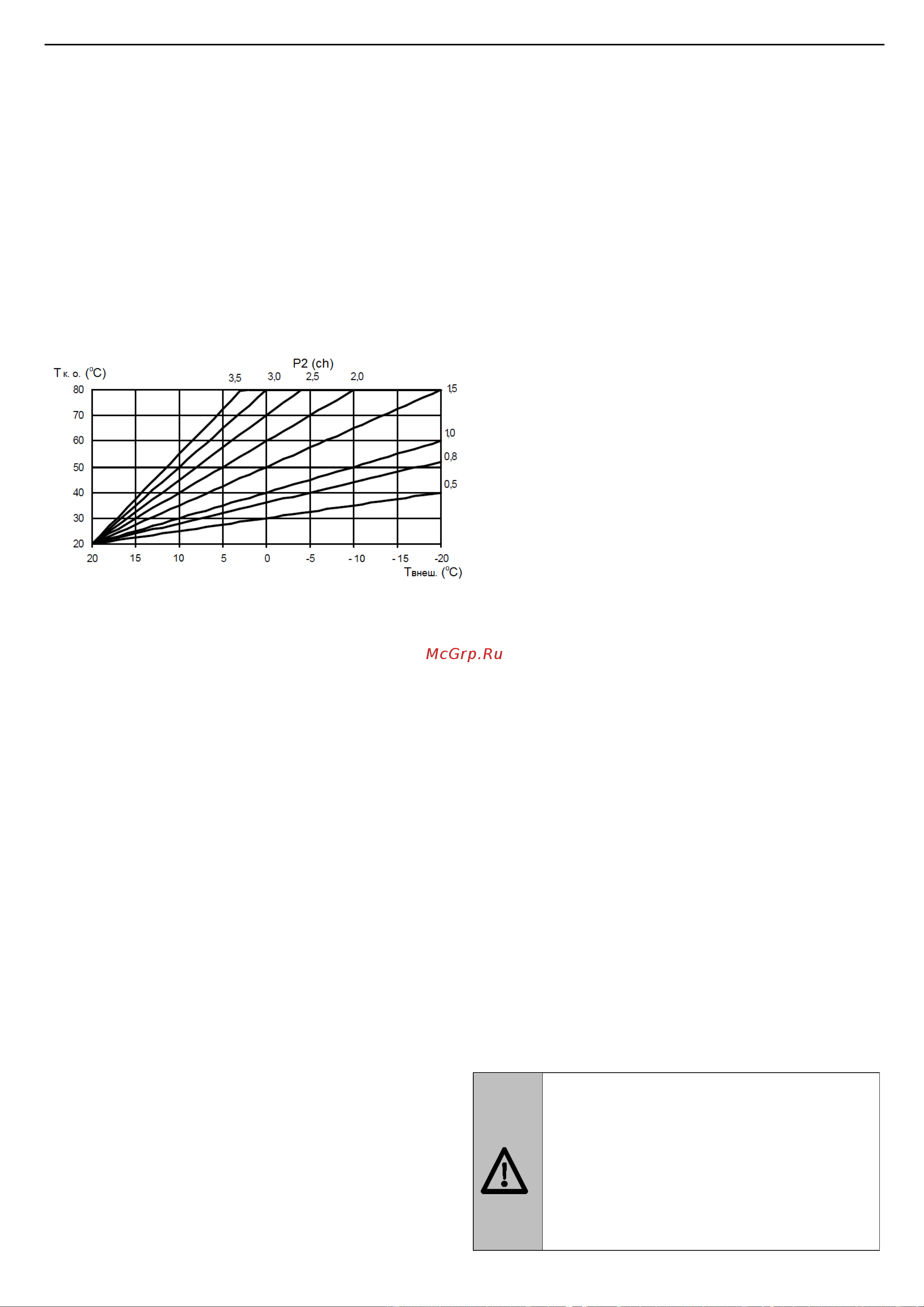

Рис. 3 График зависимости температуры в контуре
отопления от внешней температуры при комнатной
температуре 20 °С
с помощью изменения значений параметра
подобрать наиболее оптимальную температуру
теплоносителя в контуре отопления (см. рис.
3). Нижняя точка температурной кривой
выбирается изменением параметра в
интервале 20 ÷ 35 °С.
Подключение датчика уличной температуры
описано в разделе 2).
2.8 Включение и выключение котла
Для включения котла нажмите кнопку питания
ВКЛ / ВЫКЛ ( рис. 1).
Выберите необходимый режим работы нажимая
кнопку «Режим» на панели управления котла.
Установите необходимое значение температуры
в системе отопления и ГВС при помощи кнопок
регулировки на панели управления котла. Теперь
котел готов к автоматическому включению при
наличии запроса на отопление, или открытии
крана с горячей водой.
Регулировка давления воды в системе
отопления
Давление в системе отопления, измеряемое
датчиком давления отображается на дисплее
котла и дополнительно дублируется манометром
котла (расположен внутри корпуса котла), должно
составлять 1,0-2,0 бар, рекомендуемое значение
1,5 бар. Если во время работы котла давление в
системе упадет до величины ниже минимально
допустимой, котел будет остановлен и индикация
неисправности высветит ошибку. С помощью
крана подпитки воды доведите давление до
первоначального значения 1,5 бар. По окончании
операции всегда закрывайте кран подпитки
системы отопления.
3 Монтаж
3.1 Указания общего характера
Монтаж, техобслуживание и первый пуск газовых
установок бытового назначения должны
производиться согласно действующим нормам и
правилам, а именно:
СНиП II−35−76 «Котельные установки»;
СП 62.13330.2011 «Газораспределительные
системы. Актуализированная редакция СНиП
42−01−2002»;
СП 41−108−2004 «Поквартирное
теплоснабжение жилых зданий с
теплогенераторами на газовом топливе»;
СНиП 41−01−2003 «Отопление, вентиляция и
кондиционирование»;
СП 7.13130.2009 «Отопление, вентиляция и
кондиционирование. Противопожарные
требования»;
ПУЭ «Правила устройства электроустановок»;
Правила противопожарного режима в
Российской федерации, утвержденные
постановлением Правительства Российской
Федерации от 25.04.2012 г. №390.
Также необходимо обратить внимание на
следующие моменты:
Котел может использоваться с любым типом
теплообменников (конвективными плитами,
радиаторами и конвекторами), система питания
которых может быть, как двухтрубной, так и
однотрубной;
Детей необходимо оберегать от контакта с
элементами упаковки (пластиковые пакеты,
полистирол и т.д.), т.к. они представляют собой
потенциальный источник опасности.
Установка и настройка котла должна
осуществляться только
специализированным персоналом,
имеющим проверенную
квалификацию, при соблюдении
приведенных в настоящем
техническом руководстве указаний,
предписаний действующего
законодательства, положений
