WARM AUROS 15
4.3 Подсоединение с помощью
раздельных труб

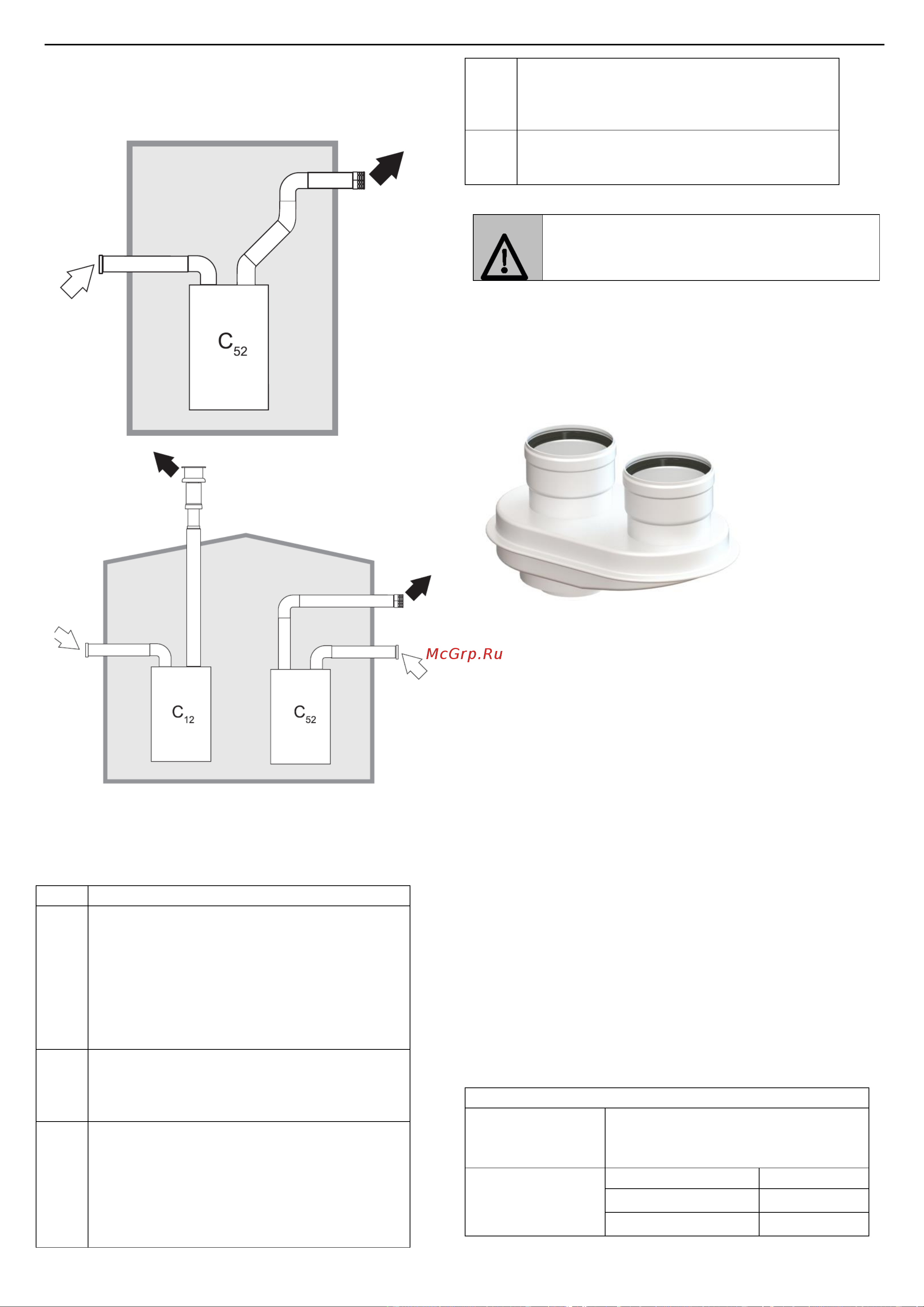

Рис. 4. Пример систем дымоудаления собранных с
помощью раздельных труб. Белой стрелкой
обозначен приток воздуха, чёрной стрелкой отвод
продуктов сгорания
Таблица. 3. Варианты исполнения.
Тип
Наименование
C1X
Горизонтальные трубы для притока
воздуха и удаления дымовых газов через
стену. Оголовки для удаления дымовых
газов и притока воздуха должны быть
коаксиального типа или установлены на
небольшом расстоянии друг от друга (не
более 50 см), чтобы они подвергались
одинаковым ветровым воздействиям.
C3X
Вертикальные трубы для притока воздуха
и удаления дымовых газов через крышу.
Оголовки для удаления дымовых газов и
притока воздуха как для типа C12.
C5X
Горизонтальные или вертикальные трубы
для удаления дымовых газов и притока
воздуха с оголовками, расположенными в
местах с разным давлением. Отверстия
для удаления дымовых газов и притока
воздуха не должны находиться на
противоположных стенах.
C6X
Отдельные системы притока воздуха и
удаления дымовых газов, выполненные
из труб одобренного типа огласно
стандарту EN 1856/1).
B2X
Забор приточного воздуха из помещения,
где установлен аппарат, и удаление
дымовых газов через стену или крышу.
В помещении установки котла
должна быть предусмотрена
эффективная система вентиляции.
Для подсоединения с помощью раздельных труб
на котел необходимо установить переходник с
коаксиальной системой дымоудаления Ø 60/100
мм на раздельную Ø 80/80 мм артикул DK0008
(см. рис.5) или раздельные переходники Ø 80х80
мм артикул DK0009.
Рис. 5. Переходник с коаксиальной системы
дымоудаления Ø 60/100 мм на раздельную Ø 80/80 мм.
Перед тем как приступать к выполнению монтажа,
проверьте правильность используемой
диафрагмы и то, что воздуховод и дымоход не
превышают максимально допустимой длины,
используя для этого простой расчет:
окончательно определите схему прокладки
раздельных воздуховодов, включая аксессуары
и выходные оголовки;
в соответствии с таблицей 6 определите
потери в метрах на каждом компоненте в
зависимости от его расположения;
проверьте, чтобы общая величина
сопротивления была меньше или равной
максимально допустимой величине, указанной
в таблице 4;
каждый поворот на 90 градусов эквивалентен 1
метру трубы, каждый поворот 45 градусов
эквивалентен 0,5 метру трубы.
Таблица 4. Диафрагмы для раздельных
дымоходов.
Раздельные трубы
30 метров
< 10 м
Ø 41
>10 ≤ 14 м
Ø 44
>14 ≤ 30 м
Ø 46
