WARM AUROS 8

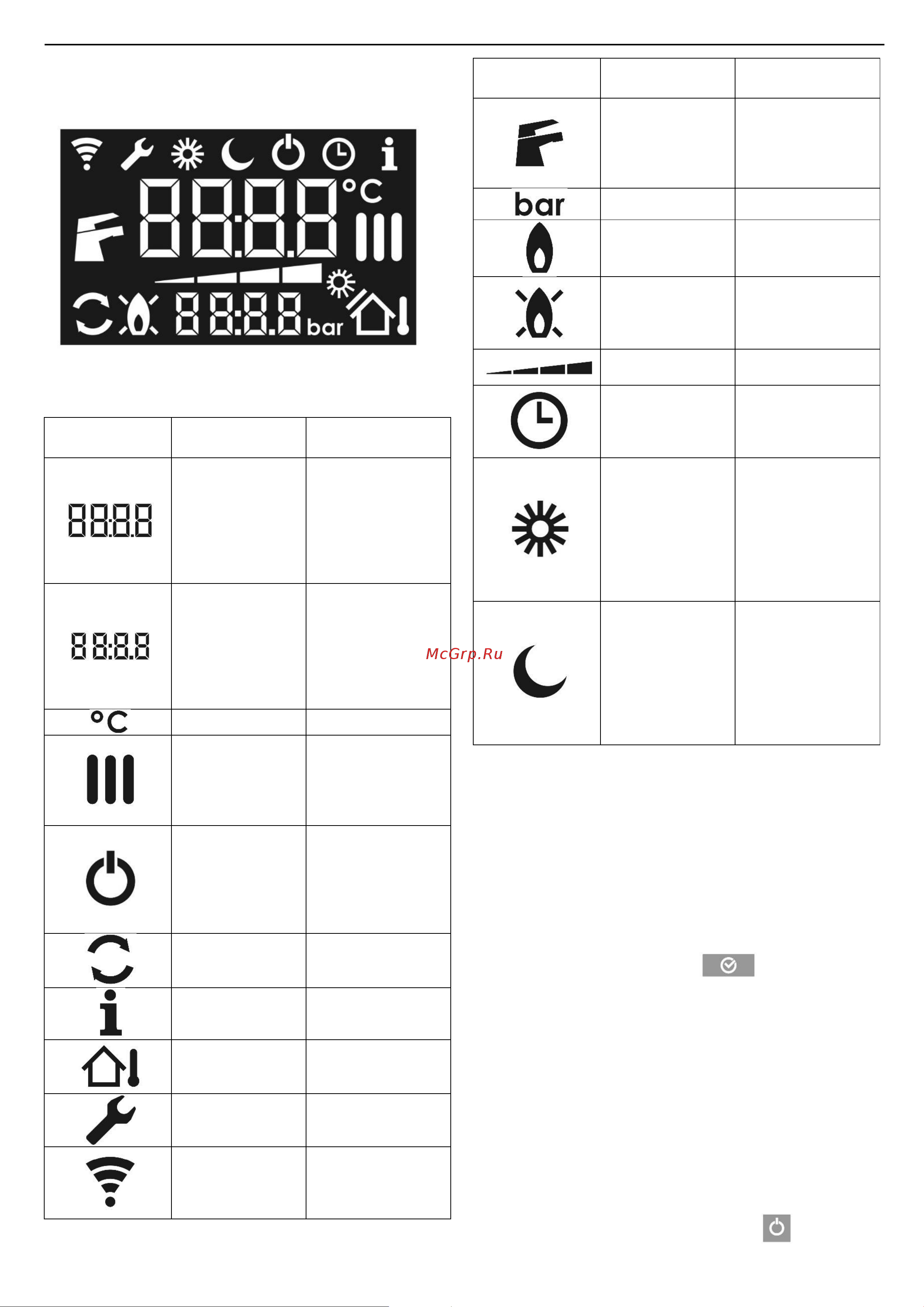

2.3 Индикация во время работы
котла
Рис. 2. Дисплей
Таблица 2
Внешний вид
Название
символа
Описание
4 цифры
(большие, по
центру)
Температура
отопления/
горячей воды
или уставка.
Отображение
значения
параметров.
4 цифры
(маленьке)
Давление воды в
системе
отоления,
код ошибки,
время.
Номер
параметра
Градус Цельсия
Радиатор
Режим
отопления
активирован.
Символ мигает
(нагрев системы)
Режим
ожидания
Электропитание
подается на
плату
управления,
активен режим
антизамерзания.
Сброс
Требуется сброс
ошибки
Информация
Дом
Подключен
датчик уличной
температуры
Гаечный ключ
Доступ к
параметрам
Удаленное
устройство
подключено
Подключен
комнатный
термостат
Opentherm
Внешний вид
Название
символа
Описание
Кран
Режим
отопления
активирован.
Символ мигает
(нагрев ГВС)
Бар (давление)
Наличие
пламени
Ошибка
розжига или
паразитное
пламя
Уровень
мощности
От 25% до 100%
Автоматический
режим
Режим
недельного
программи-
рования активен.
Дневная
температура
отопления
(режим
комфорт)
Значок
показывает что
котел работает в
дневном режиме.
Активен только
для
автоматического
режима.
Ночная
температура
отопления
(режим эконом)
Значок
показывает что
котел работает в
ночном режиме.
Активен только
для
автоматического
режима.
В случае возникновения неисправности вместо
значения температуры отображается значение
«Err» и ниже код ошибки. Коды ошибок котла
приведены в разделе 5.1 данного Руководства.
Символы на дисплее отображают режим работы
котла.
2.4 Режимы работы котла
Для переключения режимов работы котла
нажимайте кнопку «Режим»
Котёл может работать в следующих режимах:
режим ожидания;
комбинированный режим (отолпение + ГВС);
режим ГВС (горячее водоснабжение);
автоматический режим (активна функция
недельного программирования).
При подключении котла к сети электропитания, он
автоматически запускается в том режиме работы,
в котором находился в момент отключении от
сети. Для перевода котла в рабочее состояние
необходимо нажать кнопку питания .
