WARM AUROS 16
4.4 Подсоединения к коллективным
дымоходам

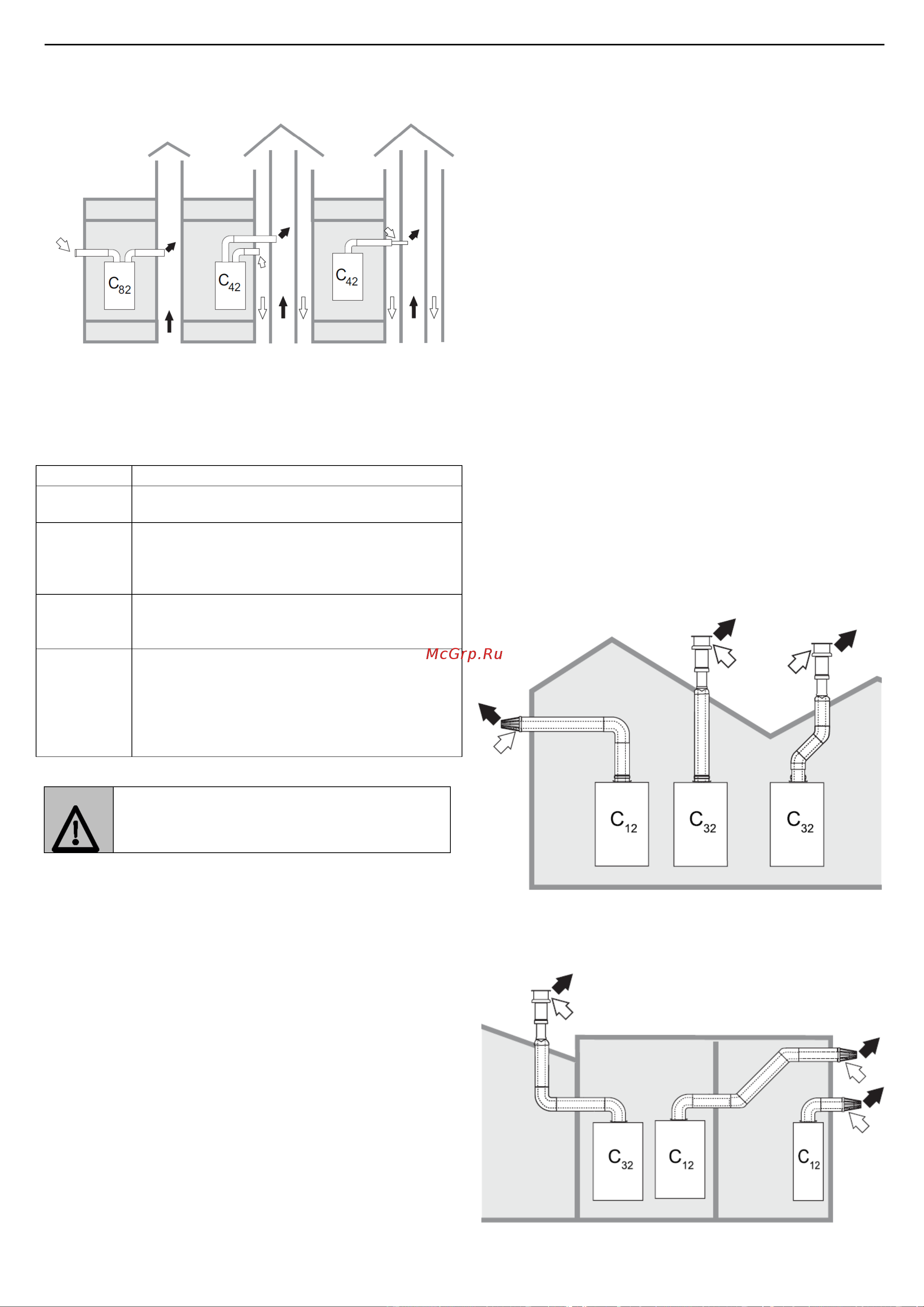

Рис. 6. Примеры систем дымоудаления собранных с
помощью раздельных труб. Белой стрелкой
обозначен приток воздуха, чёрной стрелкой поток
продуктов сгорания.
Таблица 3. Варианты исполнения.
Тип
Наименование
C2X
Забор приточного воздуха и удаление
дымовых газов через общий дымоход.
C4X
Забор приточного воздуха и удаление
дымовых газов через отдельные общие
дымоходы, но подвергающиеся
одинаковым ветровым воздействиям.
C8X
Удаление дымовых газов через отдельный
или общий дымоход, забор приточного
воздуха через отверстие в стене.
B3X
Забор приточного воздуха из помещения
установки аппарата через коаксиальный
трубопровод (включающий
дымоотводящую трубу) и удаление
дымовых газов через общий дымоход с
естественной тягой.
В помещении установки котла
должна быть предусмотрена
эффективная система вентиляции.
Если требуется подключить котел WARM AUROS
к коллективному дымоходу или к отдельному
дымоходу с естественной тягой, такие дымоходы
должны быть спроектированы
квалифицированными специалистами с
соблюдением требований действующего
законодательства и должны быть предназначены
для работы с котлами с закрытой камерой
сгорания и вентилятором.
В частности, такие дымоходы должны иметь
следующие характеристики:
иметь размеры, рассчитанные в соответствии с
действующими нормами;
обеспечивать герметичность и отсутствие
утечек продуктов сгорания, быть устойчивыми к
воздействию продуктов сгорания и
температуры, быть непроницаемыми для
конденсата;
иметь круглое или квадратное сечение, быть
проложенными вертикально и без заужений;
иметь дымоходы, обеспечивающие удаление
горячих продуктов сгорания на необходимое
расстояние от огнеопасных материалов или их
изоляцию от них;
быть подсоединенными не более, чем к одному
котлу на каждом этаже;
быть подсоединенными к котлам только одного
типа (все они должны быть либо с
принудительной тягой, либо с естественной
тягой);
не иметь механических средств всасывания в
основных воздуховодах;
иметь разрежение давления по всей длине в
условиях стационарной работы;
иметь в своем основании камеру для сбора
твердых остатков или конденсата, снабженную
герметично закрывающимся металлическим
смотровым люком.
4.5 Подсоединение с помощью
коаксиальных труб
Рис. 7. Пример систем дымоудаления собранных с
помощью коаксиальных труб. Белой стрелкой
обозначен приток воздуха, чёрной стрелкой отвод
продуктов сгорания.
