WARM AUROS 17

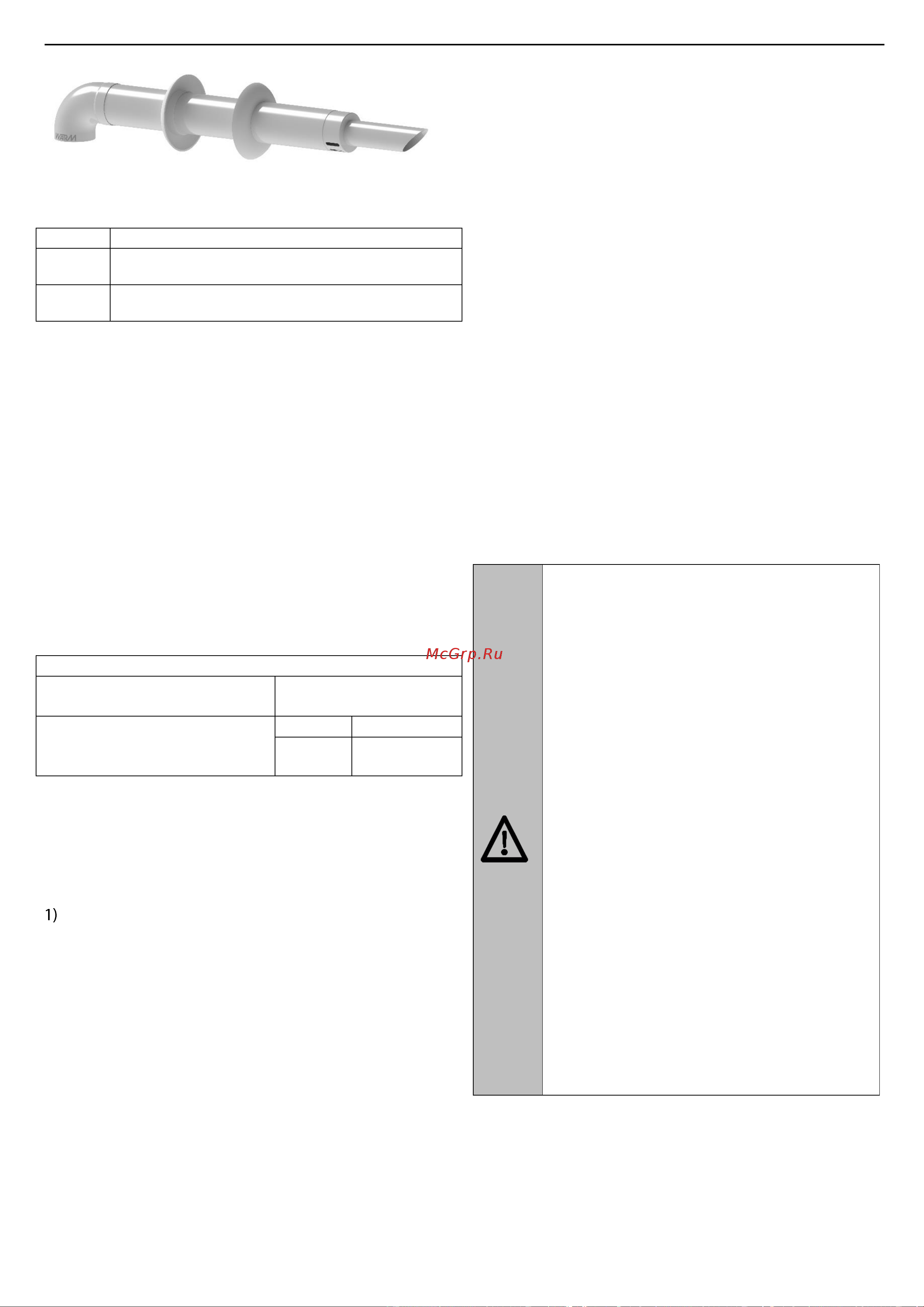

Рис. 8. Стартовый комплект 60/100мм – 750мм
артикул DK0001.
Таблица 4. Варианты исполнения.
Тип
Наименование
C1X
Горизонтальные трубы для притока воздуха и
удаления дымовых газов через стену.
C3X
Вертикальные трубы для притока воздуха и
удаления дымовых газов через крышу.
Для коаксиального подсоединения установите на
котле следующий соединительный элемент (см.
рис. 8), рекомендуется применять только
оригинальные дымоходы для корректной работы
котла.
Перед тем, как приступать к выполнению монтажа
проверьте правильность используемой
диафрагмы (входит в комплект оригинального
дымохода артикул DK0001) и то, что дымоход не
превышает максимально допустимой длины,
имея в виду, что каждое коаксиальное колено 90
0
эквивалентно 1 метру дымохода, каждое
коаксиальное колено 45
0
эквивалентно 0,5 метру
дымохода.
Таблица 5. Диафрагмы для коаксиальных
дымоходов.
Коаксильный 60/100
Максимально допустимая
длина + стартовое колено
3 метра
Используемая диафрагма
(длина указана с учетом
стартового колена)
< 1 м
Ø 41
>1 ≤ 3 м
Ø 44
5 Раздел для сервисных
специалистов
Комплекс мероприятий необходимый к
выполнению перед пуском котла в эксплуатацию:
Для облегчения последующего обслуживания
необходимо установить отсечные краны на
трубах подающего и обратного трубопроводов
системы отопления.
2) Система отопления должна быть промыта от
грязи и мусора, желательна установка фильтра
грубой очистки на обратном трубопроводе
системы отопления..
3) Если котел устанавливается в местности, где
жесткость воды превышает 2,5 мг/л,
рекомендуется установить устройство для
предварительного умягчения воды, чтобы
уменьшить отложение накипи в
теплообменнике.
4) Общие условия применения антифризов см. п.
3.6 Необходимо использовать антифриз на
основе пропиленгликоля с концентрацией
соответствующей температуре замерзания -
20°С. При смешивании антифриза с водой
строго следовать инструкции производителя
теплоносителя. Заливать неразбавленный
концентрат категорически запрещено!
5) Перед включением котла необходимо
убедиться, что вал насоса свободно вращается.
Для этого отверните заглушку на лицевой
стороне насоса и плоской отверткой проверните
вал на несколько оборотов.
6) На заводе котел настроен на номинальную
мощность (см. заводскую этикетку на боковой
поверхности) при входном давлении 20 мбар
природного газа. Если в месте установки котла
значение давления газа отличается от
заводского, необходима настройка газового
клапана см. раздел 5.2.
7) Перед пуском убедитесь, что длина трасс
воздухозабора/дымоудаления соответствует
приведенным в инструкции значениям см.
раздел 4.
8) Автоматика котла рассчитана на работу в сети
электропитания, с параметрами 220 В, 50 Гц.
Если параметры сети отличаются от указанных
рекомендуем установить стабилизатор
напряжения.
Регулировку котла, его переналадку
и техническое обслуживание могут
проводить только сервисные
специалисты организации, имеющей
соответствующую лицензию на
проведение данного вида работ.
Специалисты должны быть
аттестованы и иметь необходимые
разрешения и документы,
подтверждающие их квалификацию.
Пользователям и людям, не
имеющим необходимых разрешений
и документов для работы с газовым
оборудованием, категорически
запрещаются любые манипуляции с
котлом, связанные с его настройкой
по давлению газа (регулировкой по
мощности), переналадкой на другой
вид (тип) газа и с его техническим
обслуживанием. В случае
нарушения данного запрета,
гарантийные обязательства, кото-
рые производитель (дилер) должен
соблюдать во время гарантийного
срока эксплуатации котла, будут
прекращены, а гарантия на котел
утрачена.
