11

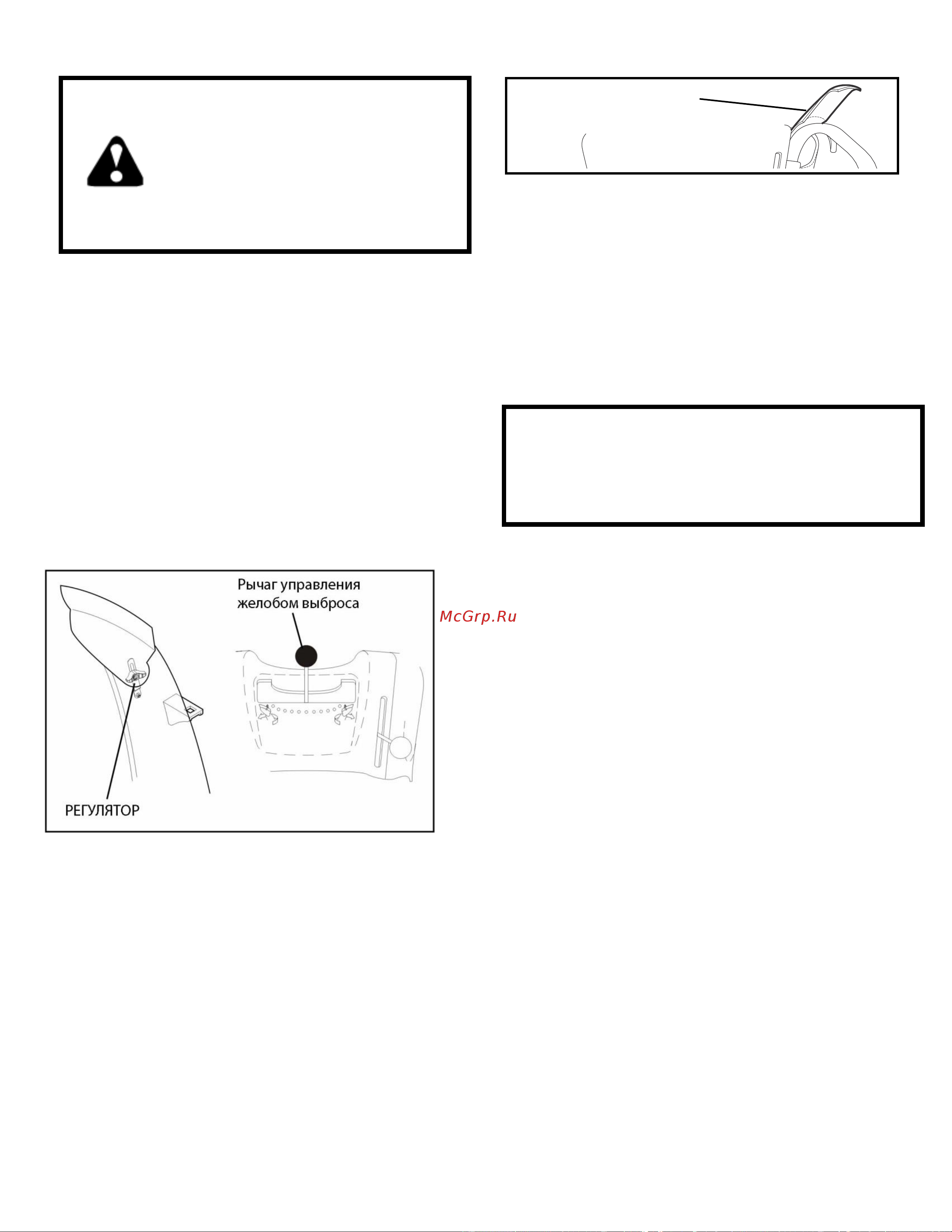

Рис. 12
ВНИМАНИЕ: Если желооб выброса
или шнек оказался забитым,
заглушите двигатель и подождите,
чтобы все вращающиеся части
механизма остановились.
Используйте инструмент для
очистки, а НЕ ВАШИ РУКИ, для
освобождения желоба и/или
шнека.
НАПРАВЛЕНИЕ, в котором будет выбрасываться снег,
контролируется рычагом управления желобом выброса.
• Для того, чтобы изменить положение желоба выброса,
надавите вниз на рычаг управления желобом и
передвиньте рычаг влево или вправо, пока желоб не
займет желаемое положение. Убедитесь, что рычаг
отпружинил обратно и зафиксировался в желаемом
положении.
РАССТОЯНИЕ, на которое будет выбрасываться снег,
контролируется положением регулятора наклона желоба.
Опустите регулятор наклона ниже, чтобы выбрасывать
снег на короткое расстояние; поднимите регулятор
наклона выше, чтобы выбрасывать снег дальше.
• Нажмите на рычаг регулятора наклона вниз и
передвиньте рычаг вперед, чтобы понизить наклон и
уменьшить расстояние. Передвиньте рычаг обратно,
чтобы повысить наклон и увеличить расстояние.
Убедитесь, что рычаг отпружинил обратно и
зафиксировался в желаемом положении.
ВЫБРОС СНЕГА (См. Рис. 13)
Вращение шнека контролируется рычагом управления
шнеком, расположенным на правой стороне ручки.
• Прижмите рычаг управления шнеком к ручке для
того, чтобы задействовать шнек и выбросить снег.
• Отпустите рычаг управления шнеком, чтобы
остановить выброс снега.
ИСПОЛЬЗОВАНИЕ ИНСТРУМЕНТА ДЛЯ
ОЧИСТКИ (См. Рис. 14)
При определенном состоянии снега, желоб выброса
может оказаться забитым льдом и снегом. Для удаления
«пробки» используйте инструмент
для очистки .
При очистке, ремонте или осмотре убедитессь, что все
элементы управления отключены и шнек/рабочие
лопасти и все движущиеся части остановились.
Отсоедините провод свечи зажигания и держите
его в стороне от свечи для предотвращения
случайного пуска.
• Отпустите рычаг управления шнеком и
заглушите двигатель.
• Выньте инструмент для очистки из паза
крепления. Крепко ухватитесь за ручку инструмента,
воткните его и прокрутите в желобе выброса для
разблокировки затора.
После того, как забившийся снег будет удален,
верните инструмент для очистки на место его крепления,
вдавив его в паз.
• Убедитесь, что желоб выброса нацелен в
безопасном направлении (никаких транспортных
средств, зданий, людей или объектов не находятся
в направлени выброса) перед тем, как запустить
двигатель.
• Запустите двигатель, затем прижмите рыча г
управления шнеком к ручк е для того,
чтобы вы сво бодить с нег из г незд а
шнек а и жел оба выброса.
Рис. 13
Рычаг
Управления
шнеком
