Profi ST6560W1E [5/23] Установка рычага управления шнеком см рис 5 и 6
![Profi ST6560W1E [5/23] Установка рычага управления шнеком см рис 5 и 6](/views2/1880242/page5/bg5.png)

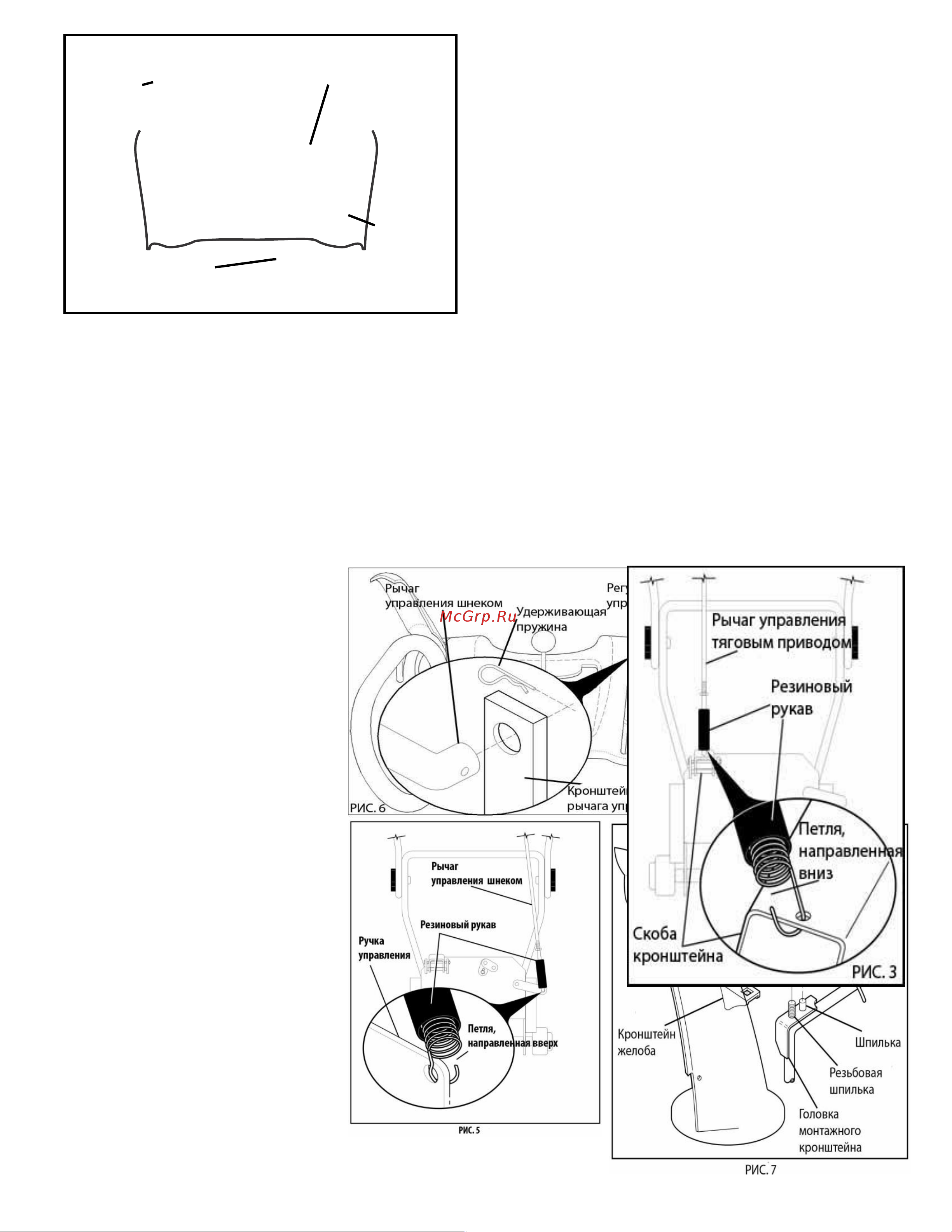

Рис. 4
УСТАНОВКА РЫЧАГА УПРАВЛЕНИЯ
ШНЕКОМ (См. Рис. 5 и 6)
Рычаг управления шнеком имеет короткую петлю на
конце пружины (смотри рисунок)
1. Подтяните резиновый рукав вверх по рычагу и
вставьте конец пружины в ручку рычага управления
с петлей, направленной вверх, как показано.
2. Держа верхний край рычага под правой стороной
панели управления, надавите на рычаг вниз и вставьте конец
рычага в отверстие кронштейна рычага управления шнеком.
З а к р е п и т е с п о м о щ ь ю у держивающей
пружины.
УСТАНОВКА ЖЕЛОБА ВЫБРОСА / ГОЛОВКИ
ПЕРЕКЛЮЧАТЕЛЯ ЖЕЛОБА ВЫБРОСА (См.
Рис. 7)
ПРИМЕЧАНИЕ: Разводной ключ, поставляемый в
сумке с дополнительными деталями, можно
использовать для установки головки переключателя
желоба выброса снега.
1. Расположите желоб для выброса снега сверху
платформы для желоба так, чтобы желоб
смотрел в направлении перед
снегоуборщиком.
2. Разместите головку переключателя желоба
выброса над кронштейном желоба. При
необхо димости, повраща йте желобом,
чтобы выров нять рас труб и шпильку на
нижней стороне головки переключателя желоба с
отверстиями в кронштейне желоба.
3. Выровняв переключатель головки желоба
выброса и кронштейн желоба выброса,
расположите головку желоба выброса на
шпильку и резьбовую шпильку монтажного
кронштейна.
4. Поместите шайбу М10, пружинную шайбу D10
и контргайку M10 на резьбовую шпильку и
надежно закрепите
.
ПРОВЕРКА ДАВЛЕНИЯ В КОЛЕСАХ
Колеса вашего снегоуборщика были накачаны на
заводе сверх необходимого уровня для целей
транспортировки. Корректировка и
выравнивание давления в колесах важная деталь
для наилучшей работы снегоуборщика.
• Понизьте давление до 14-17 PSI (1,0-1,2 атм.)
Удерживающая
пружина
Управление
тяговым приводом
Рычаг управления
шнеком
Рычаг управления
тяговым приводом
крепите с
помощью
