гнездо шнека и несущую раму.
ВНИМАНИЕ: Во время снятие
последнего болта ваш помощник
должен осторожно опустить ручки
снегоуборщика на землю.
6. СНИМИТЕ РЕМЕНЬ ШНЕКА с и вокргу шкива.
7. СНИМИТЕ ДАВЛЕНИЕ НА НАТЯЖНОЙ ШКИВ
Т Я Г О В О Г О П Р И В О Д А - снимите ремень тягового
привода с и вокруг шкива.
8. Ослабив давление на натяжной шкив, установите ремень
тягового привода вокруг шкивов и внутри крепежа ремня.
9. Поместите ремень шнека только вокруг и внутри желобка
шкива шнека.
10. Пока ваш помощник медленно поднимает ручки
снегоуборщика, воздействуя на соединение гнезда шнека и
несущей рамы, потяните за ремень шненка и сожмите его
края вместе над шкивом так, чтобы ремень полностью
оказался углубленнымм в желобок шкива.
11. Целиком соберите снегоуборщиук и тщательно проверьте,
что ремни движутся надлежащим образом. Если ремень шнека
сместился со шкива (зацепив скобу натяжного шкива, пока вы
собирали снегоуборщик), разберите снегоуборщик и
повторите шаг 10. Ремень должен полностью углубиться в
желобок шкива, когда вы целиком собрали снегоуборщик.
12. Встваьте два (2) шестиугольных болта, закрепите шайбы и
крепко закрутите.
13. УСТА Н О ВИ Т Е ШКИВ ДВИГАТЕЛЯ - Углубите ремень в
желобке шкива и натяните шкив на коленчатый вал.
Расположите плоскую шайбу, стопорную шайбу и болт и
крепко закрутите (гайковертом с усилием 30-35 фут-
фунт - 40-45 ньютонов на метр). У б е д и т е с ь , ч т о
р е м е н ь р а с п о л о ж и л с я в н у т р и крепежа ремня.
14. УСТАНОВИТЕ КРЫШКУ РЕМНЯ и два (2)
шурупа. Крепко закрутите.
15. УСТАНОВИТЕ ЖЕЛОБ ВЫБРОСА – См.
“УСТАНОВКА ЖЕЛОБА ВЫБРОСА /
ГОЛОВКИ РОТОРА ЖЕЛОБА ВЫБРОСА” в
разделе «Сборка / Подготовка к работе»
данного Руководства.

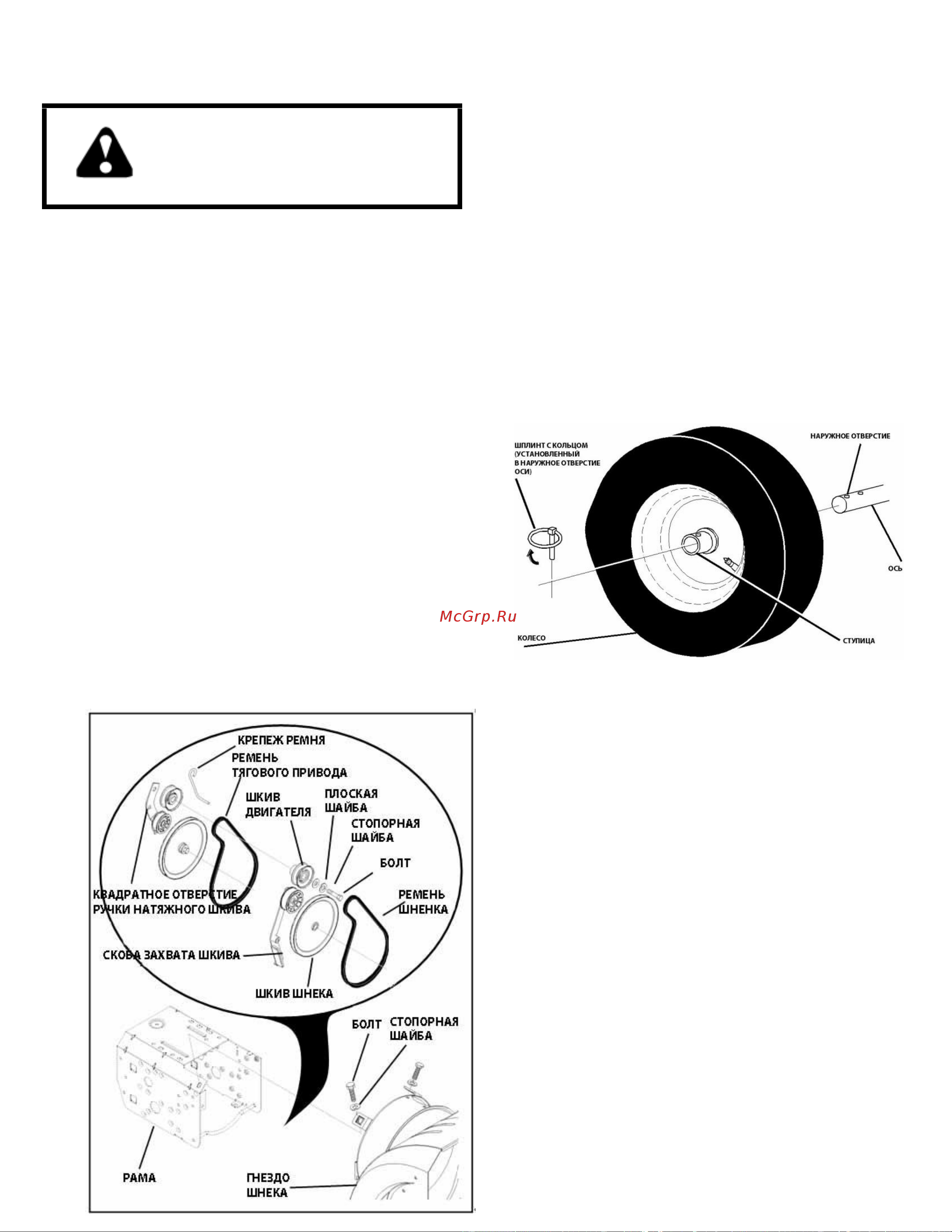

СНЯТИЕ КОЛЕС (См. Рис. 22)
Снимите зажим и снимите колеса с оси.
ВАЖНО: При установке колеса, убедитесь, что
используется отверстие в оси ближайшее к концу
турбины – не используйте отверстие в гнезде колеса (если
оно имеется). В н у т р е н н е е о т в ер с т и е в о с и и
отверстие в гнезде колеса не используются в вашей модели
снегоуборщика.
ПРИМЕЧАНИЕ: Чтобы заклеить прокол или
предотвратить спуск колеса из-за медленной утечки
воздуха, вы может приобрести клей для колес у вашего
местного дилера запчастей. Клейдля колес также
предотвращает образование «сухой гнили» и коррозии.
ДВИГАТЕЛЬ
См. Руководство по двигателю.
КАРБЮРАТОР
Ваш карбюратор не подлежит подгонке. Работа
двигателя не должна претерпевать изменения на
высотах над уровнем моря до 2134 метра. Если ваш
двигатель не работает должным образом и вы
подозреваете, что причина этого в проблемах с
карбюратором, отвезите ваш снегоуборщик в
квалифицированный сервисный центр.
СКОРОСТЬ ДВИГАТЕЛЯ
Никогда не вмешивайтесь в установки регулятора
хода двигателя, которые выставлены на заводе для работы
двигателя на должной скорости. Превышение
скорости работы двигателя выше скорости,
установленной на заводе, может оказаться опасным
и аннулирует гарантийные обязательства. Если вы
полагаете, что скорость хода двигателя требует
