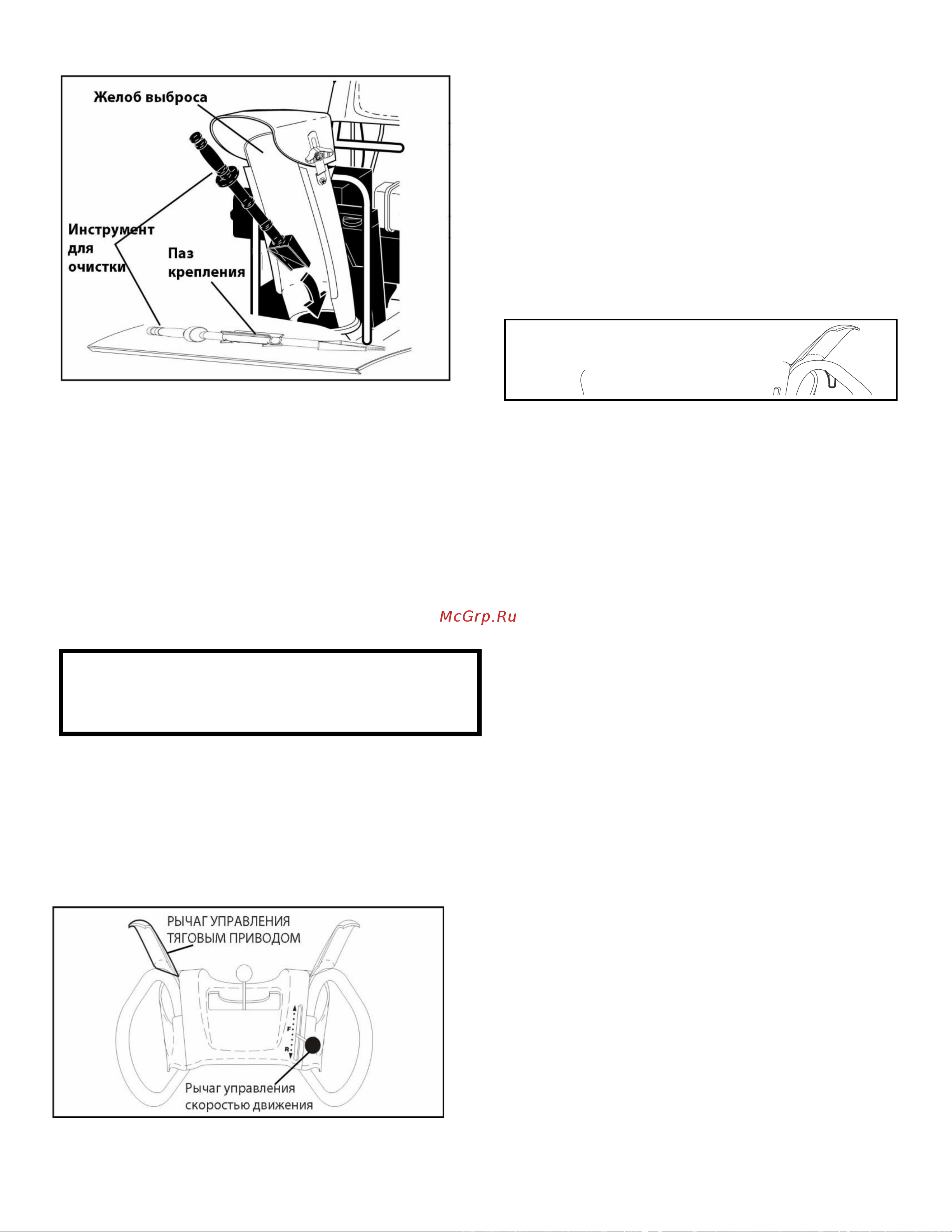

Profi ST6560W1E [11/23] Рулевое управление см рис 16
![Profi ST6560W1E [11/23] Рулевое управление см рис 16](/views2/1880242/page11/bgb.png)
12
Рис. 14
Рис. 15
ДВИЖЕНИЕ ВПЕРЕД И ЗАДНИМ ХОДОМ (См. Рис. 15)
САМОСТОТЯТЕЛЬНОЕ ДВИЖЕНИЕ снегоуборщика
вперед и задним ходом контролируется рычагом управления
тяговым приводом, расположенным на левой стороне ручки.
• Прижмите рычаг управления тяговым приводом к
ручке, чтобы задействовать систему движения.
• Отпустите рычаг управления тяговым приводом,
чтобы остановить движение снегоуборщика вперед
или задним ходом.
СКОРОСТЬ и НАПРАВЛЕНИЕ контролируются рычагом
управления скоростью движения.
• Нажмите вниз на рычаг управления скоростью
движения и передвиньте рычаг в желаемое
положение ПРЕЖДЕ, чем задействовать рычаг
управления тяговым приводом. Убедитесь, что рычаг
отпружинил обратно и зафиксировался в желаемом
положении.
ОСТОРОЖНО: Не переключайте рычаг
управления скоростью при задействованном
рычаге управления тяговым приводом.
Результатом может стать повреждение
снегоуборщика.
• Меньшая скорость предназначена для более плотного
снега, а большая – для легкого снега и
транспортировки снегоуборщика. Рекомендуется
использование меньшей скорости до тех пор, пока вы не
освоитесь с управлением снегоуборщиком.
ПРИМЕЧАНИЕ: Когда оба рычага - управления тяговым
приводом и управления шнеком – задействованы, рычаг
управления тяговым приводом зафиксирует рычаг
управления шнеком в рабочем положении.
Это повзолит вам выс вободить правую руку с ручки и отрегулировать
направление желоба выьроса без того, чтобы прерывать процесс выбрсоа
снега.
РУЛЕВОЕ УПРАВЛЕНИЕ (См. Рис. 16)
(Относится только к Модели №
ST6560T1E)
Гашетки рулевого управления используются для
помощи в управлении снегоуборщиком.
Гашетки расположены на нижней стороне каждой
ручки. Когда гашетка прижата, она блокирует
колесо снегоуборщика на своей стороне и
позволяет сделать поворот в этом направлении.
• Повернуть налево – прижать гашетку на левой
стороне.
• Повернуть направо – прижать гашетку на правой
стороне.
РЕГУЛИРОВКА ЗАЩИТНЫХ ЩИТКОВ (См.
Рис. 17)
ПРИМЕЧАНИЕ: Ключ, поставляемый в сумке с
дополнительными деталями, может быть использован
для регулировки защитных щитков.
Защитные щитки расположены по обеим сторонам
гнезда шнека и регулируют зазор между панелью
скребка и поверхностью земли. Ровно отрегулируйте
защитные щитки на необходимую высоту,
подходящую для характеристик данной поверхности.
Для удаления снега в нормальных условиях, таких,
как на мощеной дороге или тротуаре, расположите
защитные щитки в наивысшем положении (самый
низкий зазор скребка), чтобы дать зазор в 1/8 дюйма
(примерно 5мм)от панели сребка до поверхности
земли. Используйте среднее положение, если
очищаемая поверхность не ровная.
ПРИМЕЧАНИЕ: Не рекомендуется управлять
снегоуборщиком на каменистой поверхности или поверхности,
посыпанной гравием. Такие предметы, как гравий, камни,
или другие обломки, могут быть легко подхвачены и
выброшены рабочими лопастями, что может привести к
серьезным травмам людей, ущербу собственности или
повреждению снегоуборщика.
• Если снегоуборщик необходимо использовать на
поверхности с гравием, работайте с чрезвычайной
осторожностью и убедитесь, что защитные щитки
отрегулированы до самого низкого (самый
высокоий зазор скребка) положения.
1. Заглушите двигатель и дождитесь остановки всех
движущихся частей механизма.
2. Отрегулируйте защитные щитки, ослабив только
заднюю гайку M8, затем переместите защитный
щиток в желаемое положение. Убедитесь, что
оба щитка отрегулированы ровно. Плотно
закрутите гайку.
Рис. 16
Левая гашетка
поворота
Правая гашетка
поворота
