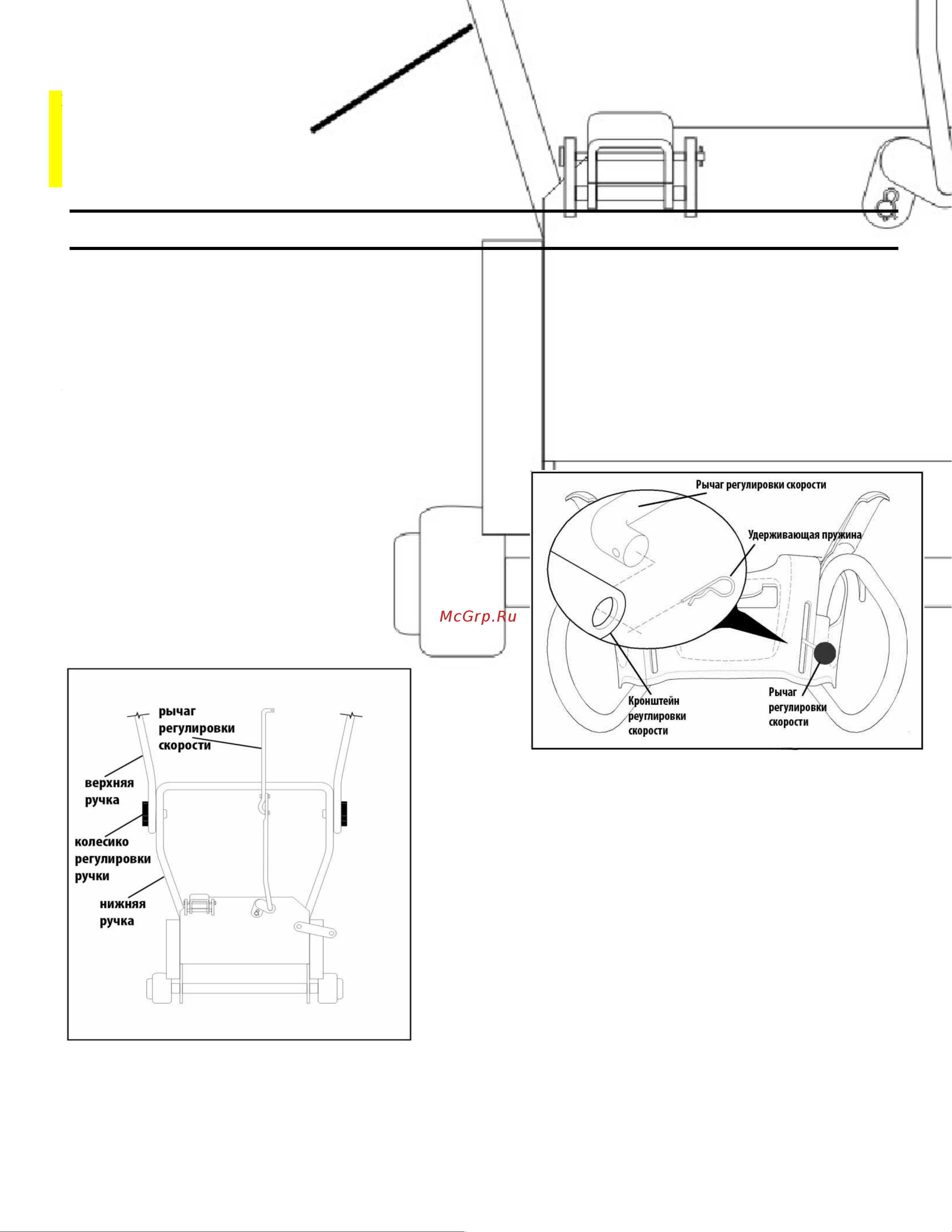

РИС. 1
• Следовать указаниям разделов “Обслуживание”
и “Хранение” даного Руководства пользователя.
ПРАВИЛА БЕЗОПАСНОСТИ ........................................... 2
ХАРАКТЕРИСТИКИ УСТРОЙСТВА ............................... 4
ОТВЕТСТВЕННОСТЬ ВЛАДЕЛЬЦА ................................ 4
СБОРКА / ПОДГОТОВКА К РАБОТЕ ............................ 4
УПРАВЛЕНИЕ ................................................................ 8-13
ОБСЛУЖИВАНИЕ ...................................................... .14-15
СЕРВИСНОЕ ОБСЛУЖИВАНИЕ И ПОДГОНКИ….16-18
ХРАНЕНИЕ ........................................................................ 19
УСТРАНЕНИЕ ПРОБЛЕМ .............................................. 20
СБОРКА / ПОДГОТОВКА К РАБОТЕ
Целиком прочитайте это Руководство и внимательно ознакомьтесь с инструкциями перед тем, как приступать к
сборке или управлению вашим новым снегоуборщиком. Ваш новый снегоуборщик собран на заводе за исключением
тех частей, что были оставлены в разобраном виде для целей транспортировки. Все части, такие, как гайки, шайбы,
болты и т.д., необходимые для завершения сборки, размещены в сумке для допчастей. Для обеспечения безопасного и
надлежащего управления вашим снегоуборщиком, все части и детали, собираемые вами, должны быть соединены
крепко и надежно. Применяйте правильные рекомендованные инструменты для обеспечения должной крепкой
стяжки.
ДОСТАНЬТЕ СНЕГОУБОРЩИК ИЗ КОРОБКИ
1. Достаньте все имеющиеся несоединенные части и
ящики с деталями из коробки.
2. Разрежьте коробку по четырем углам и о п ус т ит е
с те нк и н а п о л .
3. Удалите весь упаковочный материал и несобранные
части механизма.
4. Достаньте снегоуборщик из коробки и тщательно
проверьте коробку на предмет дополнительных не
собранных частей.
КАК СОБРАТЬ ВАШ СНЕГОУБОРЩИК
ПРИМЕЧАНИЕ: Раз водной ключ можно использовать для
сборки головки переключателя желоба выброса снега
снегоуборщика и о с у щ е с т в л ения под г о нки з ащ и тных
щ и т ков.
УСТАНОВКА ВЕРХНЕЙ РУЧКИ
1. Установите нижнюю ручку
2. Поднимите верхнюю ручку до рабочего положения и
надежно закрепите колесиком регулировки.
УСТАНОВКА РЫЧАГА РЕГУЛИРОВКИ
СКОРОСТИ (См. Рис. 1 и 2)
1. Вставьте рычаг в кронштейн регулировки
скорости и
закрепите с помощью удерживающего шплинта.
Рис. 2
УСТАНОВКА РЫЧАГА УПРАВЛЕНИЯ
ТЯГОВЫМ ПРИВОДОМ (См. Рис. 3
и 4)
Рычаг управления тяговым приводом имеет
длинную петлю на конце пружины (смотри
рисунок)
1. Подтяните резиновый рукав вверх по рычагу и
закрепите конец пружины в скобе кронштейна
с петлей, направленной вниз, как показано.
2. Держа верхний край рычага под левой стороной
панели управления, опустите рычаг вниз и
вставьте верхний конец рычага в отвесртие
кронштейне рычага управления движением.
Закрепите с помощью удерживающего шплинта.
