20

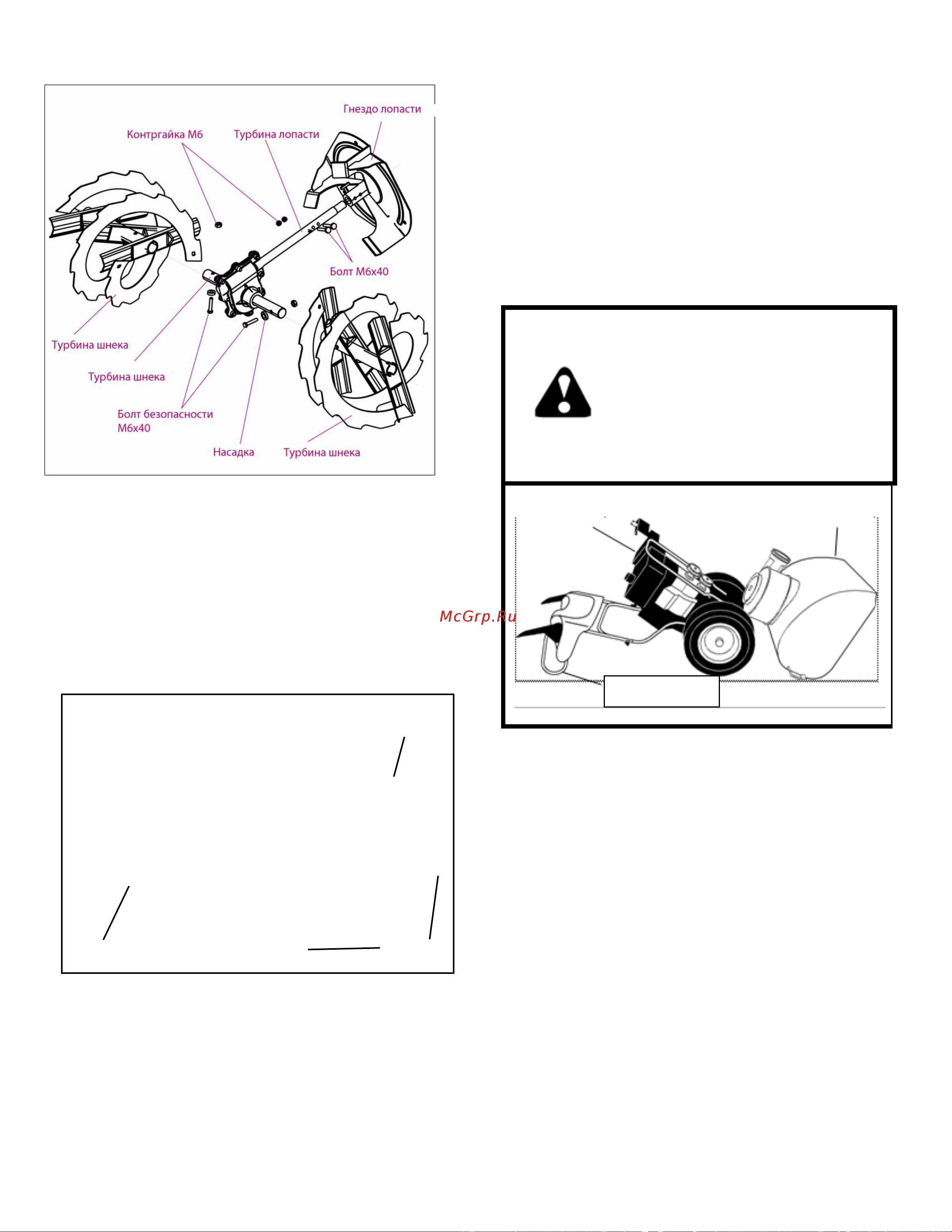

РИС. 19
СНЯТИЕ КРЫШКИ РЕМНЯ (См. Рис. 20)
1. Отвинтите два (2) винта, крепящих крышку ремня к
раме.
2. Снимите крышку ремня.
• Замените крышку ремня, установив новую крышку и
закрепив ее прочно винтами .
ЗАМЕНА РЕМНЕЙ (См. Рис. 21)
Ремни шнека и тягового привода не предназначены для
подгонки. Если ремни повреждены или начинают
утончаться от изнашивания, их следует заменить.
Рекомендуется, чтобы ремень (и) заменялись в
квалифицированном сервисном центре.
ПРИМЕЧАНИЕ: Рекомендуется, чтобы и ремень
шнека, и ремень тягового привода заменялись
одновременно.
Клиновые ремни на вашем снегоуборщике имеют
специальную конструкцию и их следует менять на
ремни, поставляемые производителем изделия и
имеющиеся у вашего ближайшего дилера.
Использование ремней других производителей
может привести к серьезным травмам или
повреждению снегоуборщика.
ВНИМАНИЕ: Замена ремня требует
разборки снегоуборщика. При
отделении гнезда шнека от несущей
рамы, важно, чтобы на месте
управления снегоуборщиком
находился помощник и держал
механизм за ручки. Серьезная
травма и/или повреждение
изделию могут случиться если
снегоуборщик упадет во время
процесса замены.
рама в сборе кожух шнека
1. СЛЕЙТЕ ГОРЮЧЕЕ ИЗ ТОПЛИВНОГО БАКА -
Слейте горючее из топливного бака в
подходящую емкость, вне помещения, в стороне
от огня или искры. Вытрите пролившееся горючее.
2. СНИМИТЕ ЖЕЛОБ ВЫБРОСА - Ослабьте
контргайку, прикрепляющую головку ротора
желоба к монтажному кронштейн, ровно на
столько, чтобы позволить головке ротора желоба
приподняться и дать снять желоб выброса со
снегоуборщика.
3. СНИМИТЕ КРЫШКУ С РЕМНЯ - См. “СНЯТИЕ
КРЫШКИ РЕМНЯ” в данном разделе Руководства.
4. СНИМИТЕ ШКИВ ДВИГАТЕЛЯ - Открутите болт,
зажмите шайбу и плоскую шайбу,
прижимающие шкив к коленчатому валу
двигателя. Снимите наружный (шнека) шкив
только с коленчатого вала.
5. РАЗБЕРИТЕ СНЕГОУБОРЩИК - Пока ваш
помощник, находясь на рабочей позиции
снегоуборщика, удерживает его за ручки,
открутите два (2) болта и шайбы, скрепляющие
РИС. 20
РАМА
Шурупы
РУЧКИ
