Electrolux EASY FIX MAT EEFM 2-150-3,5 [11/28] Нагревательный мат

Содержание

• Инструкция по эксплуатации 1
• Добро пожаловать в мир electrolux 2
• Инструкция по установке и экс плуатации нагревательных матов серий eefm 2 150 еем 2 150 и emsm 2 150 ерм 2 150 2
• Содержание 2
• Внимание данные указания относящиеся к изделиям для сырой установки само выравнивающийся бетон плиточный клей подлежат обязательному выполнению при монтаже и установке любой соответ ствующей системы указания необходимо предоставить специалисту проводящему какие либо работы с системой несоблю дение данных указаний может привести к отмене действия гарантии на установлен ную систему 3
• Внимание при доставке изделия не обходимо провести полную проверку и убедиться в том что упаковка и нагрева тельный элемент не получили поврежде ний во время транспортировки проверьте целостность и сопротивление электриче ской цепи убедитесь в том что резуль таты соответствуют паспортным данным при наличии каких либо несоответствий верните изделие поставщику 3
• Нагревательный мат 3
• Правила безопасности 3
• Примечание 3
• Electrolux 4
• Termotronic avantgarde 4
• Termotronic basic 4
• Назначение теплого пола 4
• Рекомендуемые модели терморегуляторов electrolux 4
• Технические характеристики 4
• Max квт 5
• Termotronic touch 5
• Грузки 5
• Измерьте сопротивление каждого 5
• Мате риал 5
• Можность подключения системы теплый пол 5
• Нагревательный мат 5
• Нагруз ки max 5
• Ние м 5
• Ного мата 5
• Планирование монтажных работ 5
• Проверьте электропроводку на воз 5
• Прово дников 5
• Сече 5
• Составьте схему укладки нагреватель 5
• Суммар ная мощ ность на 5
• Ток 5
• Элемента 5
• Внимание схема укладки по каждому участку прилагается к настоящему руко водству и предоставляется владельцу 6
• Гласно схеме укладки 6
• Е ес го1их 6
• Кабелей нагревательного мата и датчи ка температуры пола 6
• Отметьте места размещения питающих 6
• Подгонка нагревательных матов со 6
• Подготовьте поверхность основания 6
• Пола 6
• Внимание монтаж и подключение системы должен производить квали фицированный специалист имеющий соответствующий допуск работы по монтажу и подключению системы должны производиться при отключен ном напряжении 7
• Монтаж нагревательного мата серии easy fix mat pro mat 7
• Нагревательный мат 7
• Е ес1го1их 8
• Носительно датчика температуры пола 8
• Подготовленную ранее поверхность 8
• Подготовьте в стене место для монтажа 8
• Подготовьте место для монтажа дат 8
• Пола следует покрыть грунтовкой глу бокого проникновения 8
• Прилагающейся к нему инструкции 8
• Радиус изгиба трубки у стены должен быть не менее 5 см расстояние от сте ны не менее 50 см 8
• Расположите нагревательный мат от 8
• Рис 2 8
• Рис 3 8
• Сделайте контрольное измерение 8
• Сопротивления нагревательного мата и датчика температуры пола после крепления к основанию пола 8
• Терморегулятора 8
• Укладки 8
• Укложите нагревательный мат по схеме 8
• Установите датчик температуры пола 8
• Установите терморегулятор согласно 8
• Чика температуры пола и электропро водки 8
• Монтаж нагревательного мата серии есо мат 9
• Нагревательный мат 9
• Е ес1го1их 10
• Можна двумя способами укладка мата в двух слоях плиточного клея п 5 и укладка мата при помощи двусторонней клеящей ленты п 5 10
• Нанесите двустороннюю клеящую лен ту на загрунтованную площадь пола 10
• Нанесите первый слой плиточного клея зубчатым шпателем 10
• Подготовленную ранее поверхность 10
• Пола следует загрунтовать грунтовкой глубокого проникновения 10
• Радиус изгиба трубки у стены должен быть не менее 5 см 10
• Укладка мата в двух слоях плиточ ного клея 10
• Укладка мата при помощи двусто ронней клеящей ленты 10
• Укладка нагревательного мата воз 10
• Уложите и зафиксируйте нагреватель ный мат на клейкие ленты 10
• Уложите нагревательный мат по схеме укладки 10
• Установка датчика температуры пола 10
• Вновь повторите контрольное измере 11
• Нагревательный мат 11
• Ние сопротивления нагревательного мата и датчика температуры пола после того как система заделана в слой пли точного клея или выравнивающегося бетона 11
• Носительно датчика температуры пола 11
• Ности системы 11
• Покройте систему слоем клеевого рас 11
• Прилагающейся к нему инструкции 11
• Произведите проверку работоспособ 11
• Расположите нагревательный мат от 11
• Сделайте контрольное измерение 11
• Сопротивления нагревательного мата и датчика температуры пола после крепления к основанию пола 11
• Твора 11
• Уложите напольное покрытие 11
• Установите терморегулятор согласно 11
• Electrolux 12
• Монтаж нагревательного мата серии multi size mat 12
• Внимание состояние мата для стандартной установки это растяжение на 10 не уста навливайте менее чем на 10 растяжения 13
• Нагревательный мат 13
• Носительно датчика температуры пола 13
• Ности системы 13
• Прилагающейся к нему инструкции 13
• Произведите проверку работоспособ 13
• Расположите нагревательный мат от 13
• Сделайте контрольное измерение 13
• Сопротивления нагревательного мата и датчика температуры пола после крепления к основанию пола 13
• Установите терморегулятор согласно 13
• Важно гарантийный талон должен бьггь полностью заполнен в противном случае гарантия будет недействительна 14
• Ввод в эксплуатацию 14
• Вновь повторите контрольное измере 14
• Го раствора 14
• Е ес1го1их 14
• Ления нагревательного мата и датчика температуры пола после укладки на польного покрытия занесите итоговое значение сопротивления в гарантий ный талон 14
• Месте на электрической панели на автомате выключателе должно быть обозначение каждого мата кабеля данная информация может потребо ваться на случай необходимости про верки и устранения неисправностей системы 14
• Наклейте ярлыки в легкодоступном 14
• Нанесите поверх системы слой клеево 14
• Ние сопротивления нагревательного мата и датчика температуры пола после того как система заделана в слой плиточного клея или выравнивающего бетона 14
• Снова проверьте измерение сопротив 14
• Уложите напольное покрытие 14
• Внимание после транспортирования при отрицательных температурах не обходимо выдержать теплый пол в помещении где пред полагается его эксплуатация без включения в сеть не менее 2 х часов внимание система обогрева пола не содержит подвижных деталей в связи с этим нет необходимости в проведении технического обслуживания 15
• Комплектация 15
• Нагревательный мат 15
• Поиск и устранение неисправностей 15
• При отказе или сбое работы системы выполните проверку в соответствии со следующими инструкциями 15
• Транспортировка и хранение 15
• Electrolux 16
• Ns сертификата 16
• Адрес 16
• Дата производства указывается на этикет ке на коробке 16
• Заявитель 16
• Импортер и уполномоченная организация 16
• Сертификат выдан на основании 16
• Сертификация 16
• Срок действия 16
• Срок службы прибора составляет 50 лет 16
• Товар сертифицирован на территории тамо женного союза органом по сертификации 16
• Товар соответствует требованиям 16
• Утилизация 16
• Фактический адрес 16
• Гарантийный талон 18
• Дата покупки 18
• Дата пуска в эксплуатацию 18
• Модель серийный номер 18
• Штамп организации производившей пуск в эксплуатацию 18
• Штамп продавца 18
• Electrolux 19
• Талон на гарант1йне обслуговування 19
• Талон на гарантийное обслуживание 19
• Бланк схемы укладки 21
• Схема укладки системы теплый пол electrolux 21
• Eefm 2 150 0 5 22
• Eefm 2 150 1 22
• Eefm 2 150 1 5 22
• Eefm 2 150 10 22
• Eefm 2 150 11 22
• Eefm 2 150 12 22
• Eefm 2 150 2 22
• Eefm 2 150 2 5 22
• Eefm 2 150 3 22
• Eefm 2 150 3 5 22
• Eefm 2 150 4 22
• Eefm 2 150 5 22
• Eefm 2 150 6 22
• Eefm 2 150 7 22
• Eefm 2 150 8 22
• Eefm 2 150 9 22
• Emsm 2 150 1 22
• Emsm 2 150 1 5 22
• Emsm 2 150 10 22
• Emsm 2 150 11 22
• Emsm 2 150 12 22
• Emsm 2 150 2 22
• Emsm 2 150 3 22
• Emsm 2 150 4 22
• Emsm 2 150 5 22
• Emsm 2 150 6 22
• Emsm 2 150 7 22
• Emsm 2 150 8 22
• Emsm 2 150 9 22
• Параметры нагревательных матов серии easy fix mat 22
• Параметры нагревательных матов серии multi size mat 22
• Приложение 22
• Еем 2 150 0 5 23
• Еем 2 150 1 23
• Еем 2 150 1 5 23
• Еем 2 150 2 23
• Еем 2 150 2 5 23
• Еем 2 150 3 23
• Еем 2 150 3 5 23
• Еем 2 150 4 23
• Еем 2 150 5 23
• Ерм 2 150 0 5 23
• Ерм 2 150 1 23
• Ерм 2 150 1 5 23
• Ерм 2 150 10 23
• Ерм 2 150 11 23
• Ерм 2 150 12 23
• Ерм 2 150 2 23
• Ерм 2 150 2 5 23
• Ерм 2 150 3 23
• Ерм 2 150 3 5 23
• Ерм 2 150 4 23
• Ерм 2 150 5 23
• Ерм 2 150 6 23
• Ерм 2 150 7 23
• Ерм 2 150 8 23
• Ерм 2 150 9 23
• Параметры нагревательных матов серии eco mat 23
• Параметры нагревательных матов серии pro mat 23
• Приложение 23
• 800 500 07 75 28
• Www electrolux ru 28
• Www home comfort ru 28
• Ен с я 0 ipx7 л 28

Похожие устройства

• Electrolux EASY FIX MAT EEFM 2-150-5 Инструкция по эксплуатации
• Electrolux EASY FIX MAT EEFM 2-150-7 Инструкция по эксплуатации
• Electrolux EASY FIX MAT EEFM 2-150-8 Инструкция по эксплуатации
• Electrolux EASY FIX MAT EEFM 2-150-9 Инструкция по эксплуатации
• Electrolux EASY FIX MAT EEFM 2-150-10 Инструкция по эксплуатации
• Electrolux EASY FIX MAT EEFM 2-150-11 Инструкция по эксплуатации
• Electrolux EMSM 2-150-12 MULTI SIZE MAT Инструкция по эксплуатации
• Stiga Combi 40 E Инструкция по эксплуатации
• Bosch 14.4В 4Ач Li-Ion (1600Z00033) Инструкция по эксплуатации
• Viking MB 448 TC Инструкция по эксплуатации
• Era LM-5-840-P1 Инструкция по эксплуатации
• Husqvarna ST276 EPT (9619100-51) Инструкция по эксплуатации
• DDE V 800 II Крот-3 Инструкция по эксплуатации
• Кратон S-01 Инструкция по эксплуатации
• Energy EN-1002 Инструкция по эксплуатации
• ARNOLD RAK PHS-CT-07 Инструкция по эксплуатации
• ARNOLD RAK PHS-CT-08 Инструкция по эксплуатации
• ARNOLD RAK PHS-CT-09 Инструкция по эксплуатации
• ARNOLD RAK PHS-CT-10 Инструкция по эксплуатации
• ARNOLD RAK PHS-CT-100 Инструкция по эксплуатации

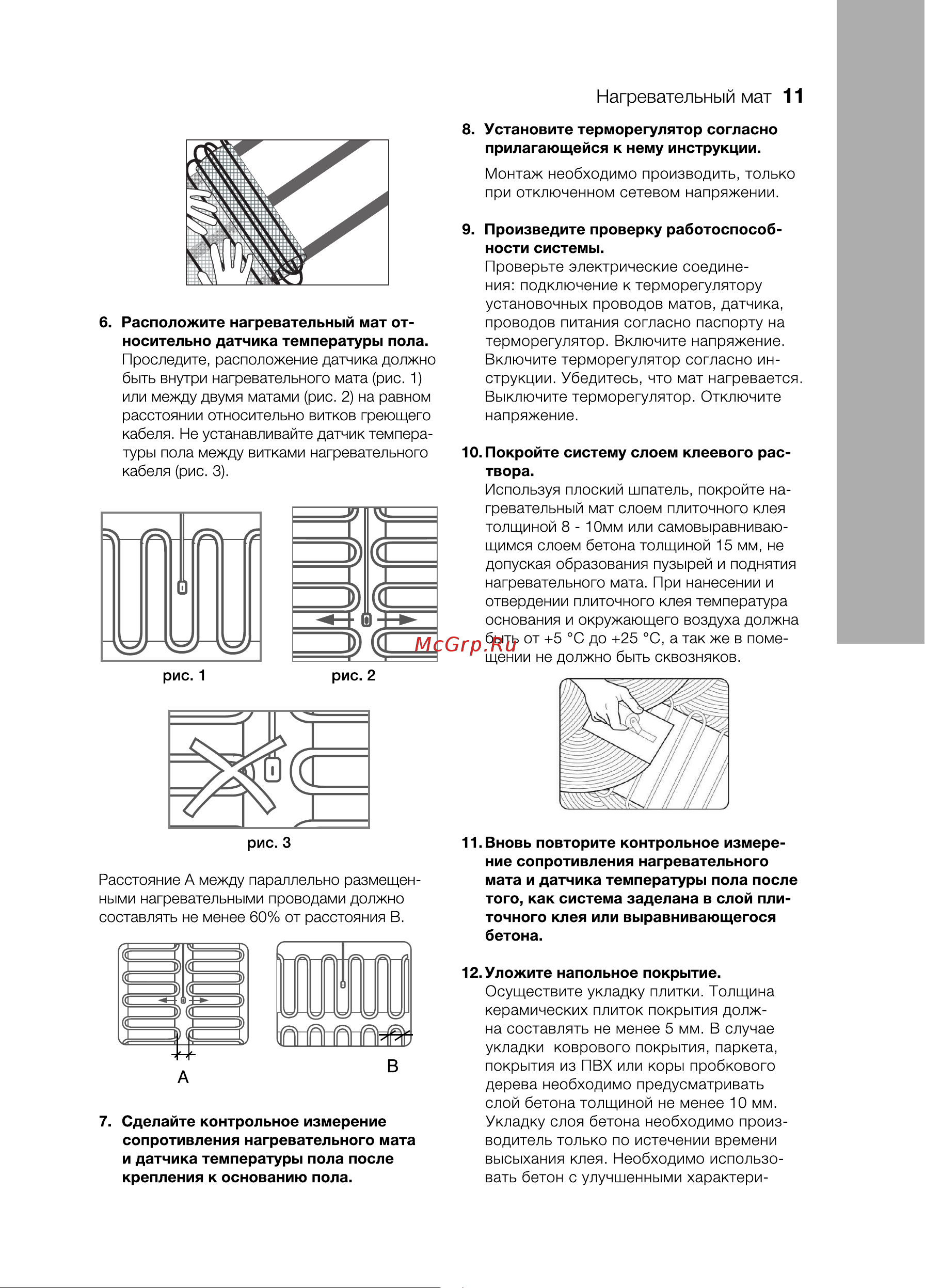

Нагревательный мат 11 8 Установите терморегулятор согласно прилагающейся к нему инструкции Монтаж необходимо производить только при отключенном сетевом напряжении 9 Произведите проверку работоспособ ности системы 6 Расположите нагревательный мат от носительно датчика температуры пола Проследите расположение датчика должно быть внутри нагревательного мата рис 1 или между двумя матами рис 2 на равном расстоянии относительно витков греющего кабеля Не устанавливайте датчик темпера туры пола между витками нагревательного кабеля рис 3 Проверьте электрические соедине ния подключение к терморегулятору установочных проводов матов датчика проводов питания согласно паспорту на терморегулятор Включите напряжение Включите терморегулятор согласно ин струкции Убедитесь что мат нагревается Выключите терморегулятор Отключите напряжение 10 Покройте систему слоем клеевого рас твора Используя плоский шпатель покройте на гревательный мат слоем плиточного клея толщиной 8 10мм или самовыравнивающимся слоем бетона толщиной 15 мм не допуская образования пузырей и поднятия нагревательного мата При нанесении и отвердении плиточного клея температура основания и окружающего воздуха должна быть от 5 С до 25 С а так же в поме щении не должно быть сквозняков Расстояние А между параллельно размещен ными нагревательными проводами должно составлять не менее 60 от расстояния В 11 Вновь повторите контрольное измере ние сопротивления нагревательного мата и датчика температуры пола после того как система заделана в слой пли точного клея или выравнивающегося бетона 12 Уложите напольное покрытие 7 Сделайте контрольное измерение сопротивления нагревательного мата и датчика температуры пола после крепления к основанию пола Осуществите укладку плитки Толщина керамических плиток покрытия долж на составлять не менее 5 мм В случае укладки коврового покрытия паркета покрытия из ПВХ или коры пробкового дерева необходимо предусматривать слой бетона толщиной не менее 10 мм Укладку слоя бетона необходимо произ водитель только по истечении времени высыхания клея Необходимо использо вать бетон с улучшенными характери
