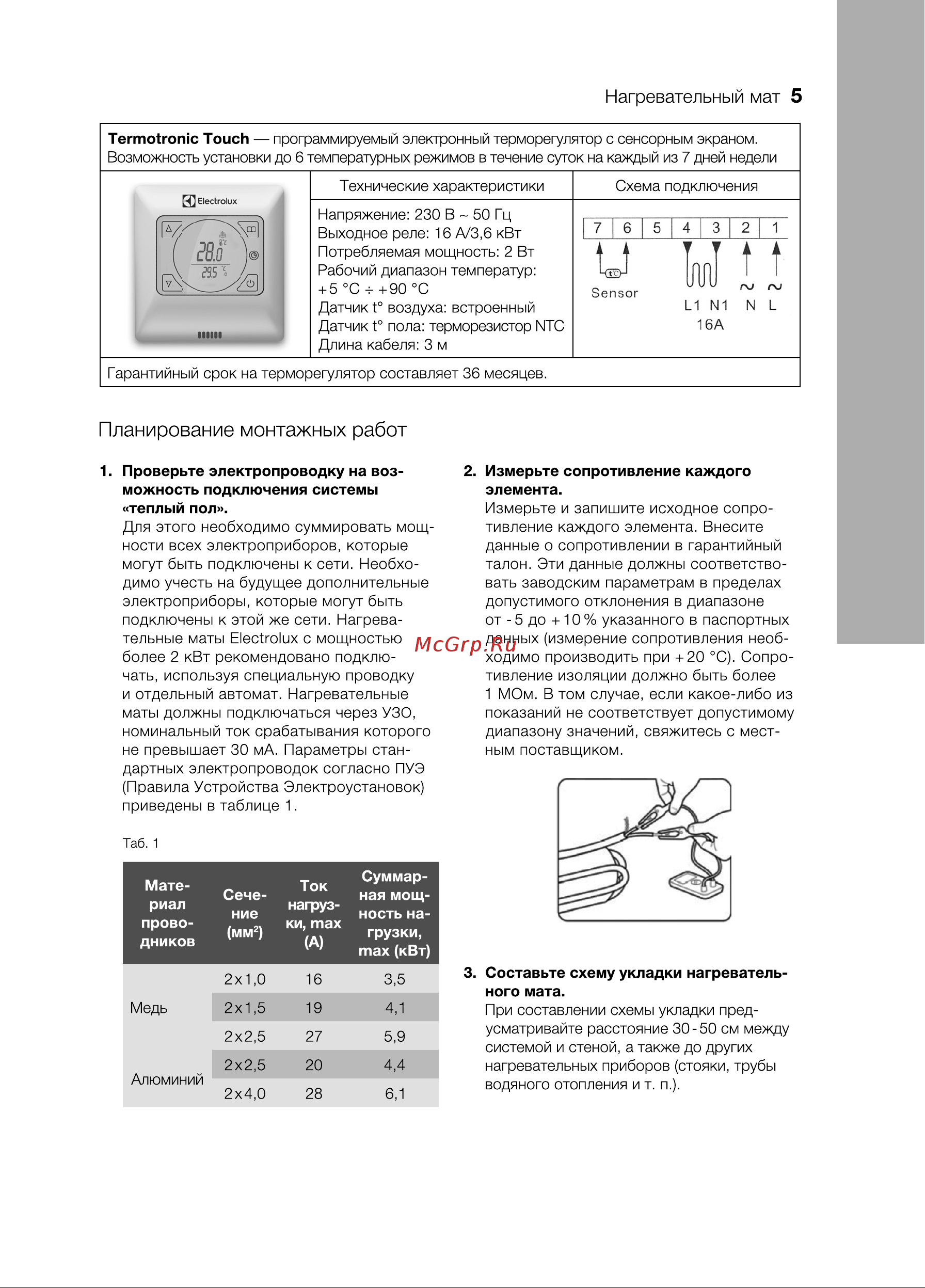

Нагревательный мат 5 Termotronic Touch программируемый электронный терморегулятор с сенсорным экраном Возможность установки до 6 температурных режимов в течение суток на каждый из 7 дней недели Технические характеристики 8 a U шш Напряжение 230 В 50 Гц Выходное реле 16 А 3 6 кВт Потребляемая мощность 2 Вт Рабочий диапазон температур 5 С ч 90 С Датчик 1 воздуха встроенный Датчик Г пола терморезистор ИТС Длина кабеля 3 м Схема подключения 7 б 5 4 3 2 1 Sensor иыи L1 N1 N L 16А Гарантийный срок на терморегулятор составляет 36 месяцев Планирование монтажных работ 1 Проверьте электропроводку на воз можность подключения системы теплый пол 2 Измерьте сопротивление каждого элемента Для этого необходимо суммировать мощ ности всех электроприборов которые могут быть подключены к сети Необхо димо учесть на будущее дополнительные электроприборы которые могут быть подключены к этой же сети Нагрева тельные маты Electrolux с мощностью более 2 кВт рекомендовано подклю чать используя специальную проводку и отдельный автомат Нагревательные маты должны подключаться через УЗО номинальный ток срабатывания которого не превышает 30 мА Параметры стан дартных электропроводок согласно ПУЭ Правила Устройства Электроустановок приведены в таблице 1 Измерьте и запишите исходное сопро тивление каждого элемента Внесите данные о сопротивлении в гарантийный талон Эти данные должны соответство вать заводским параметрам в пределах допустимого отклонения в диапазоне от 5 до 10 указанного в паспортных данных измерение сопротивления необ ходимо производить при 20 С Сопро тивление изоляции должно быть более 1 МОм В том случае если какое либо из показаний не соответствует допустимому диапазону значений свяжитесь с мест ным поставщиком Таб 1 Мате риал прово дников Медь Сече ние мм2 Ток нагруз ки max А Суммар ная мощ ность на грузки max кВт 2x1 0 16 3 5 2x1 5 19 4 1 2x2 5 27 5 9 2x2 5 20 4 4 2x4 0 28 6 1 Алюминий 3 Составьте схему укладки нагреватель ного мата При составлении схемы укладки пред усматривайте расстояние 30 50 см между системой и стеной а также до других нагревательных приборов стояки трубы водяного отопления и т п
