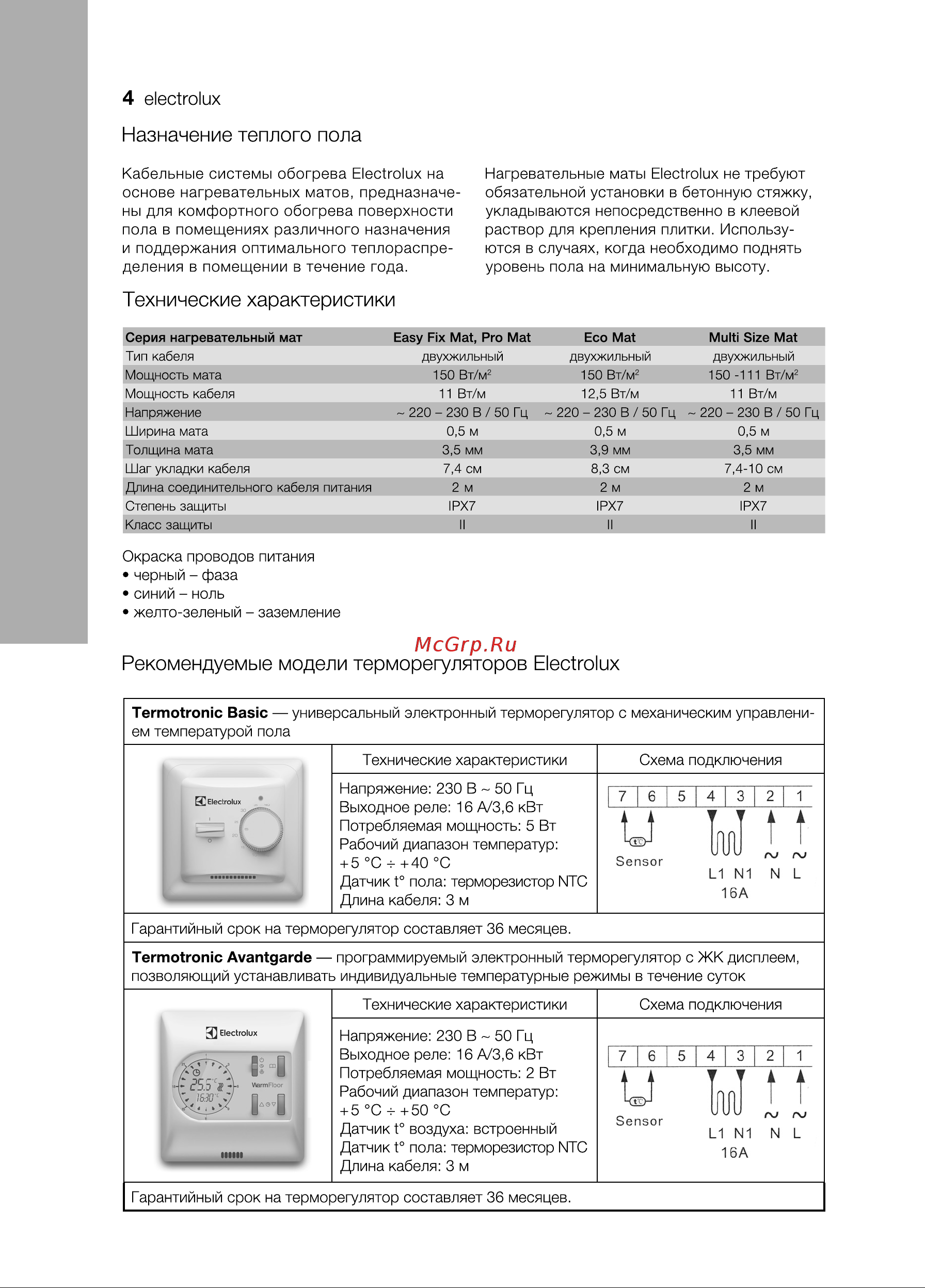

4 electrolux Назначение теплого пола Кабельные системы обогрева Electrolux на основе нагревательных матов предназначе ны для комфортного обогрева поверхности пола в помещениях различного назначения и поддержания оптимального теплораспределения в помещении в течение года Нагревательные маты Electrolux не требуют обязательной установки в бетонную стяжку укладываются непосредственно в клеевой раствор для крепления плитки Использу ются в случаях когда необходимо поднять уровень пола на минимальную высоту Технические характеристики Серия нагревательный мат Тип кабеля Мощность мата Мощность кабеля Напряжение Ширина мата Толщина мата Шаг укладки кабеля Длина соединительного кабеля питания Степень защиты Класс защиты Easy Fix Mat Pro Mat двухжильный 150Вт мг 11 Вт м лгллВо г50 гг Гц г 220 230 0 5 м 3 5 мм 7 4 см 2м IPX7 II Eco Mat Multi Size Mat двухжильный двухжильный 150Вт мг 150 111 Вт м2 12 5 Вт м 11 Вт м ООО ОЛП Гт Í Г ГТ Г Гт ГТ ГТ ГТ ГТ ГТ Г 1 т г 220 230 В 50 Гц 220 230 В 50 Гц 0 5 м 0 5 м 3 9 мм 3 5 мм 8 3 см 7 4 10 см 2м 2м IPX7 IPX7 II II Окраска проводов питания черный фаза синий ноль желто зеленый заземление Рекомендуемые модели терморегуляторов Electrolux Termotronic Basic универсальный электронный терморегулятор с механическим управлени ем температурой пола Технические характеристики Я EleCtroKl Напряжение 230 В 50 Гц Выходное реле 16 А 3 6 кВт Потребляемая мощность 5 Вт Рабочий диапазон температур 5 С г 40 С Датчик Г пола терморезистор МТС Длина кабеля 3 м Схема подключения 76154 3 2 1 и ып Sensor L1 N1 N L 16А Гарантийный срок на терморегулятор составляет 36 месяцев Termotronic Avantgarde программируемый электронный терморегулятор с ЖК дисплеем позволяющий устанавливать индивидуальные температурные режимы в течение суток Технические характеристики И Electrolux чЧ i а II пип Напряжение 230 В 50 Гц Выходное реле 16 А 3 6 кВт Потребляемая мощность 2 Вт Рабочий диапазон температур 5 Сч 50 С Датчик Г воздуха встроенный Датчик 1 пола терморезистор МТС Длина кабеля 3 м Гарантийный срок на терморегулятор составляет 36 месяцев Схема подключения 76 54 3 2 1 и ЫП Sensor L1 N1 N L 16А
