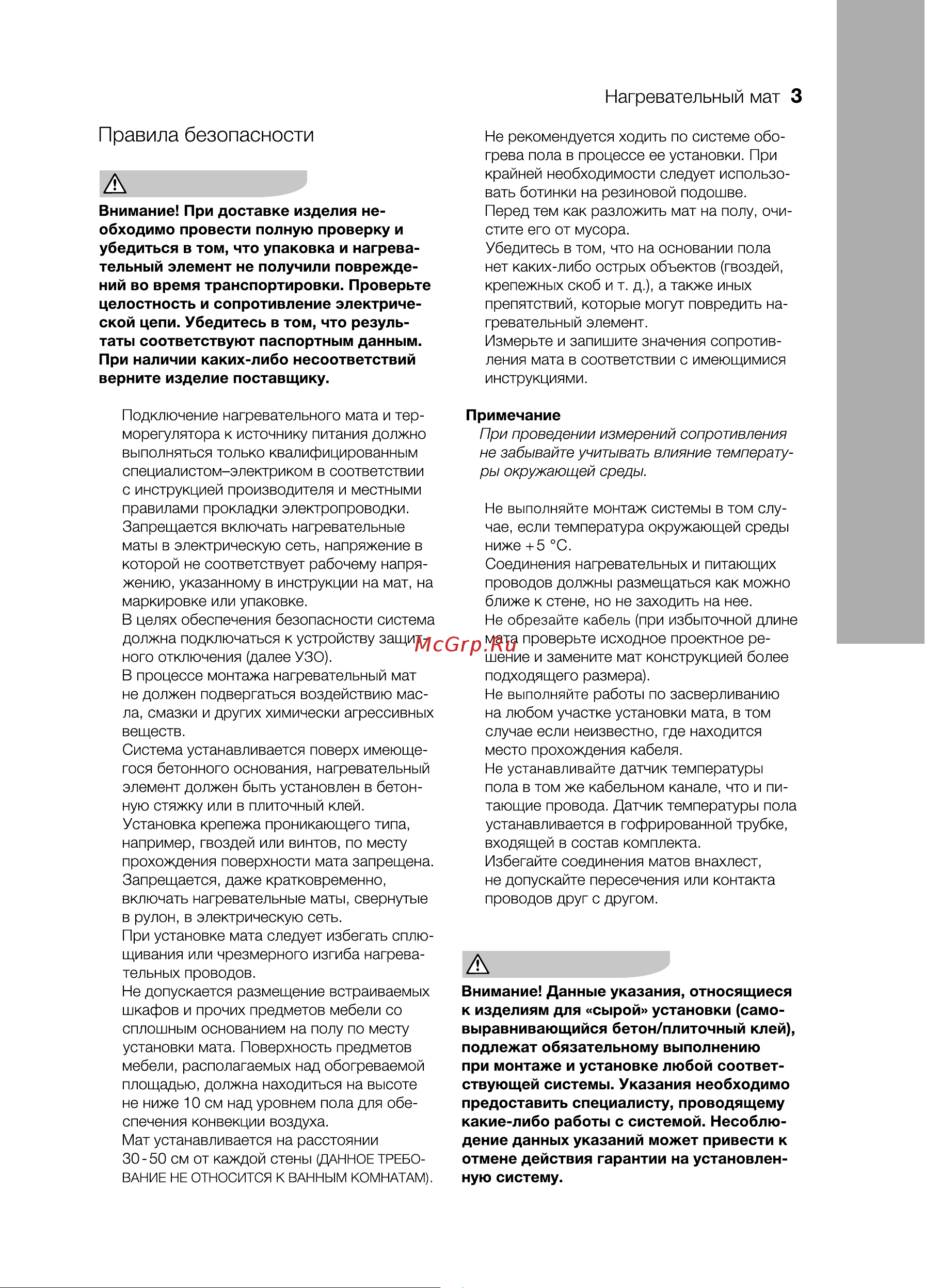

Нагревательный мат 3 Правила безопасности А Внимание При доставке изделия не обходимо провести полную проверку и убедиться в том что упаковка и нагрева тельный элемент не получили поврежде ний во время транспортировки Проверьте целостность и сопротивление электриче ской цепи Убедитесь в том что резуль таты соответствуют паспортным данным При наличии каких либо несоответствий верните изделие поставщику 1 Подключение нагревательного мата и тер морегулятора к источнику питания должно выполняться только квалифицированным специалистом электриком в соответствии с инструкцией производителя и местными правилами прокладки электропроводки 2 Запрещается включать нагревательные маты в электрическую сеть напряжение в которой не соответствует рабочему напря жению указанному в инструкции на мат на маркировке или упаковке 3 В целях обеспечения безопасности система должна подключаться к устройству защит ного отключения далее УЗО 4 В процессе монтажа нагревательный мат не должен подвергаться воздействию мас ла смазки и других химически агрессивных веществ 5 Система устанавливается поверх имеюще гося бетонного основания нагревательный элемент должен быть установлен в бетон ную стяжку или в плиточный клей 6 Установка крепежа проникающего типа например гвоздей или винтов по месту прохождения поверхности мата запрещена 7 Запрещается даже кратковременно включать нагревательные маты свернутые в рулон в электрическую сеть 8 При установке мата следует избегать сплю щивания или чрезмерного изгиба нагрева тельных проводов 9 Не допускается размещение встраиваемых шкафов и прочих предметов мебели со сплошным основанием на полу по месту установки мата Поверхность предметов мебели располагаемых над обогреваемой площадью должна находиться на высоте не ниже 10 см над уровнем пола для обе спечения конвекции воздуха 10 Мат устанавливается на расстоянии 30 50 СМ ОТ каждой стены ДАННОЕ ТРЕБО ВАНИЕ НЕ ОТНОСИТСЯ К ВАННЫМ КОМНАТАМ 11 Не рекомендуется ходить по системе обо грева пола в процессе ее установки При крайней необходимости следует использо вать ботинки на резиновой подошве 12 Перед тем как разложить мат на полу очи стите его от мусора 13 Убедитесь в том что на основании пола нет каких либо острых объектов гвоздей крепежных скоб и т д а также иных препятствий которые могут повредить на гревательный элемент 14 Измерьте и запишите значения сопротив ления мата в соответствии с имеющимися инструкциями Примечание При проведении измерений сопротивления не забывайте учитывать влияние температу ры окружающей среды 15 Не выполняйте монтаж системы в том слу чае если температура окружающей среды ниже 5 С 16 Соединения нагревательных и питающих проводов должны размещаться как можно ближе к стене но не заходить на нее 17 Не обрезайте кабель при избыточной длине мата проверьте исходное проектное ре шение и замените мат конструкцией более подходящего размера 18 Не выполняйте работы по засверливанию на любом участке установки мата в том случае если неизвестно где находится место прохождения кабеля 19 Не устанавливайте датчик температуры пола в том же кабельном канале что и пи тающие провода Датчик температуры пола устанавливается в гофрированной трубке входящей в состав комплекта 20 Избегайте соединения матов внахлест не допускайте пересечения или контакта проводов друг с другом Внимание Данные указания относящиеся к изделиям для сырой установки самовыравнивающийся бетон плиточный клей подлежат обязательному выполнению при монтаже и установке любой соответ ствующей системы Указания необходимо предоставить специалисту проводящему какие либо работы с системой Несоблю дение данных указаний может привести к отмене действия гарантии на установлен ную систему
