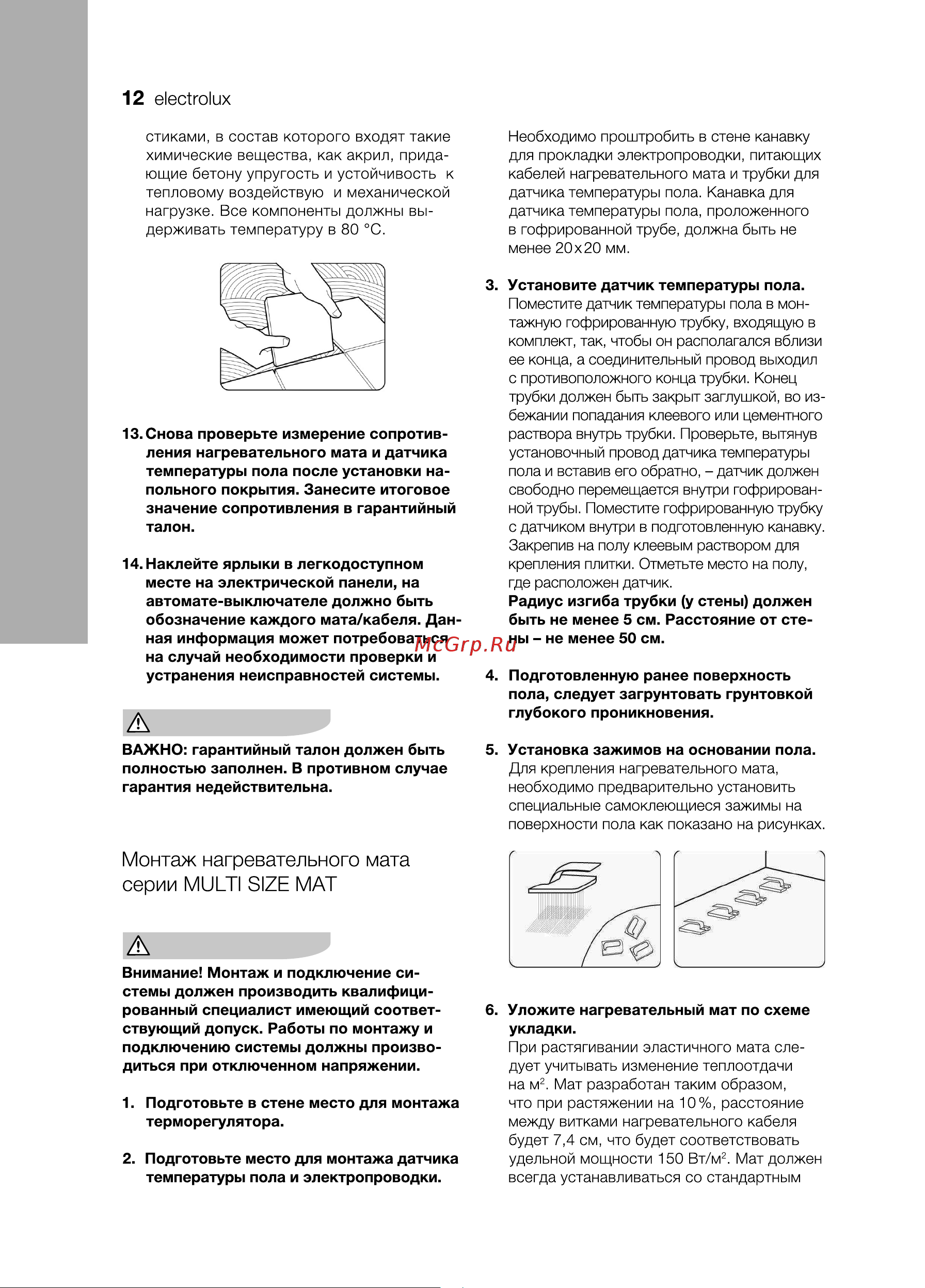

12 electrolux стиками в состав которого входят такие химические вещества как акрил придающие бетону упругость и устойчивость к тепловому воздействую и механической нагрузке Все компоненты должны вы держивать температуру в 80 С Необходимо проштробить в стене канавку для прокладки электропроводки питающих кабелей нагревательного мата и трубки для датчика температуры пола Канавка для датчика температуры пола проложенного в гофрированной трубе должна быть не менее 20x20 мм 3 Установите датчик температуры пола 13 Снова проверьте измерение сопротив ления нагревательного мата и датчика температуры пола после установки на польного покрытия Занесите итоговое значение сопротивления в гарантийный талон 14 Наклейте ярлыки в легкодоступном месте на электрической панели на автомате выключателе должно быть обозначение каждого мата кабеля Дан ная информация может потребоваться на случай необходимости проверки и устранения неисправностей системы ВАЖНО гарантийный талон должен бьггь полностью заполнен В противном случае гарантия недействительна Поместите датчик температуры пола в мон тажную гофрированную трубку входящую в комплект так чтобы он располагался вблизи ее конца а соединительный провод выходил с противоположного конца трубки Конец трубки должен бьпъ закрыт заглушкой во из бежании попадания клеевого или цементного раствора внутрь трубки Проверьте вытянув установочный провод датчика температуры пола и вставив его обратно датчик должен свободно перемещается внутри гофрирован ной трубы Поместите гофрированную трубку с датчиком внутри в подготовленную канавку Закрепив на полу клеевым раствором для крепления плитки Отметьте место на полу где расположен датчик Радиус изгиба трубки у стены должен быть не менее 5 см Расстояние от сте ны не менее 50 см 4 Подготовленную ранее поверхность пола следует загрунтовать грунтовкой глубокого проникновения 5 Установка зажимов на основании пола Для крепления нагревательного мата необходимо предварительно установить специальные самоклеющиеся зажимы на поверхности пола как показано на рисунках Монтаж нагревательного мата серии MULTI SIZE MAT Внимание Монтаж и подключение си стемы должен производить квалифици рованный специалист имеющий соответ ствующий допуск Работы по монтажу и подключению системы должны произво диться при отключенном напряжении 1 Подготовьте в стене место для монтажа терморегулятора 2 Подготовьте место для монтажа датчика температуры пола и электропроводки 6 Уложите нагревательный мат по схеме укладки При растягивании эластичного мата сле дует учитывать изменение теплоотдачи на мг Мат разработан таким образом что при растяжении на 10 расстояние между витками нагревательного кабеля будет 7 4 см что будет соответствовать удельной мощности 150 Вт м2 Мат должен всегда устанавливаться со стандартным
