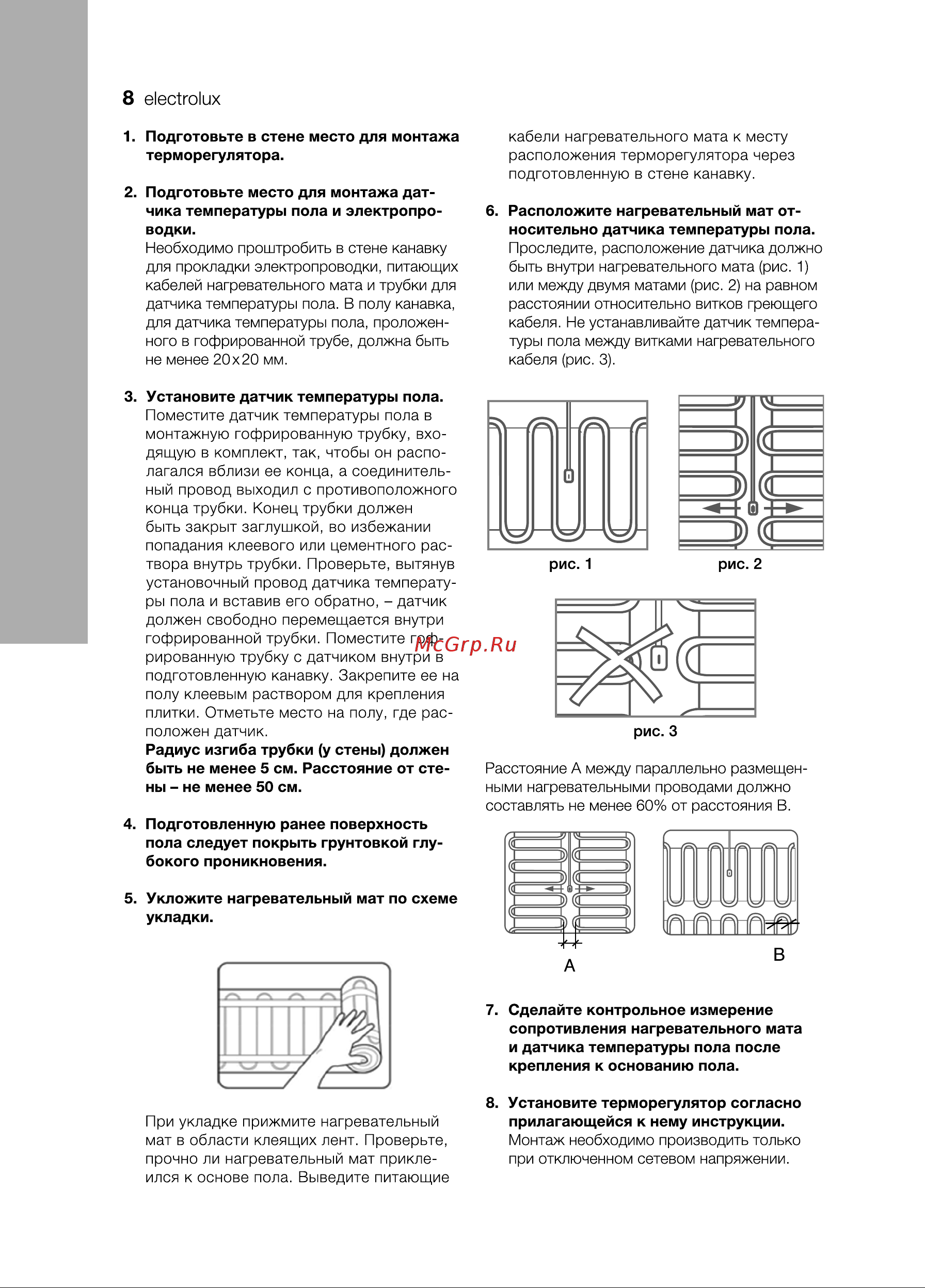

8 е ес1го1их 1 Подготовьте в стене место для монтажа терморегулятора 2 Подготовьте место для монтажа дат чика температуры пола и электропро водки Необходимо проштробить в стене канавку для прокладки электропроводки питающих кабелей нагревательного мата и трубки для датчика температуры пола В полу канавка для датчика температуры пола проложен ного в гофрированной трубе должна быть не менее 20x20 мм кабели нагревательного мата к месту расположения терморегулятора через подготовленную в стене канавку 6 Расположите нагревательный мат от носительно датчика температуры пола Проследите расположение датчика должно быть внутри нагревательного мата рис 1 или между двумя матами рис 2 на равном расстоянии относительно витков греющего кабеля Не устанавливайте датчик темпера туры пола между витками нагревательного кабеля рис 3 3 Установите датчик температуры пола Поместите датчик температуры пола в монтажную гофрированную трубку вхо дящую в комплект так чтобы он распо лагался вблизи ее конца а соединитель ный провод выходил с противоположного конца трубки Конец трубки должен быть закрыт заглушкой во избежании попадания клеевого или цементного рас твора внутрь трубки Проверьте вытянув установочный провод датчика температу ры пола и вставив его обратно датчик должен свободно перемещается внутри гофрированной трубки Поместите гоф рированную трубку с датчиком внутри в подготовленную канавку Закрепите ее на полу клеевым раствором для крепления плитки Отметьте место на полу где рас положен датчик Радиус изгиба трубки у стены должен быть не менее 5 см Расстояние от сте ны не менее 50 см рис 2 рис 3 Расстояние А между параллельно размещен ными нагревательными проводами должно составлять не менее 60 от расстояния В 4 Подготовленную ранее поверхность пола следует покрыть грунтовкой глу бокого проникновения 5 Укложите нагревательный мат по схеме укладки 7 Сделайте контрольное измерение сопротивления нагревательного мата и датчика температуры пола после крепления к основанию пола При укладке прижмите нагревательный мат в области клеящих лент Проверьте прочно ли нагревательный мат прикле ился к основе пола Выведите питающие 8 Установите терморегулятор согласно прилагающейся к нему инструкции Монтаж необходимо производить только при отключенном сетевом напряжении
