34

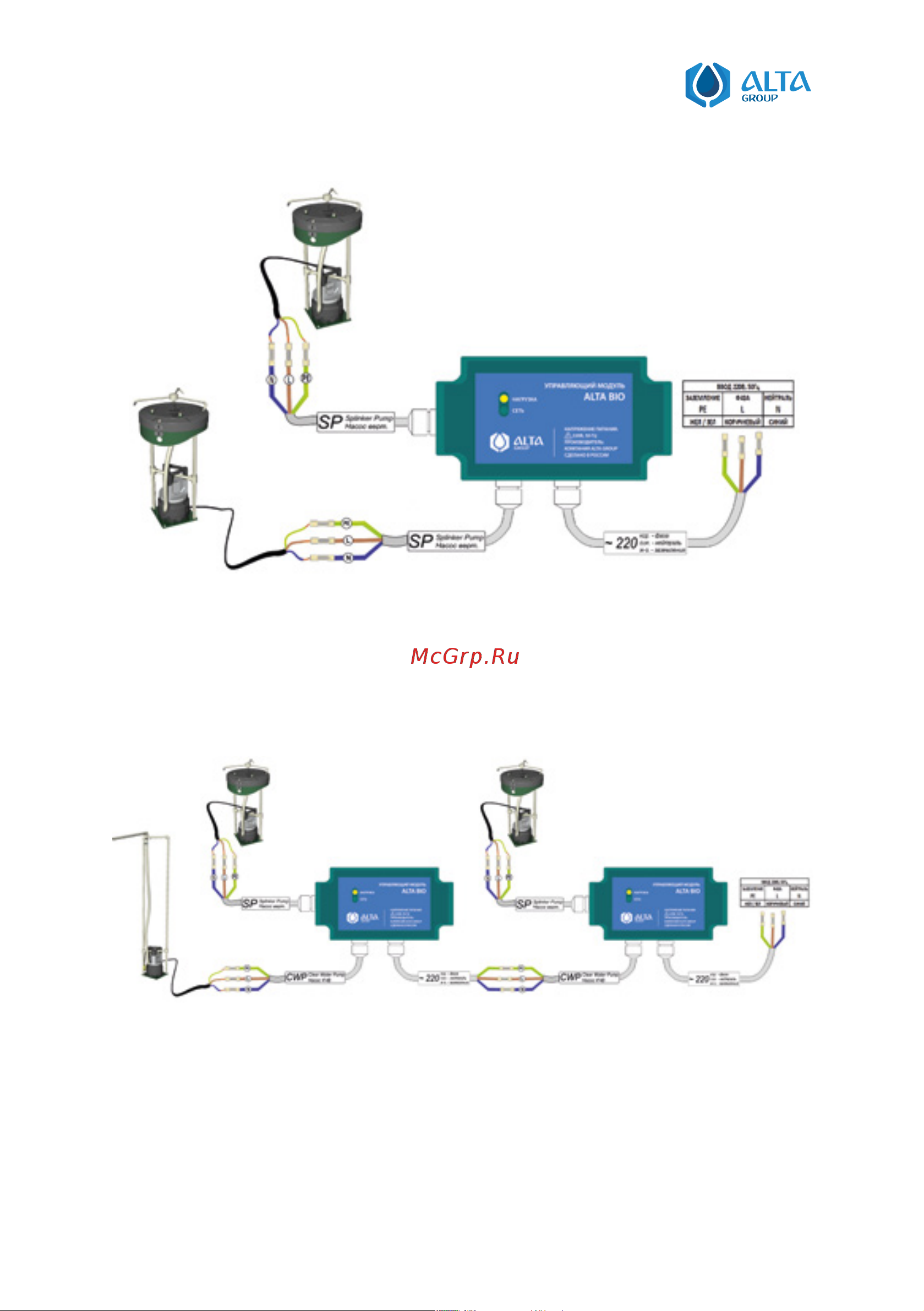

СХЕМА ЭЛЕКТРОПОДКЛЮЧЕНИЯ ДЛЯ МОДЕЛЕЙ ALTA BIO 15 Н
Рисунок 14.
Рисунок 15.
СХЕМА ЭЛЕКТРОПОДКЛЮЧЕНИЯ ДЛЯ МОДЕЛЕЙ ALTA BIO 15 + Н
Кабель подключения выбирается в зависимости от способа прокладки.
Рекомендуется использовать медный кабель 3х1,5 мм.
В качестве аппарата защиты необходимо использовать устройство защитного отключения
(УЗО) с номинальным током утечки 10 мА и током теплового расцепителя 6А.
