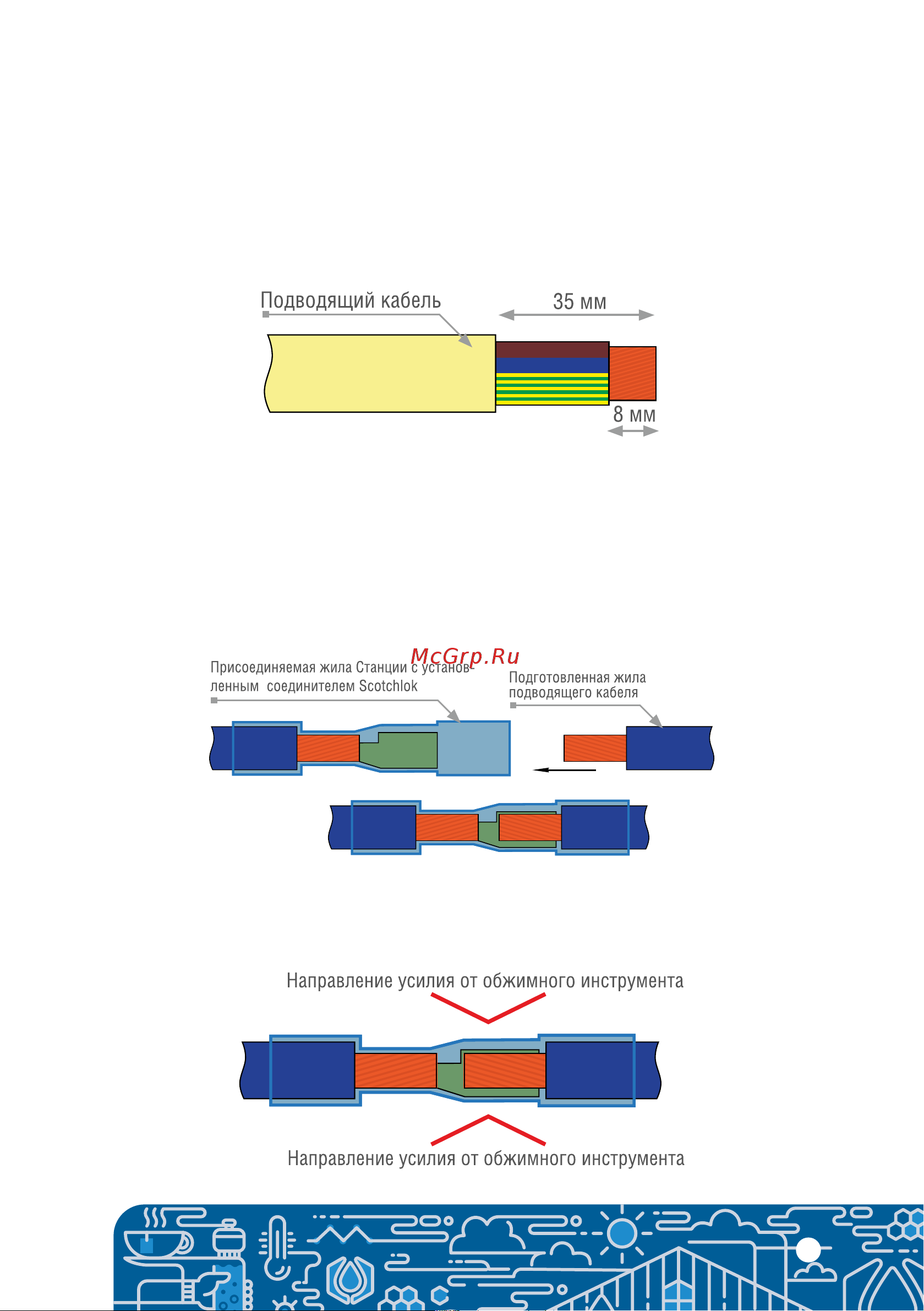

1. завести кабель внешнего электропитания, через заранее подготов-

ленный гермоввод 4, рис 11 во внутренний объем Станции;

2. снять внешнюю изоляцию подводящего кабеля на расстоянии 25-35 мм;

3. снять изоляцию кабельных жил на расстоянии 5-8 мм;

4. соединить жилы подводящего кабеля внешнего электропитания и жилы со-

ответствующего вводного кабеля электронного модуля управления Станции,

руководствуясь маркировкой на кабельном вводе модуля, при помощи соеди-

нителей Scotchlok, установленных на вводном кабеле модуля, для этого:

4.1. поместить подготовленную жилу подводящего кабеля в соединитель;

4.2. тщательно обжать гильзу соединителя со стороны помещенной в него жилы;

4.3. с помощью электромонтажного фена, прогреть соединитель до полной тер-

ПОРЯДОК ПОДКЛЮЧЕНИЯ КАБЕЛЯ ВНЕШНЕГО ЭЛЕКТРОПИТАНИЯ:
