Инструкция по эксплуатации Страница: 19

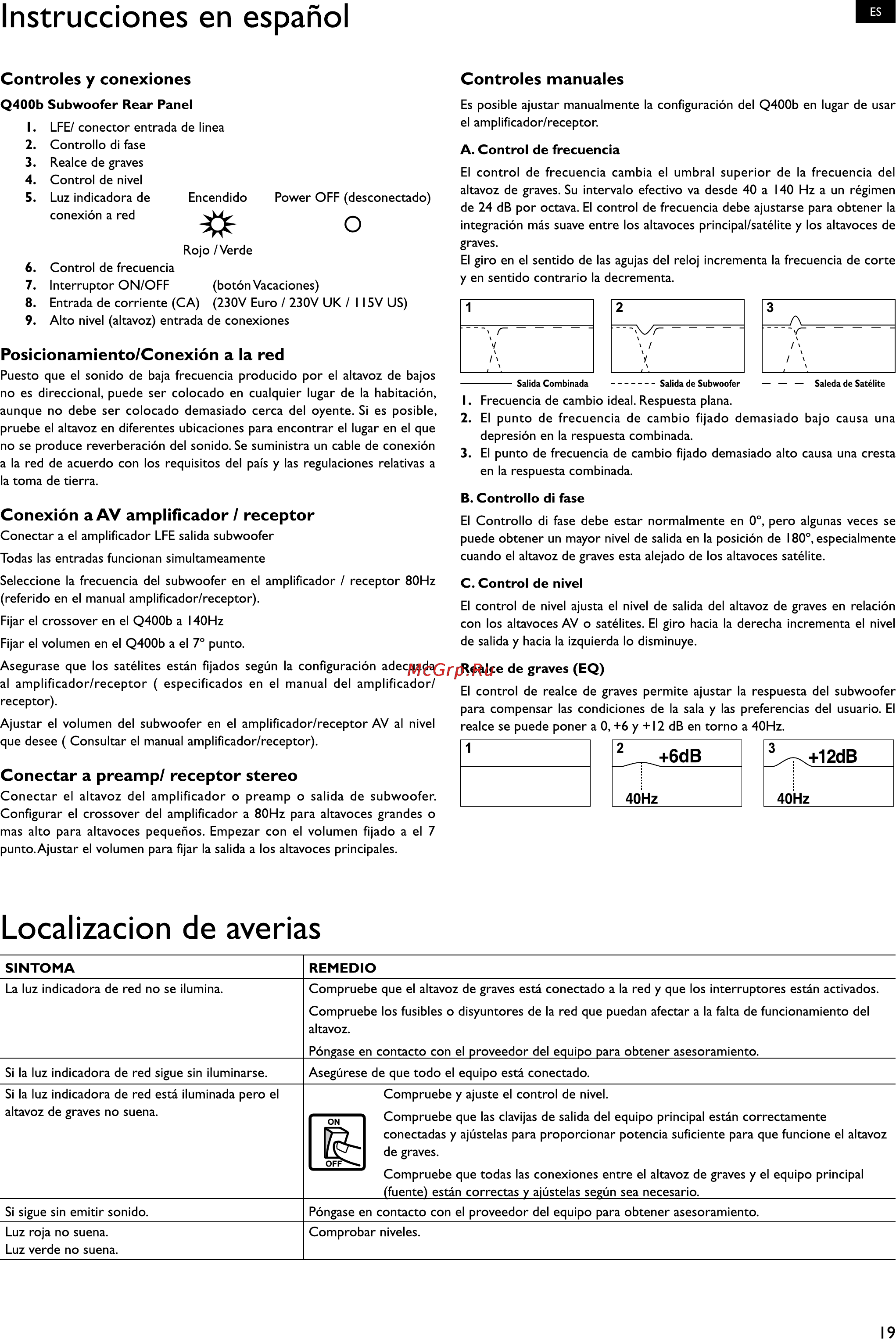

Kef Q400B Black Oak [19/32] Instrucciones en español

Содержание

Похожие устройства

Instrucciones en español ES Controles y conexiones Controles manuales Q400b Subwoofer Rear Panel Es posible ajustar manualmente la configuración del Q400b en lugar de usar el amplificador receptor I LFE conector entrada de linea 2 Contrallo di fase 3 Realce de graves 4 Control de nivel 5 Luz indicadora de Encendido conexión a red A Control de frecuencia Power OFF desconectado O 4 Rojo Verde 6 Control de frecuencia 7 Interruptor ON OFF botón Vacaciones 8 Entrada de corriente CA 230V Euro 230V UK I 15V US 9 Alto nivel altavoz entrada de conexiones El control de frecuencia cambia el umbral superior de la frecuencia del altavoz de graves Su intervalo efectivo va desde 40 a 140 Hz a un régimen de 24 dB por octava El control de frecuencia debe ajustarse para obtener la integración más suave entre los altavoces principal satélite y los altavoces de graves El giro en el sentido de las agujas del reloj incrementa la frecuencia de corte y en sentido contrario la decrementa 1 Posicionamiento Conexión a la red 2 Puesto que el sonido de baja frecuencia producido por el altavoz de bajos no es direccional puede ser colocado en cualquier lugar de la habitación aunque no debe ser colocado demasiado cerca del oyente Si es posible pruebe el altavoz en diferentes ubicaciones para encontrar el lugar en el que no se produce reverberación del sonido Se suministra un cable de conexión a la red de acuerdo con los requisitos del país y las regulaciones relativas a la toma de tierra Salida Combinada Salida de Subwoofer I Frecuencia de cambio ideal Respuesta plana 2 El punto de frecuencia de cambio fijado demasiado bajo causa una depresión en la respuesta combinada 3 El punto de frecuencia de cambio fijado demasiado alto causa una cresta en la respuesta combinada B Contrallo di fase Conexión a AV amplificador receptor El Contrallo di fase debe estar normalmente en 0o pero algunas veces se puede obtener un mayor nivel de salida en la posición de 180 especialmente cuando el altavoz de graves esta alejado de los altavoces satélite Conectar a el amplificador LFE salida subwoofer Todas las entradas funcionan simultameamente Seleccione la frecuencia del subwoofer en el amplificador receptor 80Hz referido en el manual amplificador receptor Fijar el crossover en el Q400b a 140Hz Fijar el volumen en el Q400b a el 7o punto Asegurase que los satélites están fijados según la configuración adecuada al amplificador receptor especificados en el manual del amplificador receptor Ajustar el volumen del subwoofer en el amplificador receptor AV al nivel que desee Consultar el manual amplificador receptor C Control de nivel El control de nivel ajusta el nivel de salida del altavoz de graves en relación con los altavoces AV o satélites El giro hacia la derecha incrementa el nivel de salida y hacia la izquierda lo disminuye Realce de graves EQ El control de realce de graves permite ajustar la respuesta del subwoofer para compensar las condiciones de la sala y las preferencias del usuario El realce se puede poner a 0 6 y 12 dB en torno a 40Hz 1 2 6dB 3 12dB Conectar a preamp receptor stereo Conectar el altavoz del amplificador o preamp o salida de subwoofer Configurar el crossover del amplificador a 80Hz para altavoces grandes o mas alto para altavoces pequeños Empezar con el volumen fijado a el 7 punto Ajustar el volumen para fijar la salida a los altavoces principales 40 Hz 40 Hz Localización de averias SINTOMA REMEDIO La luz indicadora de red no se ilumina Compruebe que el altavoz de graves está conectado a la red y que los interruptores están activados Compruebe los fusibles o disyuntores de la red que puedan afectar a la falta de funcionamiento del altavoz Póngase en contacto con el proveedor del equipo para obtener asesoramiento Sí la luz indicadora de red sigue sin iluminarse Asegúrese de que todo el equipo está conectado Si la luz indicadora de red está iluminada pero el altavoz de graves no suena Compruebe y ajuste el control de nivel 0N f Compruebe que las clavijas de salida del equipo principal están correctamente conectadas y ajústelas para proporcionar potencia suficiente para que funcione el altavoz de graves Compruebe que todas las conexiones entre el altavoz de graves y el equipo principal fuente están correctas y ajústelas según sea necesario Si sigue sin emitir sonido Póngase en contacto con el proveedor del equipo para obtener asesoramiento Luz roja no suena Luz verde no suena Comprobar niveles I9
