4.2.4 Неподвижные ограничители стола подачи
Стол подачи оснащен неподвижными ограничителями (поз. С. рис. 6), которые при правильной
установке позволяют оператору быстро выставить высоту стола подачи для финишной обработки
и для тонких/глубоких срезов.
Мы рекомендуем установить минимальную толщину среза на 0,8 мм и максимальную толщину
среза на 3 мм для большинства операций. Не превышайте значение 3 мм для одного среза на
данном станке, иначе возможна отдача заготовки и серьезные травмы.
4.3 Настройка параллельного упора
Параллельный упор А (рис. 12) имеет блокирующую
ручку В, которая фиксирует его в нужном положении.
Для передвижения, ослабьте блокирующую ручку и
вращая маховик С, передвиньте параллельный упор
в нужное положение. Фиксатор наклона закрепляет
параллельный упор в любом положении в доступ-
ном интервале. Неподвижные ограничители устано-
влены на угол в 90 градусов, на 45 градусов влево
и вправо, для стандартной операции снятия фаски.
Если параллельный упор опирается на неподвижные
ограничители, блокирующая ручка все равно должна
быть затянута.
Параллельная направляющая, имеет упоры, которые
позволяют быстро наклонить ее в позицию 90 и 45
градусов во внешнюю и внутреннюю стороны.
4.3.1 Настройка угла 90 градусов
Для данной настройки отключите станок от сети,
опустите упорный блок F от параллельного упора
(рис. 13), и ослабьте ручку наклона параллельного
упора.
Расположите параллельный упор под углом 90
градусов к столу. При помощи слесарного угольника
проверьте точность угла в 90 градусов.
Если угол выставлен неточно, ослабьте контргайку E
и регулируйте угол болтом неподвижного ограничи-
теля G, пока он не станет точно 90 градусов. Затяните
контргайку.
4.3.2 Настройка угла 45 градусов, во
внутреннюю сторону
Для установки данного положения, отключите станок
от сети. Наклоните направляющую на угол примерно
45 градусов влево до упора. Ослабьте контргайку В на
болте ограничителя А (рис. 14).
При помощи регулировки болта неподвижного упора
выставите точный угол в 45 градусов, проверьте
слесарным угольником. Затяните контргайку.

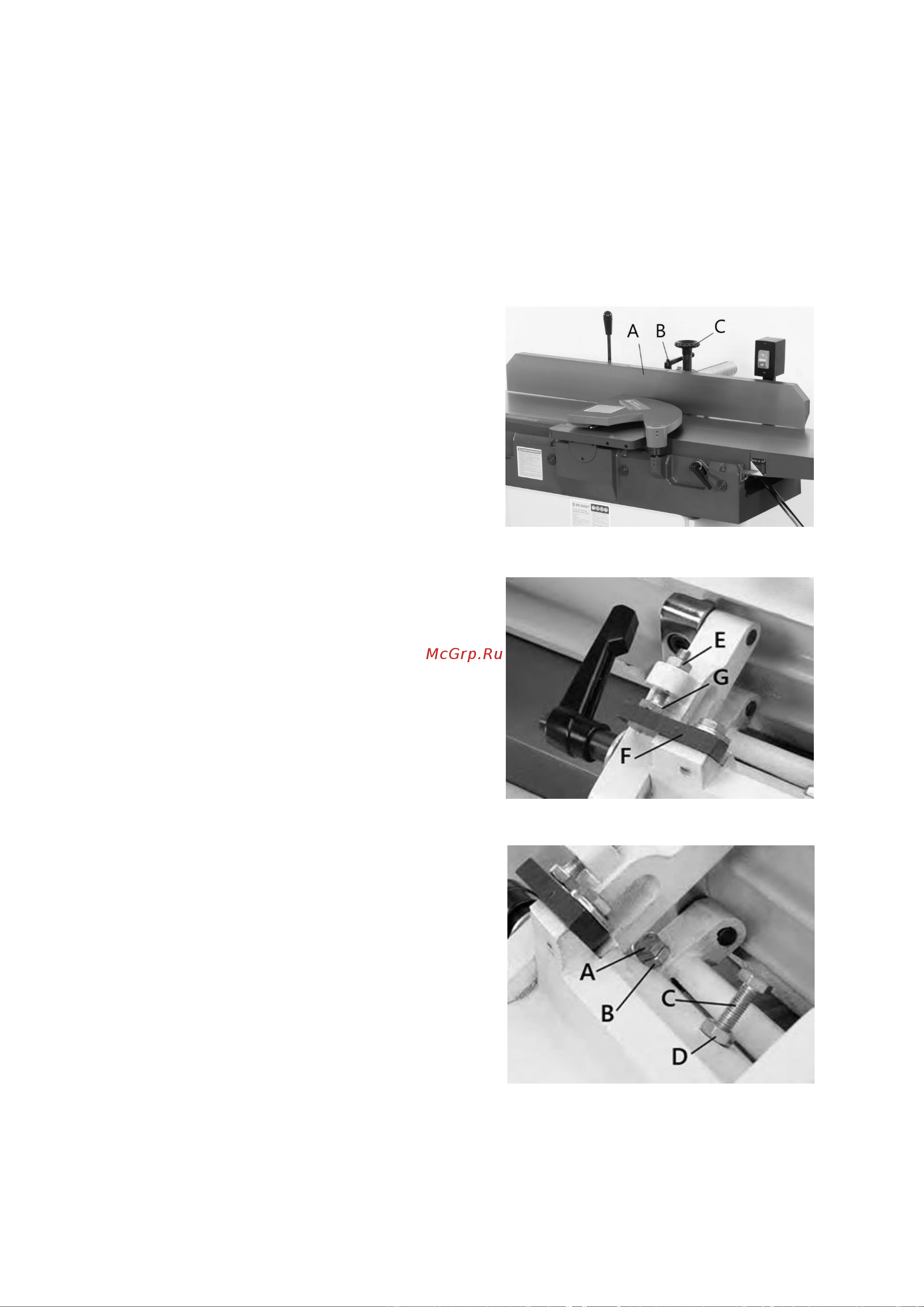

Рисунок 13.
Рисунок 14.
Рисунок 12.
