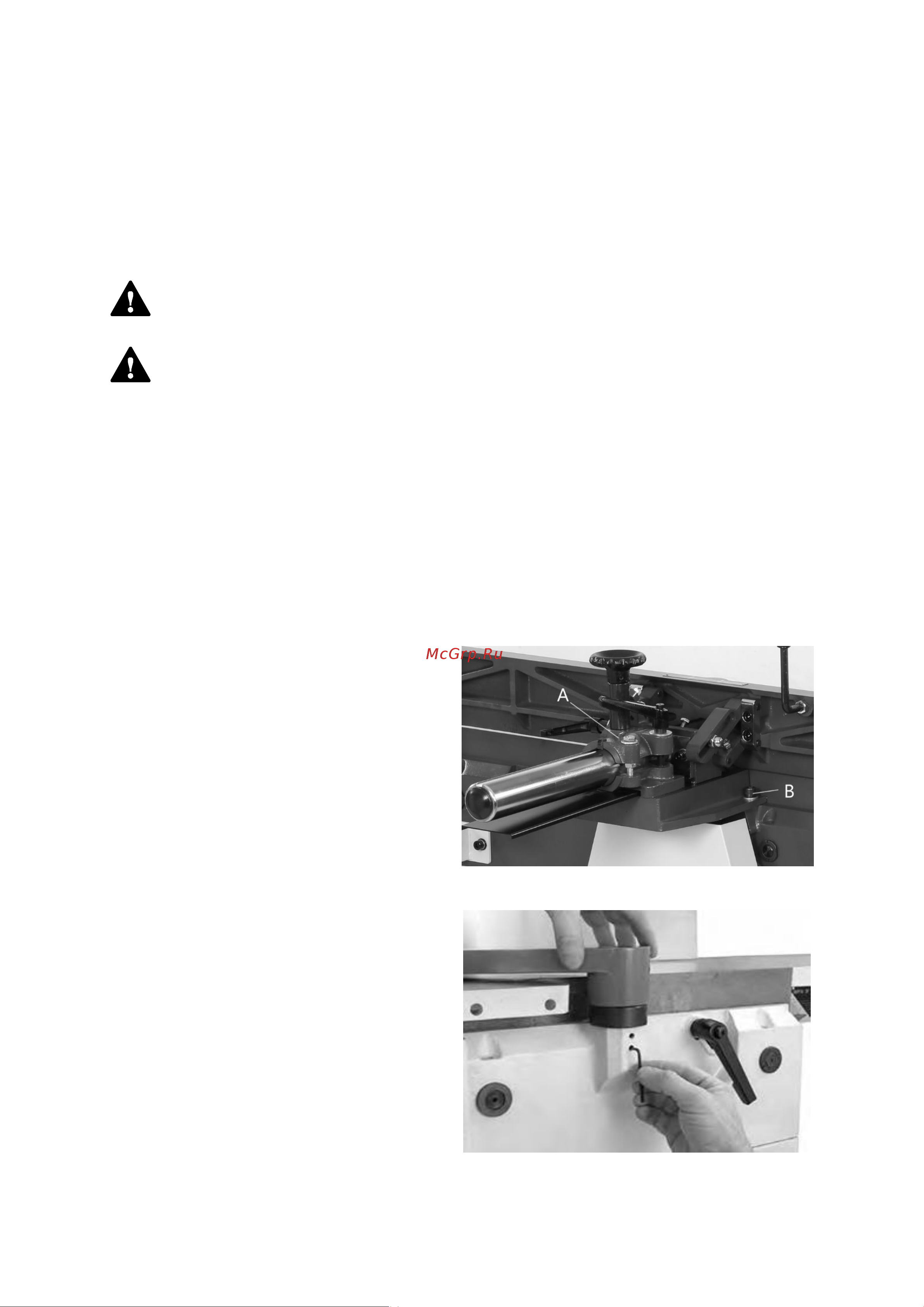

Белмаш J300/2100ВМH [9/25] Сборка станка
![Белмаш J300/2100ВМH [9/25] Сборка станка](/views2/1885170/page9/bg9.png)
9
Обрабатываемую заготовку необходимо проверять на наличие металлических или минеральных
включений (гвоздей, скоб, осколков, камней и т.п.). Не следует обрабатывать материалы, имеющие
трещины, несросшиеся сучки, гниль, или другие пороки древесины.
Заготовка не должна быть влажной. Рекомендуемая влажность не более 22%.
3. СБОРКА СТАНКА
3.1 Распаковка и очистка
Масса станка составляет более 350 кг. Соблюдайте осторожность при его
перемещении. В операции по подъёму, необходимо задействовать специальное
оборудование. Не поднимайте станок вручную.
В целях безопасности не подключайте фуговальный станок к источнику питания до
полного окончания его монтажа.
Станок поставляется в фанерной транспортной упаковке. Распакуйте его. Удалите защитную
смазку. Для ее снятия используйте мягкую ткань, смоченную керосином (не применяйте для этой
цели ацетон или разбавитель лака). После очистки покройте поверхность фуговальных столов
воском. Излишки воска удалите для предотвращения его попадания на заготовки.
3.2 Установка станка
Установите станок на ровную поверхность пола, которая выдержит массу станка, обрабатываемых
материалов и оператора. Если возникнут качания станка, расположите металлические прокладки
на углах между основанием и полом. При необходимости прикрепите станок к полу. Используя
отверстия, через которые он был прикручен к транспортировочной раме.
3.3 Монтаж параллельного упора
Не поднимайте параллельный упор на
рабочий стол в одиночку.
Прикрутите параллельный упор А к станку
(рис. 4) помощи двух винтов B, плоских
и пружинных шайб, совместив установочные
отверстия на кронштейне параллельного
упора и станке.
3.4 Установка кожуха ножевого
вала
Для проверки исправной работы кожуха
ножевого вала – потяните кожух назад
и отпустите. Кожух должен вернуться обратно
в положение над ножевым валом.
Если кожух цепляется за стол, немного
приподнимите его.
Если кожух не возвращается обратно в поло-
жение над ножевым валом, ослабьте
установочные винты (рис. 3), снимите кожух
и установите его обратно так, чтобы плоская
часть штыря была повернута в сторону
установочных винтов. Проверьте работу
кожуха.
Рисунок 2.
Рисунок 3.
