15
5.6 Настройка натяжения ремней
Станок поставляется с двумя клиновыми ремнями
в сборе с отрегулированной силой натяжения. Если
вам потребуется настроить силу натяжения ремня,
выполните следующее:
Отключите станок от сети.
Ослабьте рукоятку А (рис. 16), откройте замок В,
откройте дверцу С.

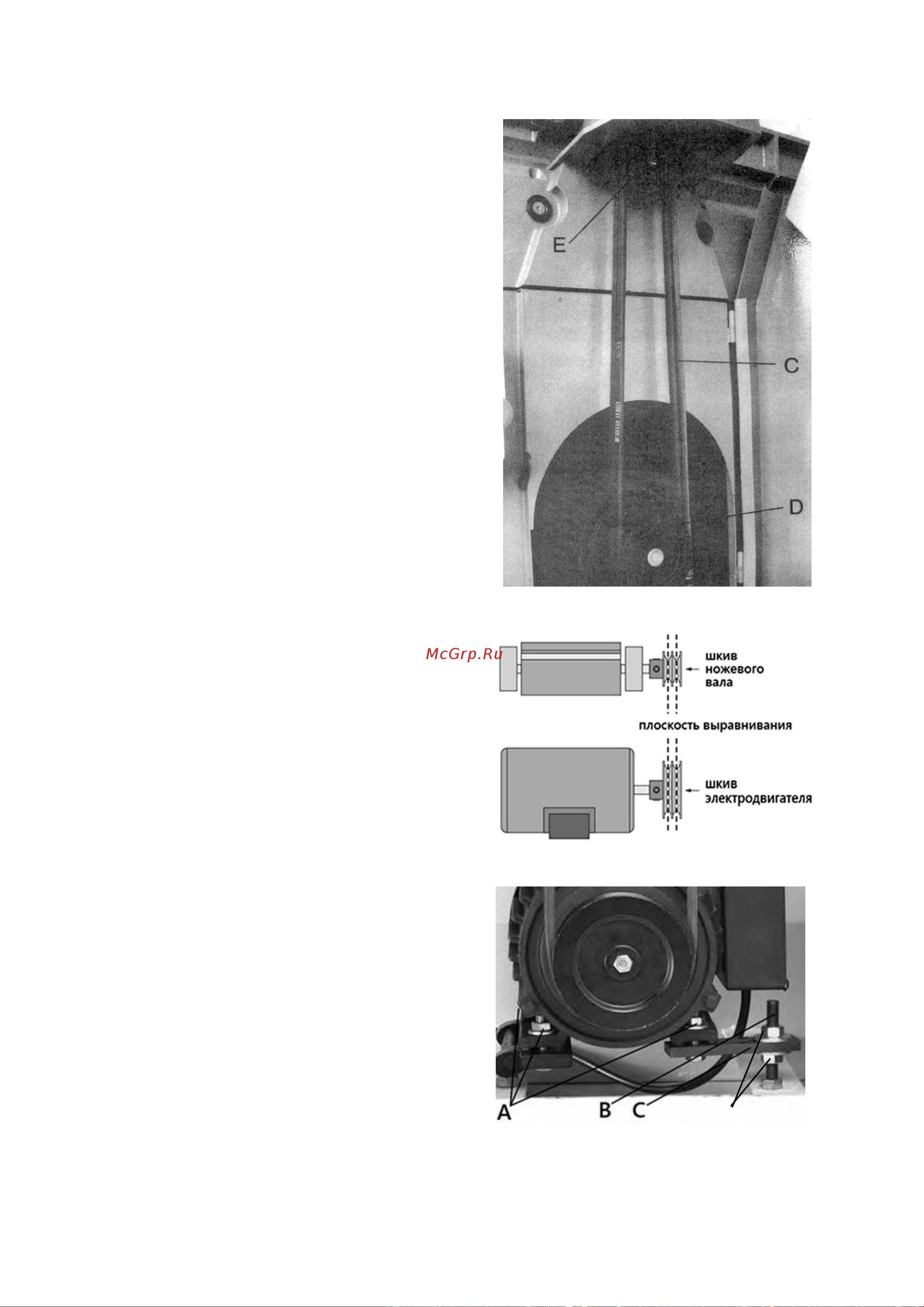

На рисунке 22 показаны клиновые ремни С,
шкив электродвигателя D и шкив ножевого вала
Е. Натяжение ремня отрегулировано верно, если
при легком нажатии пальцем на его середину,
он отклоняется от своего положения на 12 мм.
Чтобы настроить натяжение ремня, ослабьте
гайки D (рис. 24), чтобы передвигать основание
электродвигателя вверх или вниз до тех пока не
получите отклонение в 12 мм, как написано в
предыдущем пункте.
5.7 Замена приводных ремней
Рассмотрите внимательно приводные ремни. Если
заметите трещины, износ или другие повреждения,
замените их.
Для замены, отключите станок от сети. Откройте
дверцу С (рис. 16), ослабьте крепеж В на пластине
натяжения С, которая крепит электродвигатель
к кронштейну (рис. 24).
Приподнимите двигатель и снимите ремни со шкива
двигателя и шкива ножевого вала. Наденьте новые
ремни на шкив ножевого вала и шкив двигателя
и затяните крепеж на пластине натяжения C.
5.8 Выравнивание шкивов
электродвигателя
Выравнивание шкивов электродвигателя имеет
большое влияние на передаваемую мощность
и износ ремней.
Шкив ножевого вала и шкив электродвигателя
должны быть параллельны друг другу и находиться
в одной плоскости для оптимальной работы станка.
Положение шкивов настроено на заводе-
изготовителе. Но если потребуется дополнительная
регулировка, сделайте нижеследующее.
Чтобы выровнять шкивы, отключите станок от
питания, откройте крышку шкивов. Визуально
проверьте, что шкивы выровнены друг относитель-
но друга, а приводной ремень находится в одной
плоскости со шкивами (рис. 23).
Рисунок 22.
Рисунок 24.
Рисунок 23.
D
