Белмаш J300/2100ВМH [13/25] Обслуживание и настройка

4.3.3 Настройка угла 45 градусов, во внешнюю сторону

Чтобы выполнить данную настройку, отключите станок от сети. Поднимите упорный блок F

(рис. 13), ослабьте ручку наклона параллельного упора и расположите под углом в 45 градусов

вправо до упора с болтом неподвижного ограничителя.

Если угол наклона не равен точно 45 градусам, ослабьте контргайку D на болте неподвижного

ограничителя C (рис. 14). При помощи Болта неподвижного ограничителя отрегулируйте угол до

точного значения, проверьте слесарным угольником. Затяните контргайку.

5. ОБСЛУЖИВАНИЕ И НАСТРОЙКА

5.1 Способы установки ножей

Существует два способа установки ножей — при помощи

линейки и при помощи устройства установки ножей (рис. 15).

Для наилучшего результата столы должны быть параллельны

друг другу и высота стола подачи должна быть верно

выставлена.

Слесарную линейку кладут плоскостью на стол приема

и высоту ножей выставляют до плоскости линейки.

При использовании данного метода, вам не потребуется

двигать стол приема после установки ножей.

Для установки ножей при помощи устройства установки ножей: оба стола необходимо опустить,

чтобы установить приспособление на ножевой вал, а ножи устанавливаются таким образом,

чтобы слегка касаться стержня устройства.

Устройство установки ножей гарантирует, что ножи будут выступать из ножевого вала на

одинаковую высоту. После того как вы установили ножи при помощи специального

приспособления, вы должны отрегулировать высоту стола приема, так чтобы его поверхность

была вровень с ножами в их наивысшей точке. Если вы используете неподвижные ограничители,

их также необходимо переустановить.

5.2 Регулировка и замена ножей

Чтобы настроить или заменить ножи, отключите

станок от сети. Снимите кожух ножевого вала

и отодвиньте направляющую параллельного упора

назад насколько это возможно.

Откройте дверку С шкива ножевого вала (рис. 16).

Вращайте ножевой вал, чтобы получить доступ

к одному из трех ножей.

При помощи гаечного ключа из комплекта поставки

слегка ослабьте болты А клиньев ножевого вала

(рис. 17). Начинайте с середины, пока все болты не

будут ослаблены.

Это снимет напряжение в ножевом валу. Ослабляйте болты A дальше. Снимите все ножи и клинья.

Почистите клинья и пазы внутри вала от смолы и древесной пыли, затем поставьте обратно клинья

и новые ножи в пазы ножевого вала.

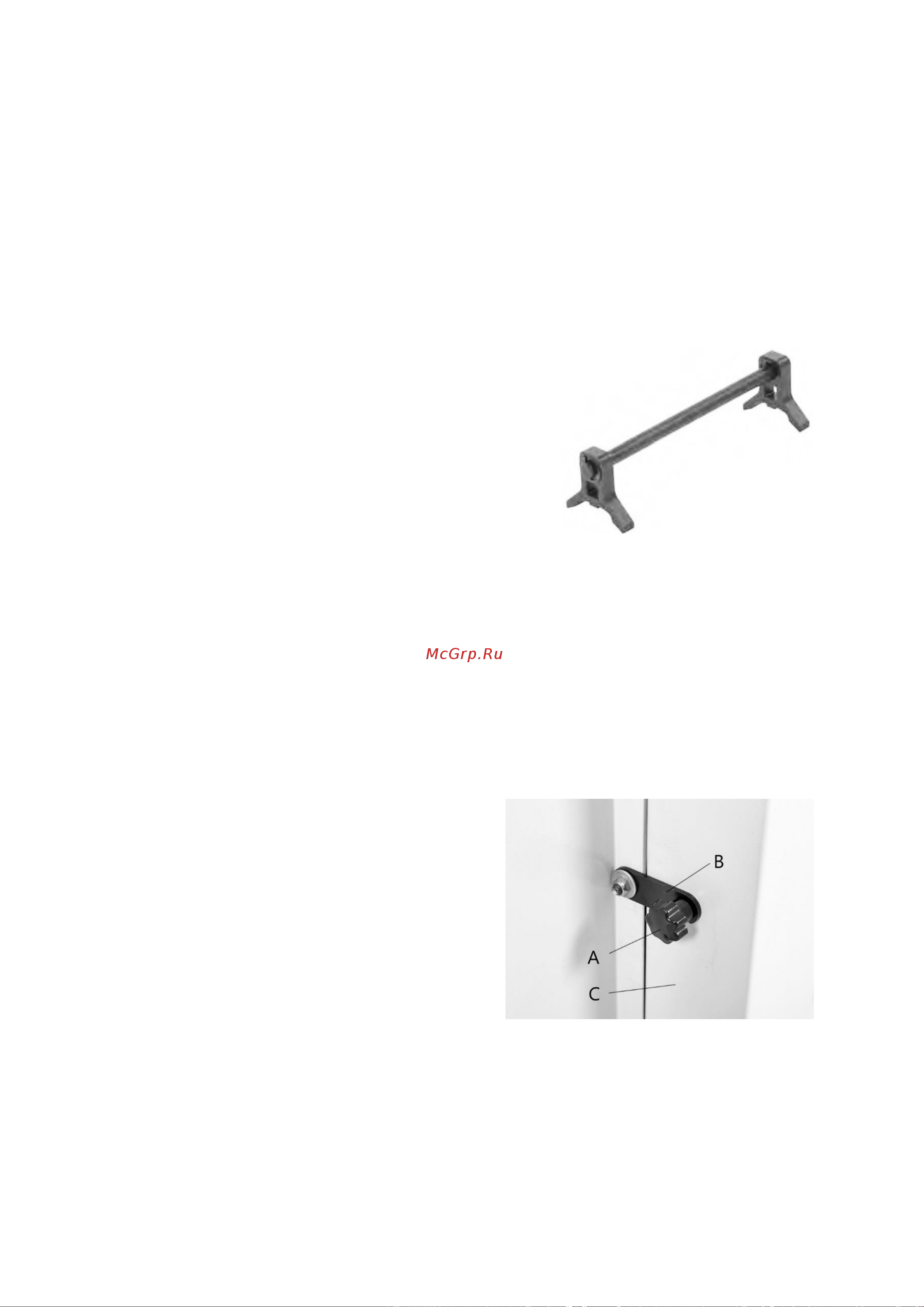

Рисунок 15.

Рисунок 16.
