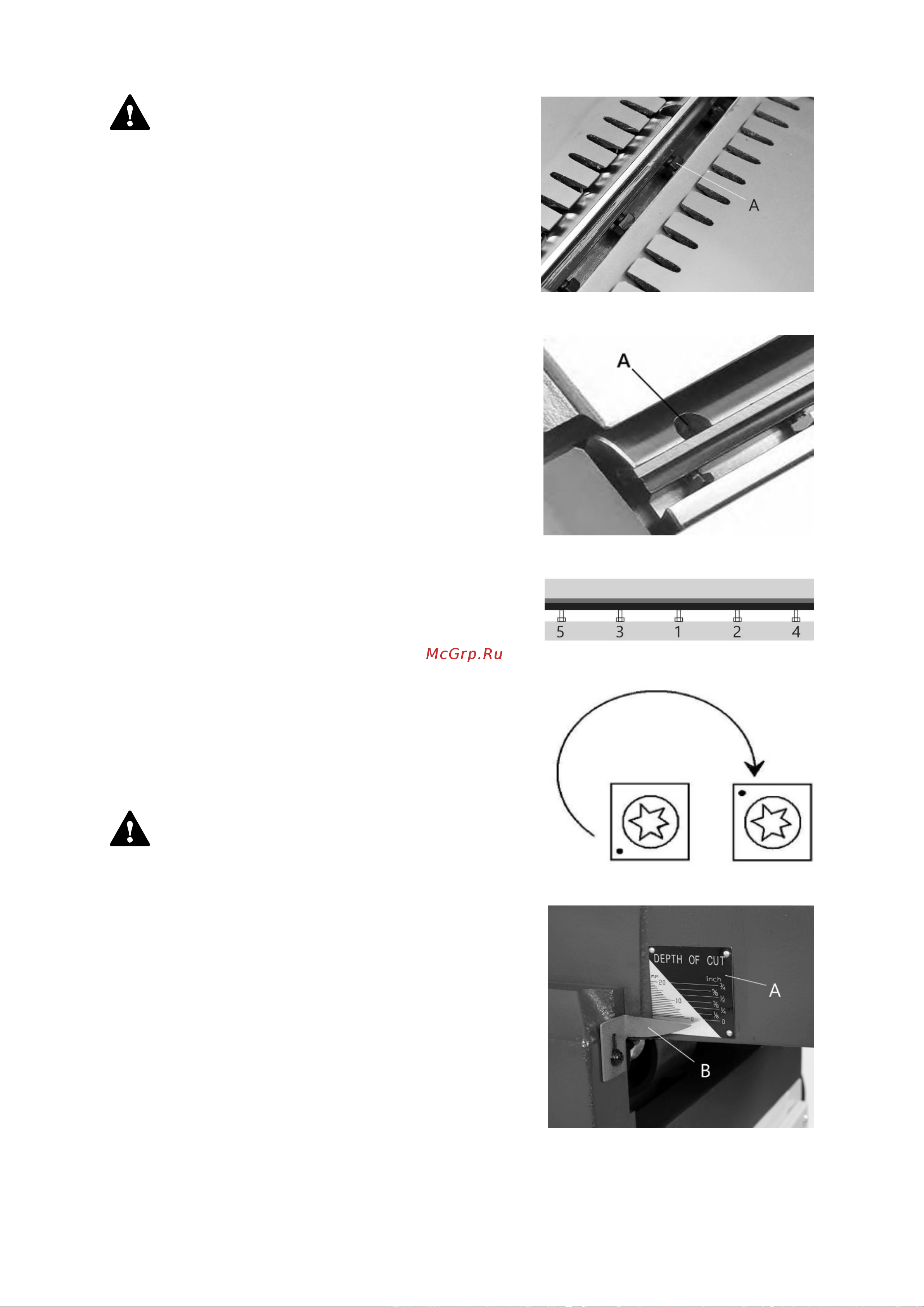

14
С осторожностью вставляйте ножи, так как
их кромки очень острые. Используйте
перчатки при установке/ замене ножей.
5.3 Настройка высоты ножей
Высота ножей регулируется при помощи винтов A
(рис. 18). Используя шестигранный ключ 3 мм, пово-
рачивайте регулировочный винт, чтобы поднять или
опустить нож. Слегка затяните болты клиньев с силой
достаточной для удержания ножей. Схема затяжки болтов
представлена на рис. 19. Проделайте тоже самое для всех
ножей. Окончательно затяните болты на всех ножах, по
той же схеме.
Если вы использовали устройство для установки высоты
ножей, используйте линейку, чтобы выставить высоту
стола приема вровень с ножами в их наивысшей точке.
Поставьте на место кожух ножевого вала, закройте дверцу
С шкива ножевого вала (рис. 16).
5.4 Замена и переустановка ножей (для
модели BELMASH J300/2100BMH)
Модель BELMASH J300/2100BMH оснащена строгальным
сегментированным валом helical с твердосплавными
пластинами. Они имеют квадратную форму. Если один из
краев затупился или разрушился, вы можете просто
повернуть пластину на 90 градусов и получите новую
режущую кромку (рис. 20).
Если вы уже использовали все четыре режущие кромки
пластины, замените пластину на новую. Всегда
располагайте метку в виде точки в тоже самое положение
во время установки новой пластины, чтобы соблюсти
последовательность вращения.
В первую очередь отключите станок от сети и
снимите верхнюю крышку. Используйте перчатки,
чтобы очистить пластину и винт от опилок и грязи.
Открутите пластину и поставьте новую.
Важно очистить винт и вал от грязи. Если грязь застрянет в
пространстве между пластиной и валом, то пластина не
будет правильно выровнена, что приведет к плохому
качеству реза.
5.5 Калибровка шкалы глубины реза
Чтобы откалибровать шкалу А глубины реза (рис. 21)
необходимо отключить станок от сети, ослабить болты
неподвижных ограничителей стола подачи (поз. C, рис. 7).
При помощи линейки выставить стол подачи и стол приема
на один уровень. Настроить указатель шкалы В на «0»,
затем переустановить неподвижные ограничители стола
подачи.
Рисунок 18.
Рисунок 17.
Рисунок 21.
Рисунок 19.
Рисунок 20.
