3. СБОРКА СТАНКА

3.1 Распаковка и очистка

Масса станка составляет более 100 кг. Соблюдайте осторожность при его

перемещении. В операции по подъёму необходимо задействовать как минимум

двух человек.

Распакуйте все детали станка. Удалите защитную смазку с поверхности стола и всех неокрашенных

деталей. Для ее снятия используйте мягкую ткань, смоченную керосином (не применяйте для этой

цели ацетон, бензин или разбавитель лака). После очистки покройте поверхность стола воском.

Излишки воска удалите для предотвращения его попадания на заготовки.

3.2 Сборка станка

Не выполняйте сборку если некоторые детали утеряны. Используйте данную

инструкцию, чтобы заказать недостающие детали. Убедитесь, что все детали

чистые и без остатков упаковки. Корпус станка должен стоять на полу.

Убедитесь, что станок отключен от источника питания.

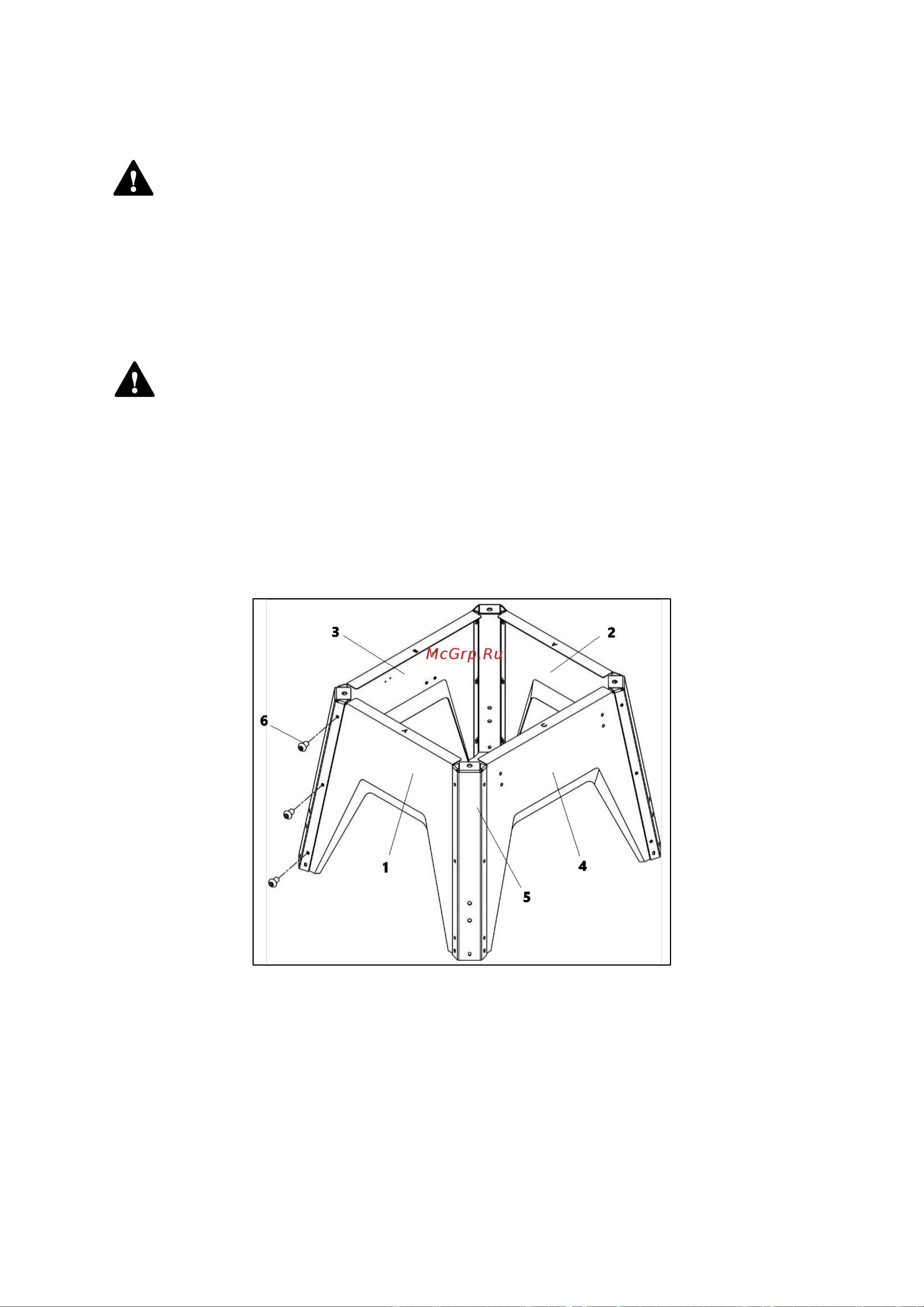

3.2.1 Сборка основания станка

Вам понадобятся: ключ шестигранный 4 мм, винты М6×12, 24 шт. (пакет с крепежом № 3, 4), рис. 3.

 Прикрепите четыре панели к четырем угловым опорам 5 при помощи винтов 6. Располагайте

края панелей внутри угловых опор. Передняя 1 и задняя 2 панели отмечены буквой А.

Передняя панель 1 имеет идентификационную табличку.

 Слева от передней панели А (1) располагается панель В (3), справа – С (4).

Рисунок 3

3.2.2 Сборка роликов

 Снимите упаковочный материал с роликов 1, соединительной пластины 2 и с опор роликов,

рис. 4.

 Ослабьте и открутите болт и гайку на кронштейне роликов (рис. 5).

 Вращайте ось 5, на которой расположена педаль 4 так, чтобы замочек педали оказался внутри

кронштейна.

 Замочек педали должен располагаться под роликом, что бы педаль работала правильно.

 Прикрепите ролики 1 к кронштейнам 3 (рис. 6) и закрепите при помощи болтов и гаек (рис. 5).
