Белмаш LTS-250 (230 В) [15/31] Крепление роликов к основанию станка

3.2.3 Крепление роликов к основанию станка

Вам понадобятся: ключи шестигранные 5 и 6 мм, ключ рожковый 13 мм, восемь винтов М8×16

(пакеты с крепежом № 3, 4).

 Прикрепите один набор роликов к передним угловым опорам при помощи винтов 2 (рис. 6).

 Прикрепите второй набор роликов к двум задним угловым опорам

 Открутите болт и гайку с педали 5, вставьте соединительную пластину 4 в паз педали и

закрепите ее, прикрутив на место болт и гайку.

 Открутите болт и гайку с кулисы 3, вставьте соединительную пластину 4 в паз и закрепите ее,

прикрутив на место болт и гайку.

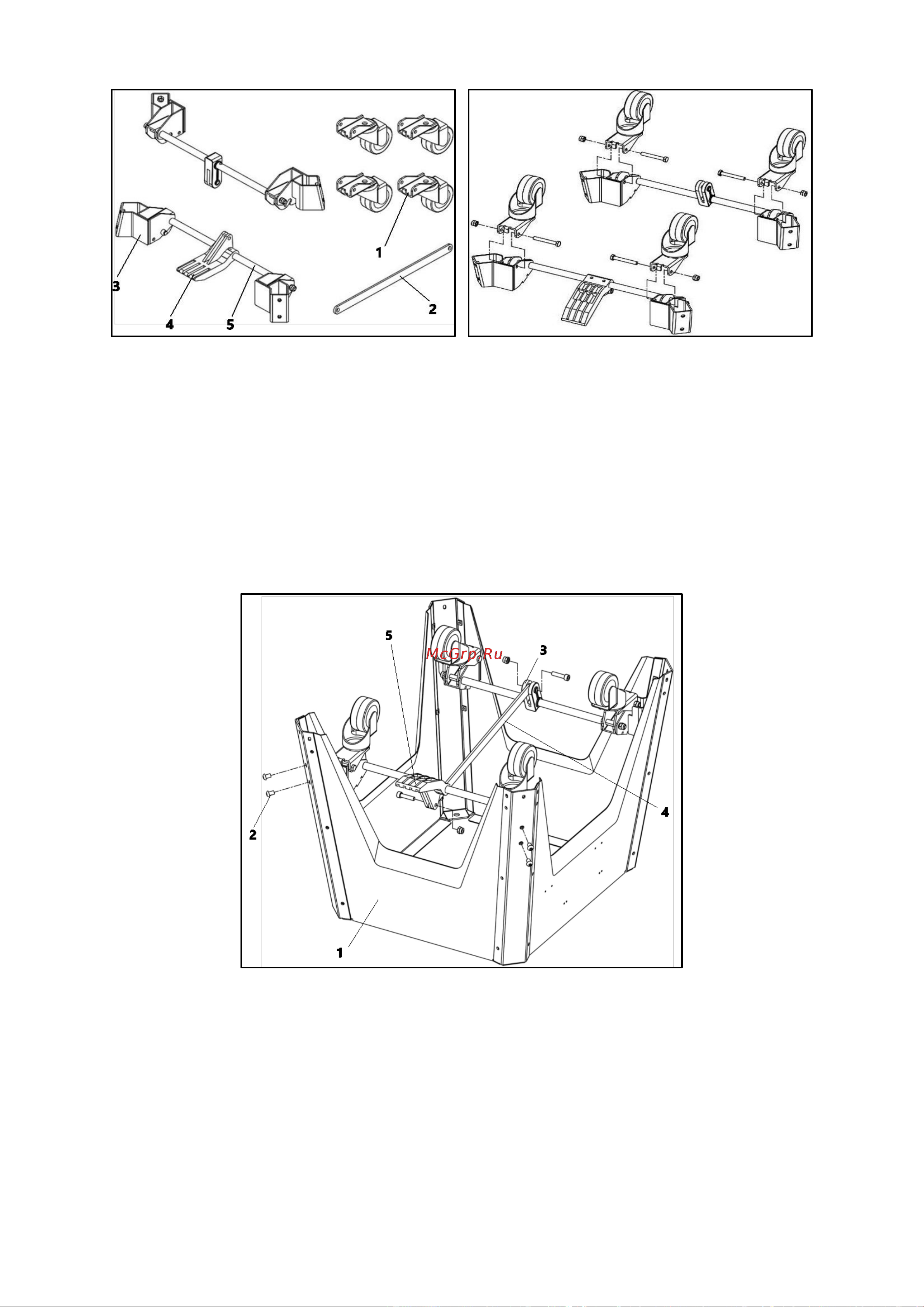

Рисунок 6

3.2.4 Установка маховиков и удаление транспортировочного материала

 Корпус станка переверните и расположите на картоне на полу (рис. 7).

 Расположите маховик 2 на валу 1 регулировки высоты пильного диска на передней части

корпуса.

 Совместите паз маховика 2 со штифтом на валу 1 регулировки высоты.

 Наденьте шайбу 3 и фиксатор 4 на конец вала 1.

 Аналогичным образом установите маховик 2а регулировки высоты пильного диска на вал 1а.

Рисунок 4

Рисунок 5
