Белмаш LTS-250 (230 В) [20/31] Установка выключателя

3.2.12 Установка выключателя

Необходимый инструмент и крепеж: гаечный ключ 10

мм, два болта М6×16, две плоские шайбы 6 мм, две

пружинные шайбы и две гайки М6 (рис. 22).

 Вставьте болты в Т-образный паз на левой

передней направляющей.

 Прикрепите выключатель с левого края

направляющей, как показано на рисунке.

 Полностью затяните плоские шайбы, стопорные

шайбы и гайки, чтобы закрепить выключатель.

3.2.13 Размещение и регулировка

расклинивающего ножа

 Расклинивающий нож предустановлен на станок.

Полностью поднимите пильный диск, чтобы

получить доступ к расклинивающему ножу

(рис. 23).

 Для снятия: ослабьте ручку фиксации А, достаньте

штифт С и поднимите расклинивающий нож В

максимально вверх.

 У расклинивающего ножа есть три отверстия –

верхнее соответствует сквозному распиливанию,

среднее предназначено для вырезания паза и для

иных не сквозных резов, нижнее для вырезания

цоколя.

 Для установки: утопите расклинивающий нож до упора в кронштейн. Убедитесь, что

стопорный штифт С выровнен с расклинивающим ножом В и зафиксирован при помощи

ручки фиксации А.

 Расклинивающий нож В должен быть расположен на одной линии с пильным диском.

Убедитесь, что расклинивающий нож плотно прилегает к крепежному кронштейну Е. Если

необходима регулировка, ослабьте два винта D крепежного кронштейна Е, чтобы можно

было его двигать и расположите расклинивающий нож на одной линии с пильным диском.

Убедитесь, что расстояние между пильным диском и ножом одинаково и составляет 6-8 мм.

Выровняв расклинивающий нож относительно пильного диска, затяните крепеж.

3.2.14 Установка вставки стола, защитного кожуха пильного диска

и защитной гребенки

 Убедитесь, что расклинивающий нож находиться в самом верхнем положении.

 Расположите вставку в отверстии стола. Вставка фиксируется в положении при помощи

магнита в столе. Уровень вставки, регулируется винтами А (рис. 24).

 Расположите защитный кожух пильного диска канавкой втулки А (рис. 25) на выемке

расклинивающего ножа В. Втулка имеет скошенные края и должна быть расположена

в центре выемки, чтобы прочно зафиксироваться.

 Полностью опустите кожух на расклинивающий нож и прижмите защелки Е (рис. 26), чтобы

закрепить кожух.

 Корпус защитного кожуха должен быть расположен параллельно столу. Если это не так,

отрегулируйте положение установочными винтами D.

 Расположите гребенку на расклинивающий нож в выемки С (рис. 25). Пружинный штифт

располагают в передней выемке, а болт в задней выемке.

 Надавите на гребенку и прижмите защелки D и E (рис. 26), чтобы закрепить.

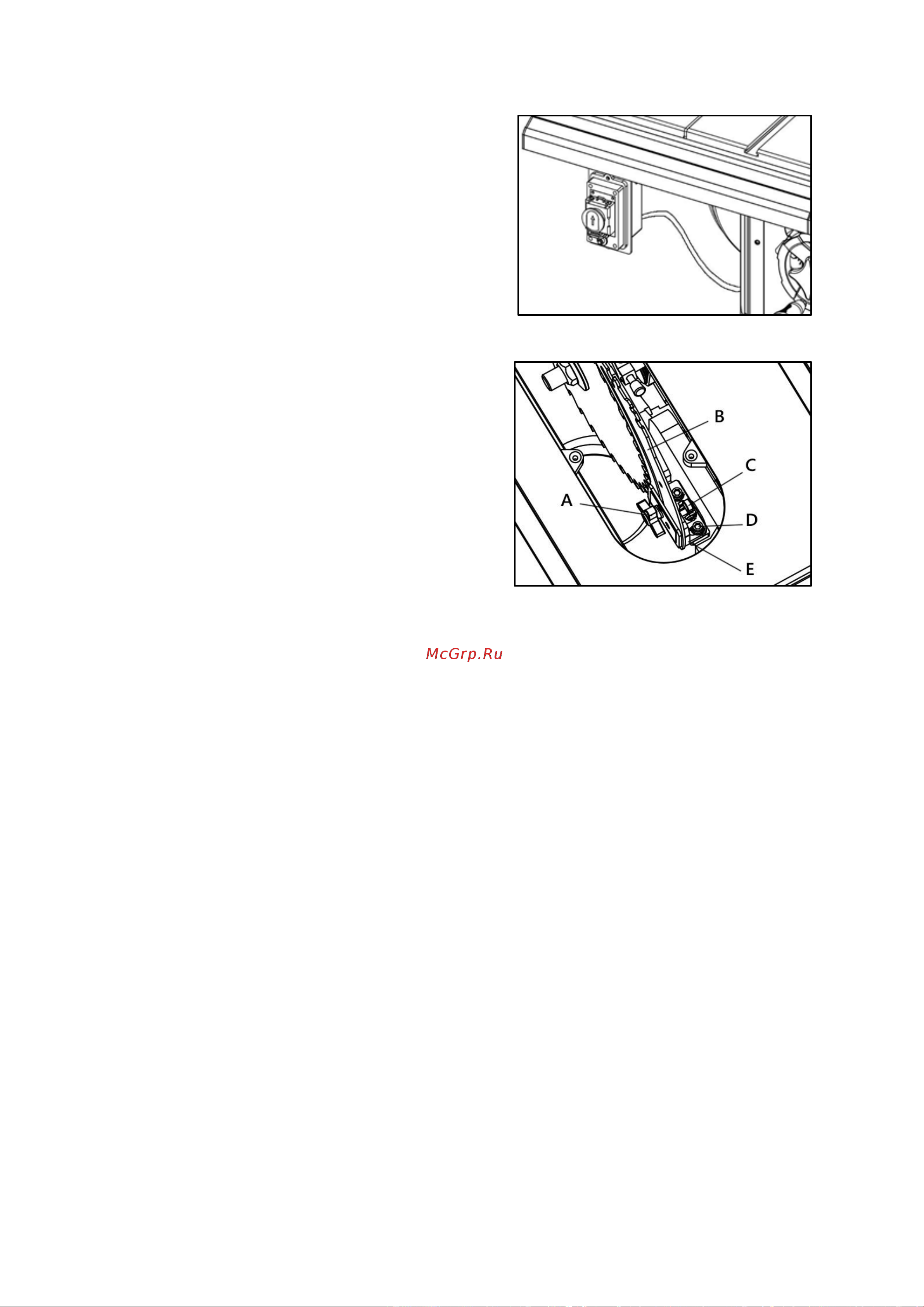

Рисунок 22

Рисунок 23
