24
Зафиксируйте маховик, затянув ручку фиксатор B по
часовой стрелке. Затяните до упора. Не затягивайте
слишком сильно. Для блокировки маховика достаточно
небольшого усилия.
4.3 Регулировка угла наклона пильного
диска
Пильный диск можно установить под любым углом
между 90° и 45° (рис. 32). Его наклон контролируется
маховиком D с правой стороны станка. Указатель угла
наклона C на передней части станка показывает угол
наклона пильного диска.
Для регулировки наклона ослабьте ручку-фиксатор E.
Поверните ручку против часовой стрелки по крайней
мере на три оборота.
Поверните маховик D на желаемый угол наклона
пильного диска.
Зафиксируйте маховик в нужном положении, затянув
ручку-фиксатор по часовой стрелке до упора.
Станок оснащен упорами-индикаторами на 90° и 45°.
Эти упоры позволяют оператору быстро и точно
позиционировать пильный диск.
4.4 Регулировка вставки стола
Вставка стола всегда должна быть расположена
вровень с рабочим столом.
Поместите линейку на передней и задней части вставки
стола одновременно. Убедитесь, что вставка располо-
жена вровень с рабочим столом.
Для выравнивания вставки стола поворачивайте один
или несколько установочных винтов А (рис. 33) до
достижения результата и повторите проверку.
Вставка для стола снабжена двумя отверстиями для
пальцев, чтобы облегчить ее снятие.
4.5 Регулировка упора-индикатора на 90°
Поднимите пильный диск над столом, насколько
это возможно. Установите под углом 90°, вращая
маховик. Поместите слесарный уголок на стол
и проверьте, перпендикулярен ли пильный диск
к столу.
Если пильный диск не будет наклоняться до 90°,
поверните (против часовой стрелки) установоч-
ный винт B (рис. 34), пока не будет достигнут угол
в 90°.
Как только диск будет наклонен до 90° (проверьте
с помощью слесарного уголка), затяните ручку
фиксатор маховика, расположенного сбоку
корпуса станка.

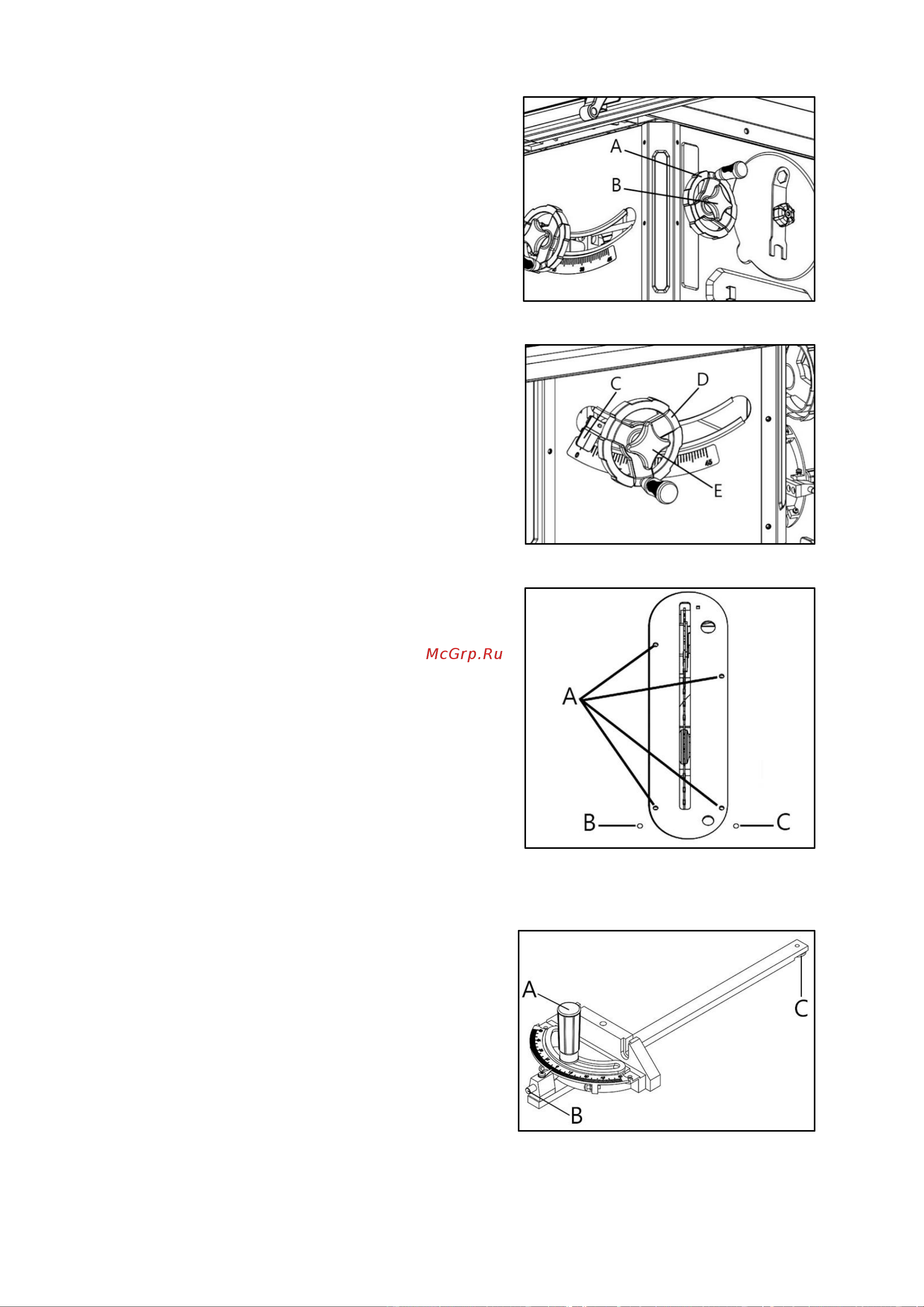

Рисунок 31
Рисунок 32
Рисунок 33
Рисунок 34
