Белмаш LTS-250 (230 В) [18/31] Проверка параллельности стола

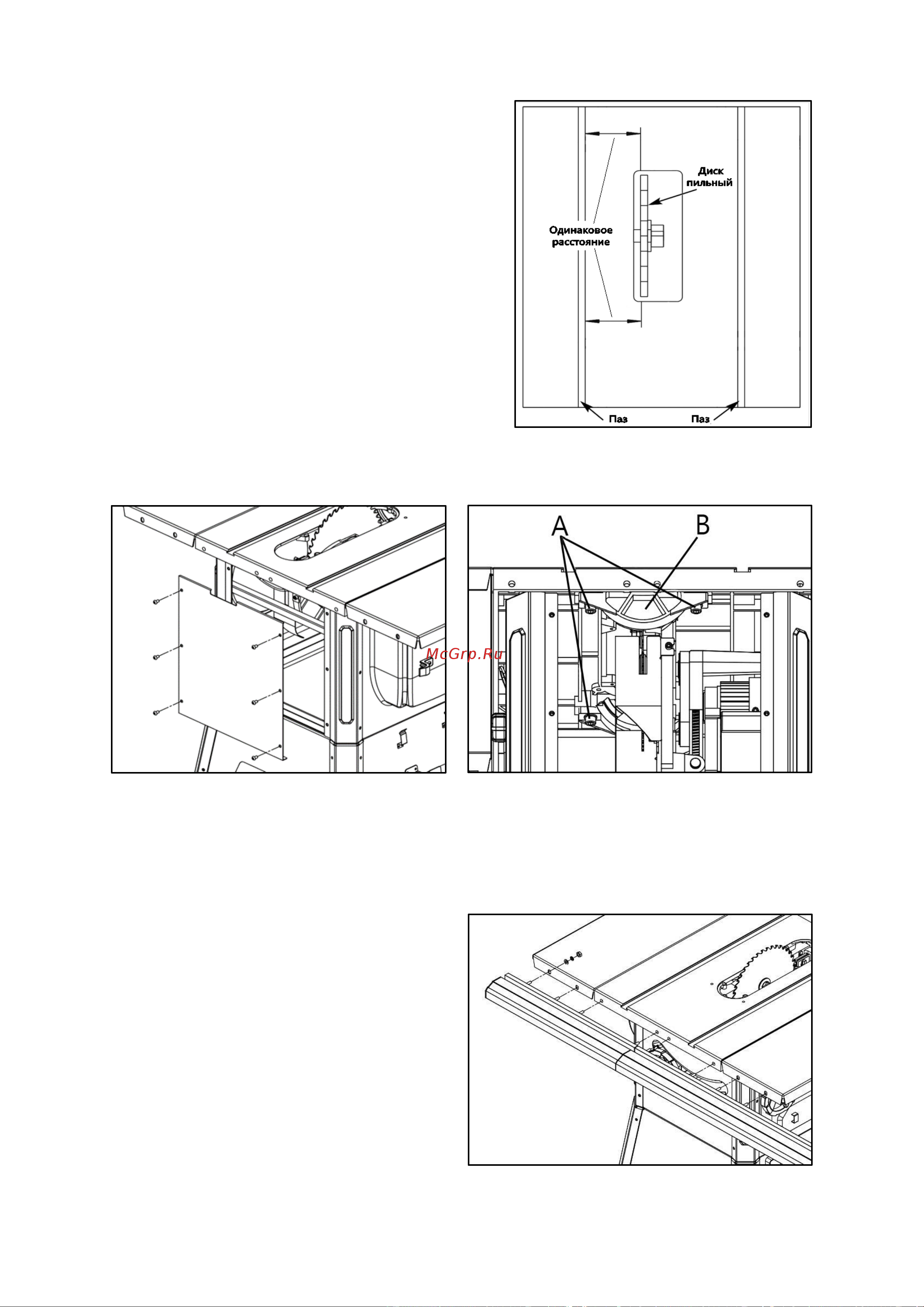

3.2.10 Проверка параллельности стола

Станок поставляется с завода со столом, отрегули-

рованным так, что пазы углового упора параллельны

пильному диску. Однако, чтобы достигнуть

наилучшего результата, необходимо проверить

параллельность перед началом работы (рис. 14).

Если необходимо выполнить регулировку, выполните

следующие действия. Ослабьте и открутите шесть

винтов на задней панели (рис. 15). Ослабьте болты А

на механизме регулировки наклона пильного диска В

(рис. 16) и перемещайте ее до тех пор, пока пильный

диск не будет параллелен пазам углового упора.

Затяните крепеж до упора. Данное действие установит

стол и пильный диск параллельно друг другу и не даст

механизму регулировки наклона пильного диска

подниматься.

Если вы выполняете данную регулировку, не ставьте заднюю панель на место, чтобы

выполнить сборку задней направляющей, как описано в пункте 3.2.13.

3.2.11 Сборка направляющих

Вам потребуется: рожковый ключ 13 мм, шестнадцать болтов М8×30, четыре болта М8×20, по

двадцать пружинных и плоских шайб 8 мм, шестнадцать гаек М8 и четыре шестигранные гайки М8

(пакет с крепежом №2, 4).

 Вставьте четыре болта М8×30 в Т-

образный паз в правую переднюю

направляющую (рис. 17).

 Прикрепите переднюю правую направля-

ющую к столу и к правой дополнительной

секции стола при помощи плоских шайб,

пружинных шайб и гаек. Не затягивайте

полностью крепеж до установки всех

направляющих.

 Прикрепите левую переднюю направля-

ющую таким же способом.

 Для крепления левой направляющей вам

придется отодвинуть правую направля-

ющую вправо насколько это возможно.

Рисунок 14

Рисунок 15

Рисунок 16

Рисунок 17
