 Расположите направляющие встык и соединение между ними выровняйте по правой стороне

пильного диска. Возможно, вам потребуется деревянный молоток, чтобы слегка прижать

направляющие друг к другу. Убедитесь, что направляющие установлены точно встык (рис. 18).

 При помощи слесарного уголка определите параллельность правой и левой направляющих

(рис. 19). При помощи комбинированного уголка проверьте параллельность обеих передних

направляющих столу.

 Когда направляющие будут выровнены, полностью затяните крепеж.

 Открутите шесть винтов на задней панели и снимите ее (рис. 15). Это поможет легче уста-

новить задние направляющие.

 Установите задние направляющие таким же способом, как и передние и выровняйте стык

направляющих относительно пильного диска (рис. 20).

 Установите на место заднюю панель корпуса.

 Прикрепите планку (рис. 21) к дальнему правому краю направляющих, перемещая болты

М8×16 в Т-образных пазах. Закрепите болты в этом положении при помощи плоских шайб,

пружинных шайб и гаек.

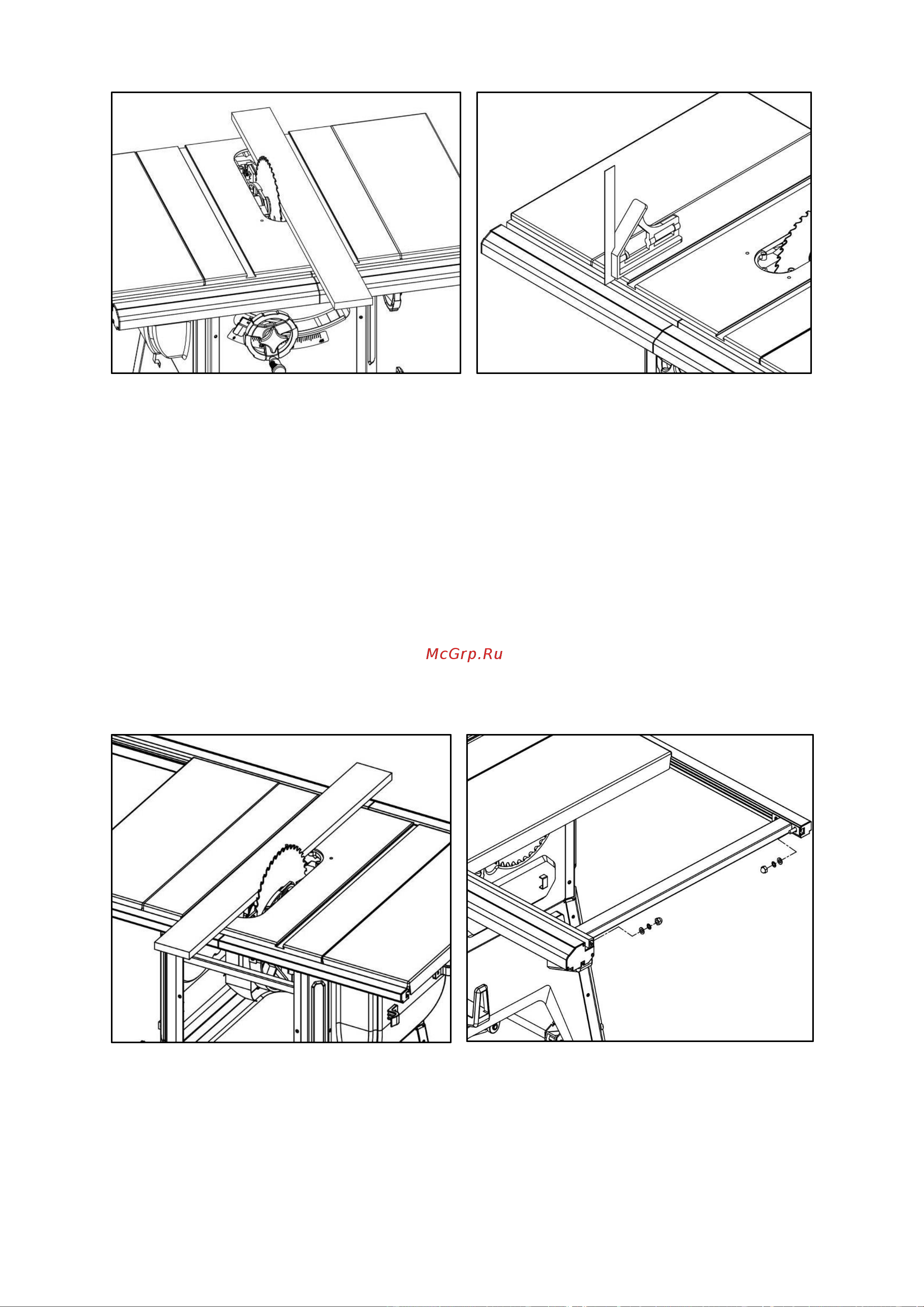

Рисунок 18

Рисунок 19

Рисунок 21

Рисунок 20
