18
Прикрепите кронштейны
2 толкателя на левой
панели основания при
помощи четырех винтов
и плоских шайб (рис. 11).
Прикрепите кронштейны
3 защитного кожуха
пильного диска на левой
панели основания при
помощи четырех винтов
и плоских шайб.
Установите накладки 4 на
ножки основания станка.
Вдвоем с помощником
переверните станок.
3.2.8 Крепление дополнительных секций стола
Вам понадобятся: ключ шестигранный 8 мм,
слесарный уголок, шесть болтов М10×25, шесть
пружинных и плоских шайб 10 мм (пакеты с кре-
пежом № 1, 4).
Прикрепите дополнительные секции стола к
основному столу при помощи болтов, стопорных
шайб и плоских шайб (рис. 12).
Не затягивайте крепеж полностью до тех пор,
пока столы не выровняются.
После того, как поверхности столов будут
выровнены, затяните крепеж полностью. Затяжка
ручная.
3.2.9 Установка пильного диска
Пильный диск и ключ закреплены на корпусе
станка (рис. 11), отсоедините их.
Поднимите вал до конца вверх и установите угол
наклона в положение «0» с помощью
соответствующих маховиков.
Нажмите на фиксатор 1 и при помощи ключа
снимите прижимную гайку 2 и фланец 3 со
шпинделя, установите входящий в комплект
поставки пильный диск 4, затем установите на
место фланец и гайку. Убедитесь, что стрелки и
зубья на диске обращены к передней части станка
(рис. 13).
При помощи ключа затяните гайку (по часовой
стрелке).

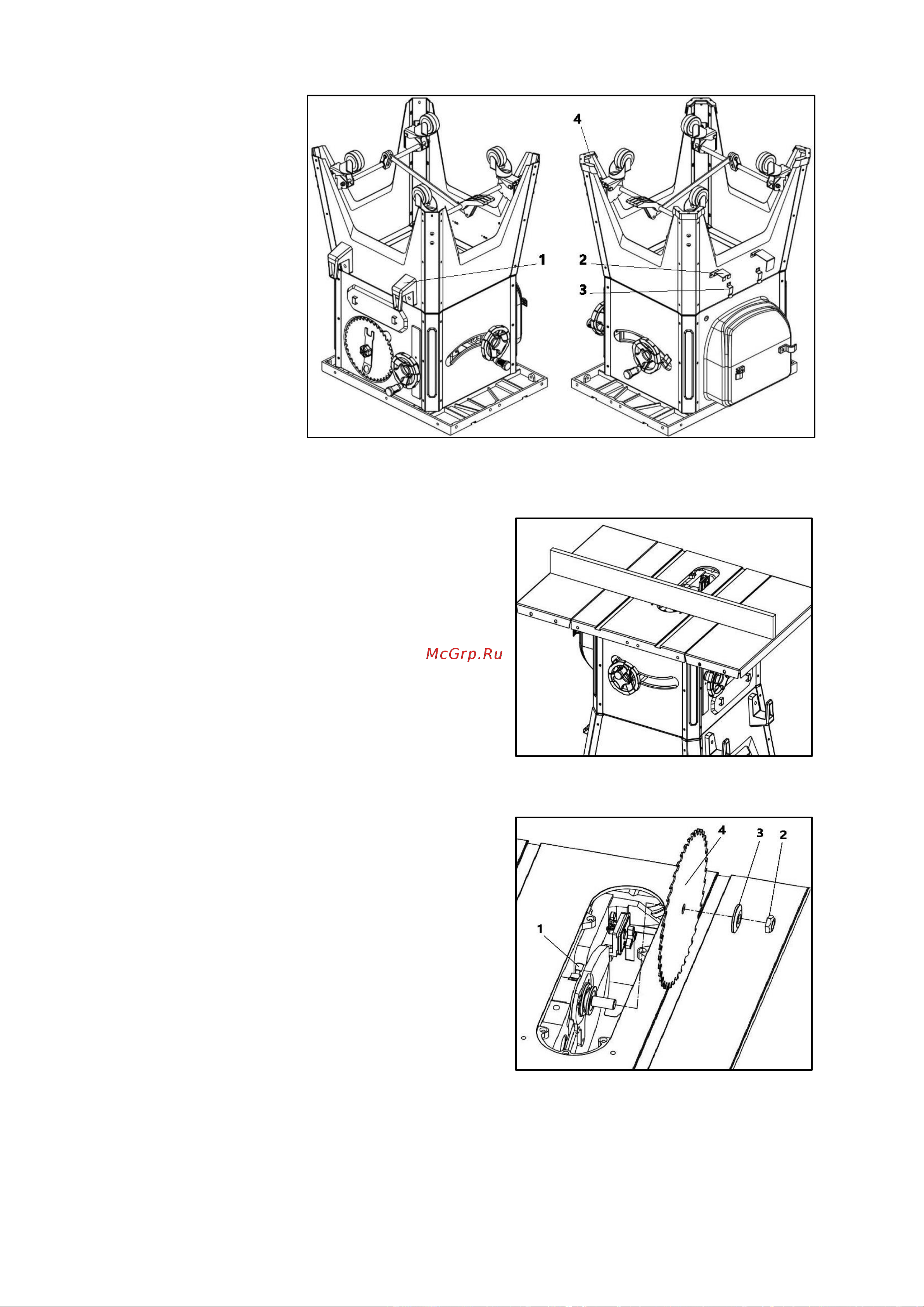

Рисунок 12
Рисунок 13
Рисунок 11
