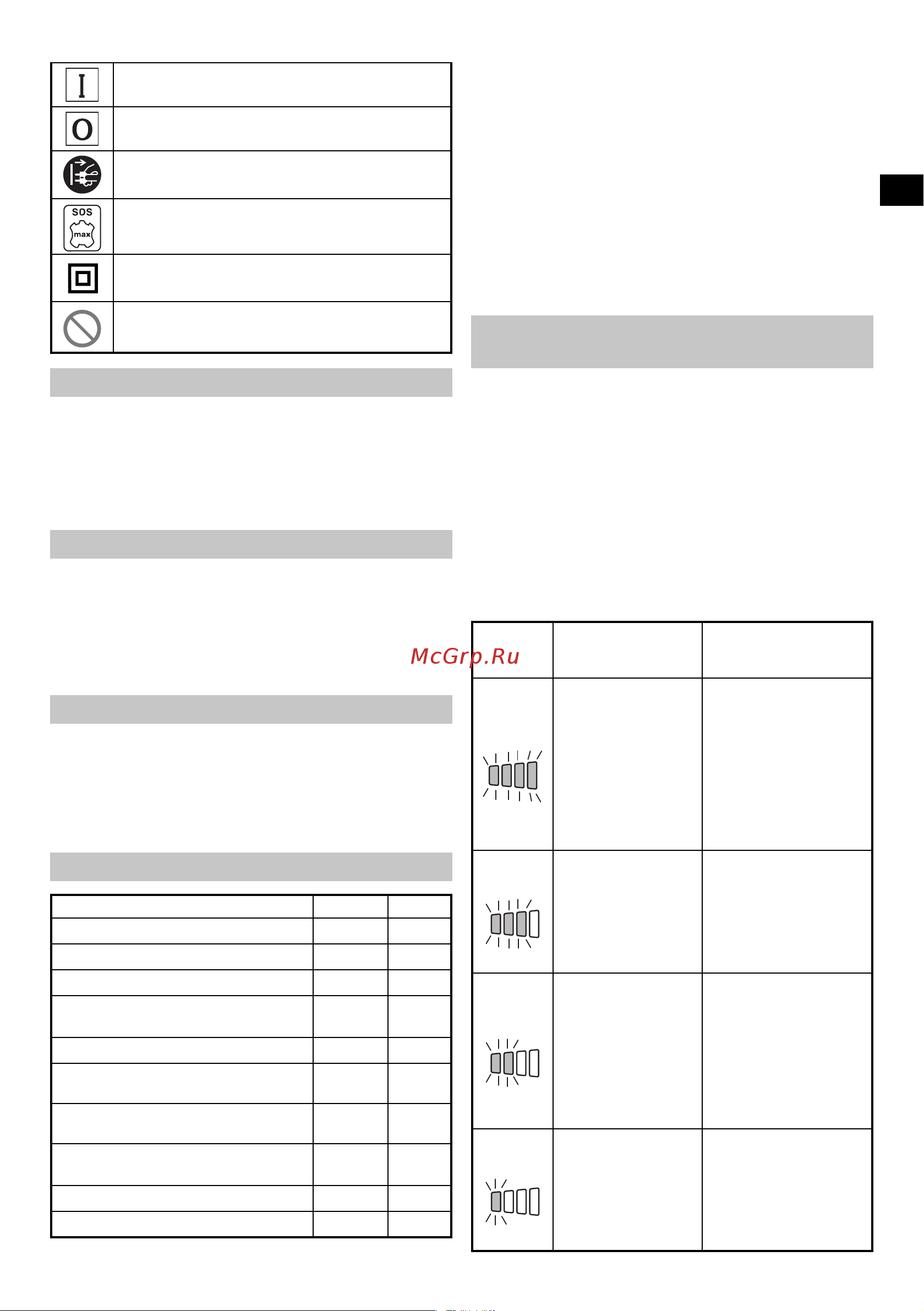

17
Français
Bouton ON
Bouton OFF
Débrancher la fi che principale de la prise
électrique
Tige SDS max
Outil de classe II
Action interdite
ACCESSOIRES STANDARD
Outre l’unité principale (1 unité), l’emballage contient les
accessoires répertoriés ci-dessous.
○ Boîtier en plastique .......................................................1
○ Pointe de broyage (Tige SDS max) ..............................1
○ Poignée latérale ........................................ ...................1
Les accessoires standard sont sujets à changement sans
préavis.
APPLICATIONS
Destruction de béton, burinage de béton, rainurage, coupe
de barre.
Exemples d’applications :
Installation de tuyaux et de câbles, aménagement
d’installations sanitaires, installation de machines, travaux
d’alimentation d’eau et de drainage, fi nitions intérieures,
installations portuaires et autres ouvrages de génie civil.
CARACTÉRISTIQUES
Les caractéristiques de cet outil sont énumérées dans le
tableau de la page 5.
REMARQUE
Par suite du programme permanent de recherche et de
développement HiKOKI, ces spécifi cations peuvent faire
l’objet de modifi cations sans avis préalable.
INSTALLATION ET FONCTIONNEMENT
Action Figure Page
Installation de la poignée latérale
22
Insertion d'outils SDS-max
33
Retrait d'outils SDS-max
43
Recherche de la position de travail
de l’outil
53
Fonctionnement du commutateur 6 3
Verrouillage du commutateur de
marche / arrêt
74
Relâcher le commutateur de
marche / arrêt
84
Comment utiliser le marteau de
démolition*
94
Changement de vitesse 10 4
Sélection des accessoires ― 82
* Faire fonctionner ce marteau de démolition en utilisant
son poids à vide. Les performances ne s’amélioreront pas
si l’outil est appuyé fortement ou poussé brusquement
contre la surface de travail.
Tenir le marteau de démolition en exerçant une force
suffi sante pour neutraliser la réaction.
Préchauff age (Fig. 9)
Le système de graissage de l’outil risque de devoir être
préchauff é dans les régions froides.
Placer l’extrémité de la mèche de façon qu’elle entre
en contact avec le béton, enclencher l’interrupteur et
eff ectuer une opération de préchauff age. Bien s’assurer
que l’outil fait entendre un bruit de heurt, puis utiliser
l’outil.
À PROPOS DE LA FONCTION DE
PROTECTION
Cet outil est doté d'un circuit de protection intégré afi n
d’éviter d’endommager l’appareil en cas d’anomalie. Selon
la nature de l’anomalie, le témoin de l’affi chage clignote
comme indiqué dans le tableau 1 et l’appareil cesse de
fonctionner. Dans ce cas, vérifi er le problème indiqué par le
clignotement et suivre les étapes nécessaires pour corriger
le problème.
REMARQUE
La réparation peut être nécessaire si le témoin
d’affi chage continue de clignoter après avoir suivi toutes
les étapes nécessaires pour corriger le problème. Si le
problème persiste, veuillez prévoir des réparations.
Tableau 1
Clignotement
du témoin
d’affi chage
Cause Solution
Clignotement
La température interne
a augmenté au-delà
de la température
spécifi ée pour l’unité.
(Fonction de
protection pour
l’augmentation de la
température)
Mettez l’appareil hors
tension et laissez-le
refroidir pendant environ
15 à 30 minutes.
Une fois la température
descendue, appuyer
sur le commutateur
de sélection du taux
de percussion pour
reprendre.
Clignotement
Une pression
excessive appliquée
à l’outil a entraîné une
surcharge.
(Fonction de
protection contre la
surcharge)
Appuyer sur le
commutateur de sélection
du taux de percussion
pour reprendre.
Éviter les tâches qui
appliquent une pression
excessive à l’appareil.
Clignotement
L'outil est connecté
à une source
d'alimentation dont
la tension est trop
élevée.
(Fonction de
protection du circuit)
Connecter l’appareil à une
source d’alimentation qui
correspond à la tension
d’entrée spécifi ée sur
la plaque signalétique.
Appuyer sur le
commutateur de sélection
du taux de percussion
pour reprendre.
Clignotement
Erreur de lecture du
signal du capteur.
(Fonction de
surveillance de
contrôle)
Appuyer sur le
commutateur de sélection
du taux de percussion
pour reprendre.
La réparation peut être
nécessaire si cette erreur
se produit sans arrêt.
000BookH41MEWEEE.indb17000BookH41MEWEEE.indb17 2019/03/0514:58:092019/03/0514:58:09
