7. ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ
УПРАВЛЕНИЯ

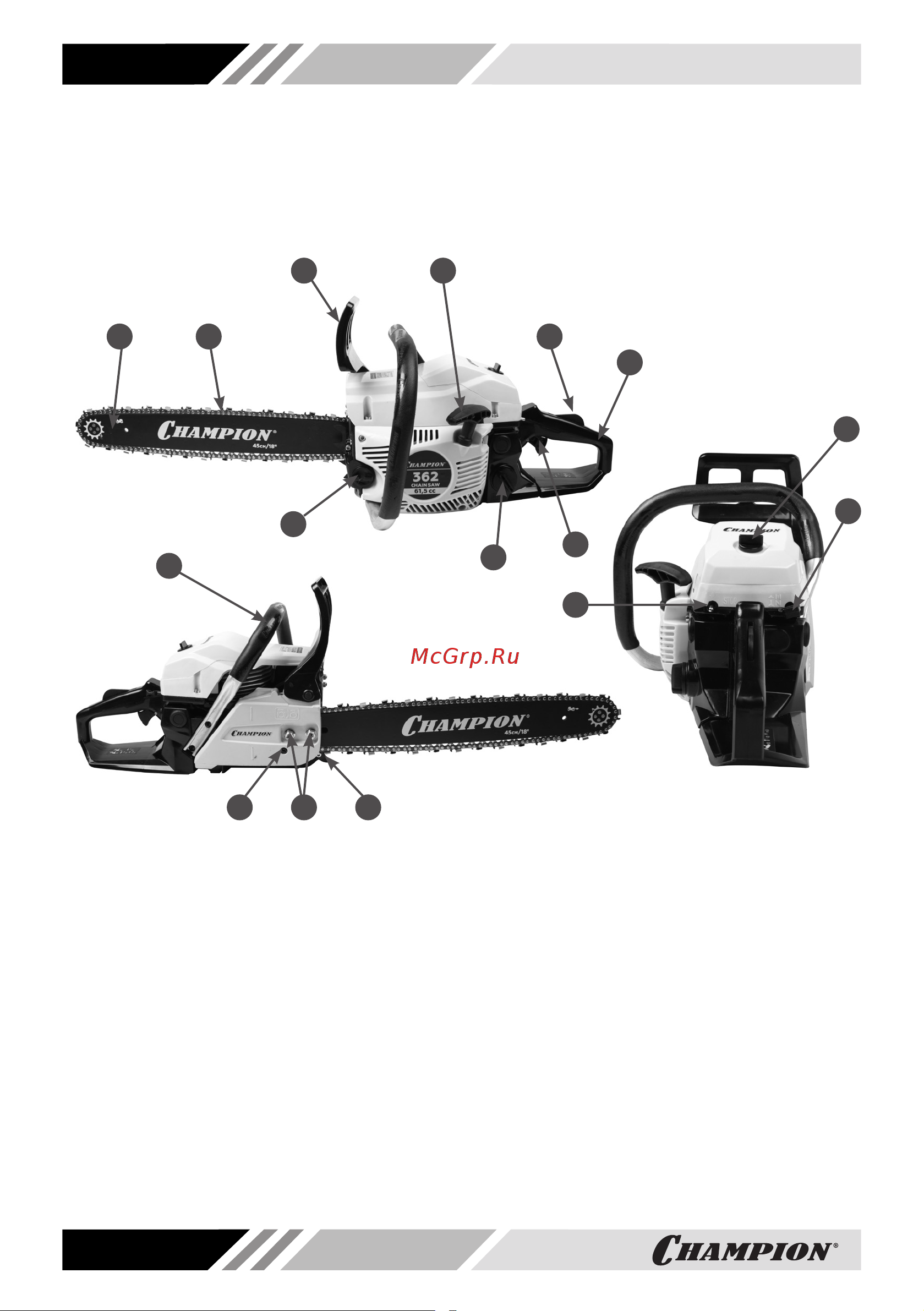

Основные узлы и органы управления представлены на Рис.1.
Рис. 1 Основные узлы и органы управления
1. Шина направляющая
2. Цепь пильная
3. Ручка тормоза
4. Ручка стартера
5. Рычаг блокировки курка газа
6. Рукоятка задняя
7. Курок газа
8. Пробка топливного бака
9. Пробка масляного бака
10. Выключатель зажигания
11. Винт крепления крышки воздушного фильтра
12. Рычаг управления воздушной заслонкой
13. Рукоятка верхняя
14. Упор зубчатый
15. Гайки крепления крышки шины
16. Винт натяжителя цепи
ПРИНЦИП РАБОТЫ БЕНЗОПИЛЫ
Бензопила относится к механизмам, приводимым в действие одноцилиндровым двух-
тактным бензиновым двигателем. Вращающийся коленчатый вал двигателя через сце-
пление центробежного типа передает крутящий момент на ведущую звездочку, кото-
рая приводит в движение пильную цепь.
