22
клин в пропил, чтобы он приоткрылся,
затем вытащите шину из пропила.
3. Производите пиление только острой
цепью. Пиление тупой цепью приве-
дет к преждевременному износу на-
правляющей шины и выходу из строя
двигателя бензопилы.
ВНИМАНИЕ!
Выход из строя двигателя
при пилении тупой цепью не
будет являться гарантийным
случаем.
ПРИМЕЧАНИЕ!
Визуальный контроль над
остротой пильной цепи можно
осуществлять по опилкам, ко-
торые образуются при пилении. При пи-
лении острой цепью опилки вылетают
крупными хлопьями, при пилении тупой
цепью вылетают мелкие опилки, либо
мелкодисперсная пыль.
При необходимости спилить дерево сле-
дует выполнить следующие правила без-
опасности:
1. Прежде чем приступать к валке дере-
ва, расчистите место вокруг дерева
от посторонних предметов и мусора.
2. Примите устойчивую позу для начала
пиления, расположившись таким обра-
зом, чтобы бензопила во время работы
не наткнулась на какое-либо препят-
ствие. Затем выберите путь к отходу.
3. Когда дерево начнет падать, путь от-
хода должен быть направлен по диа-
гонали в сторону, противоположную
направлению падения, под углом 45
градусов. Вы должны отойти мини-
мум на 3 метра от ствола, на тот слу-
чай, если во время падения комель
дерева отскочит в сторону (Рис. 14).
4. Выберите направления падения де-
рева. Для этого следует учесть силу и
направление ветра, естественный на-
клон дерева, равномерность распре-
деления веток в кроне дерева. Начни-
те пилить с той стороны дерева, куда
оно должно упасть (Рис. 15).

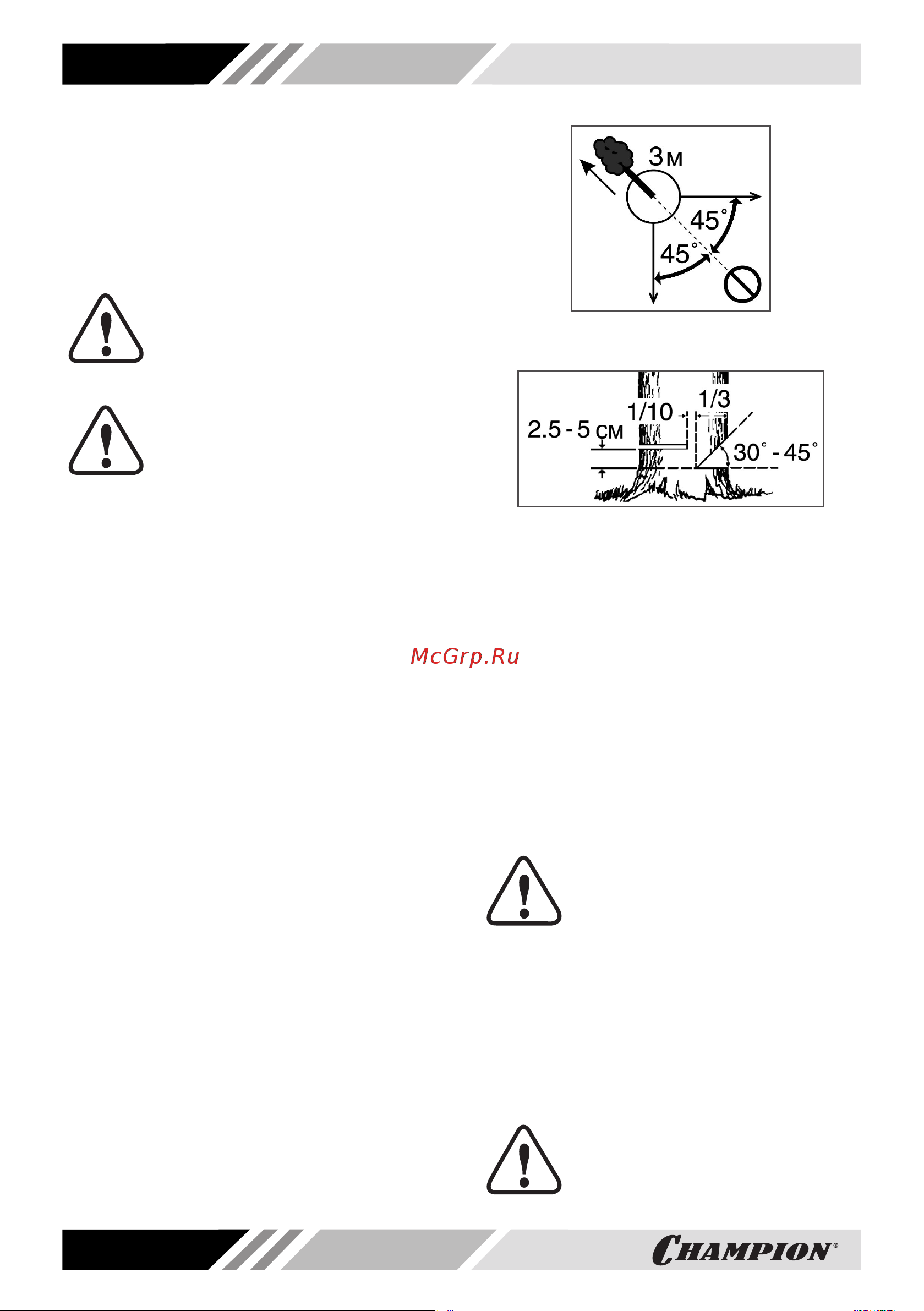

Рис. 14 Расчет пути отхода при валке
дерева
Рис. 15 Расположение запила и пропила
5. Сделайте запил с той стороны, куда
должно упасть дерево. Глубина запи-
ла примерно 1/3 диаметра ствола под
углом 30-45°.
6. Сделайте основной валочный пропил
с противоположной стороны, выше
основания запила на 2,5-5 см.
7. Между основным пропилом и запилом
должно оставаться недопил примерно
1/10 диаметра ствола. Вставьте своев-
ременно в пропил валочный клин. Не-
допил действует как шарнир и позво-
ляет контролировать падение дерева.
ОСТОРОЖНО!
Ни в коем случае не делайте
основной пропил насквозь до
запила, так как вы не сможете
контролировать направление
падения дерева.
Когда дерево начинает падать, заглуши-
те двигатель бензопилы, положите ее на
землю и быстро отойдите в намеченную
сторону.
