31

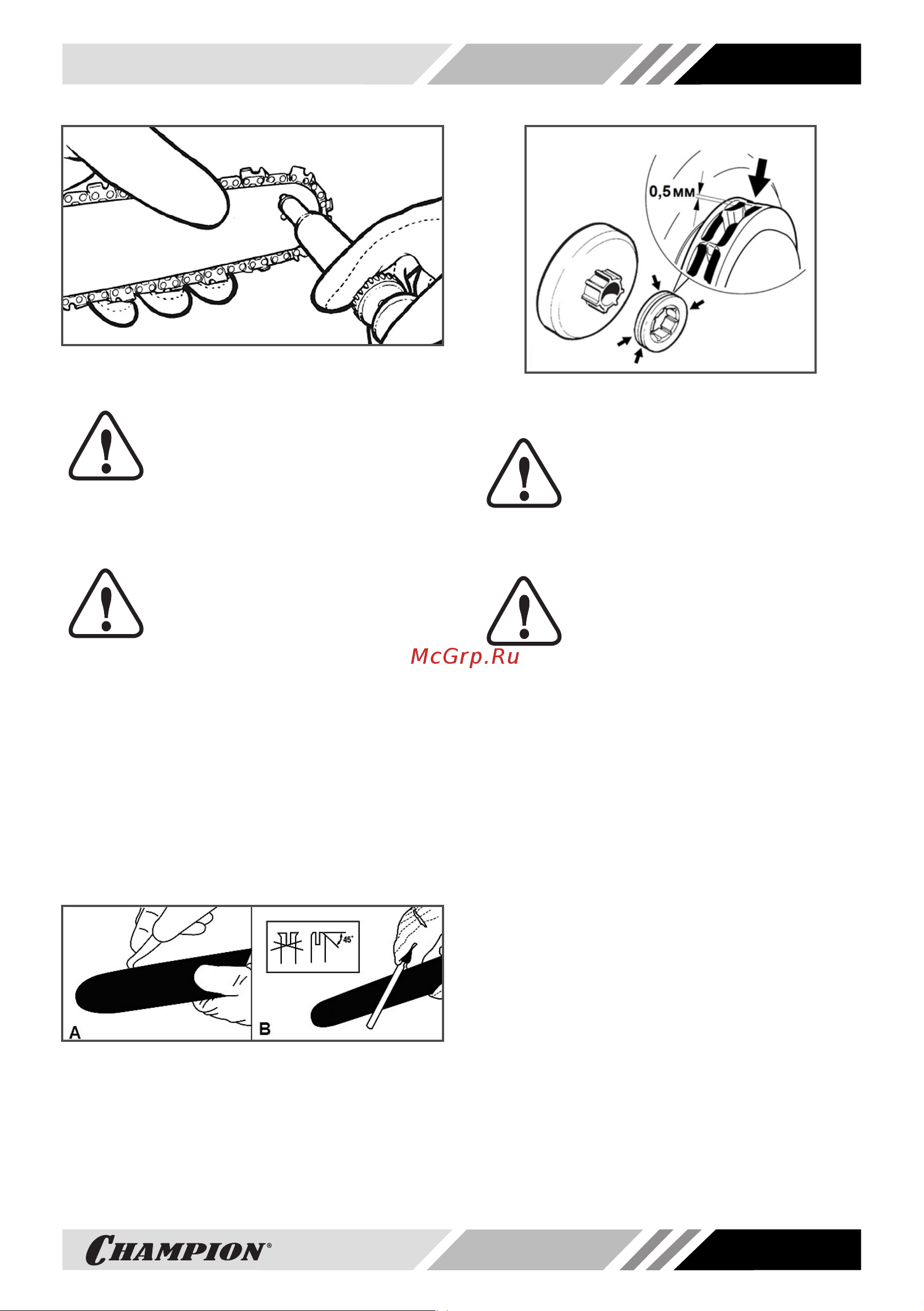

Рис. 27 Смазывание ведомой звездочки
шины
ВНИМАНИЕ!
Ведомая звездочка на новой
шине смазывается на заво-
де. Отказ от смазки ведомой
звездочки приведет к выходу из строя
шины и не подлежит ремонту по гаран-
тии.
ПРИМЕЧАНИЕ!
Для равномерного износа
шины рекомендуется перио-
дически ее переворачивать,
например один раз через 8-10 часов ра-
боты или при замене цепи.
Держите паз шины и отверстие для смаз-
ки цепи в чистоте, используя для этого
специальное приспособление (Рис. 28А).
Проверяйте кромки паза шины на равно-
мерность износа, в случае необходимо-
сти удаляйте заусеницы и выравнивайте
фаску (Рис. 28В). Если кромки паза шины
имеют разную высоту, шину необходимо
заменить.
Рис. 28 Обслуживание шины
Максимально допустимая глубина изно-
са зубьев ведущей звездочки составля-
ет 0,5 мм. Если износ составляет более
0,5 мм звездочку необходимо заменить
(Рис. 29).
Рис. 29 Максимально допустимая глубина
износа зубьев ведущей звездочки
ВНИМАНИЕ!
Не рекомендуется устанавли-
вать новую цепь на изношен-
ную звездочку. Это приведет
к преждевременному выходу цепи из
строя.
ПРИМЕЧАНИЕ!
Для рентабельной эксплуата-
ции бензопилы действует сле-
дующее правило: расходуйте
на одну шину две звездочки и четыре
пильных цепи.
ОЧИСТКА ОХЛАЖДАЮЩИХ
РЕБЕР ЦИЛИНДРА
Для очистки охлаждающих ребер цилин-
дра (Рис. 30) необходимо сделать следу-
ющее:
1. Открутите барашковую гайку 1 и сни-
мите крышку воздушного фильтра 2
(Рис. 30).
2. Снимите фильтрующий элемент 3 с
корпуса (Рис. 30).
3. Снимите колпачок высоковольтного
провода 1 со свечи зажигания.
4. Выкрутите свечу зажигания.
5. Выкрутите 5 винтов 2 крепления
крышки цилиндра 3 и снимите крышку
цилиндра (Рис. 30А).
6. Очистите ребра цилиндра 4 (Рис.
30В) мягкой щеткой или продуйте
сжатым воздухом.
