Champion 362-18" [15/36] Внимание
15
4. Цепь должна сразу остановиться.
5. Отпустите курок газа, бензопила бу-
дет работать на холостом ходу.
6. Взведите ручку тормоза (Рис. 7А).
ВНИМАНИЕ!
Если цепь не останавливает-
ся сразу, следует обратиться
в авторизованный сервисный
центр CHAMPION для ремонта.
Проверка исправности инерционного
тормоза цепи проводится на неработаю-
щей бензопиле следующим образом.
1. Возьмитесь за переднюю и заднюю
рукоятку бензопилы и держите ее так,
чтобы она располагалась на высоте
50- 60 см от испытательной поверх-
ности (Рис. 8).
ПРИМЕЧАНИЕ:
В качестве испытательной
поверхности используйте ма-
териал из мягкой древесины,
чтобы удар не повредил пильную цепь.

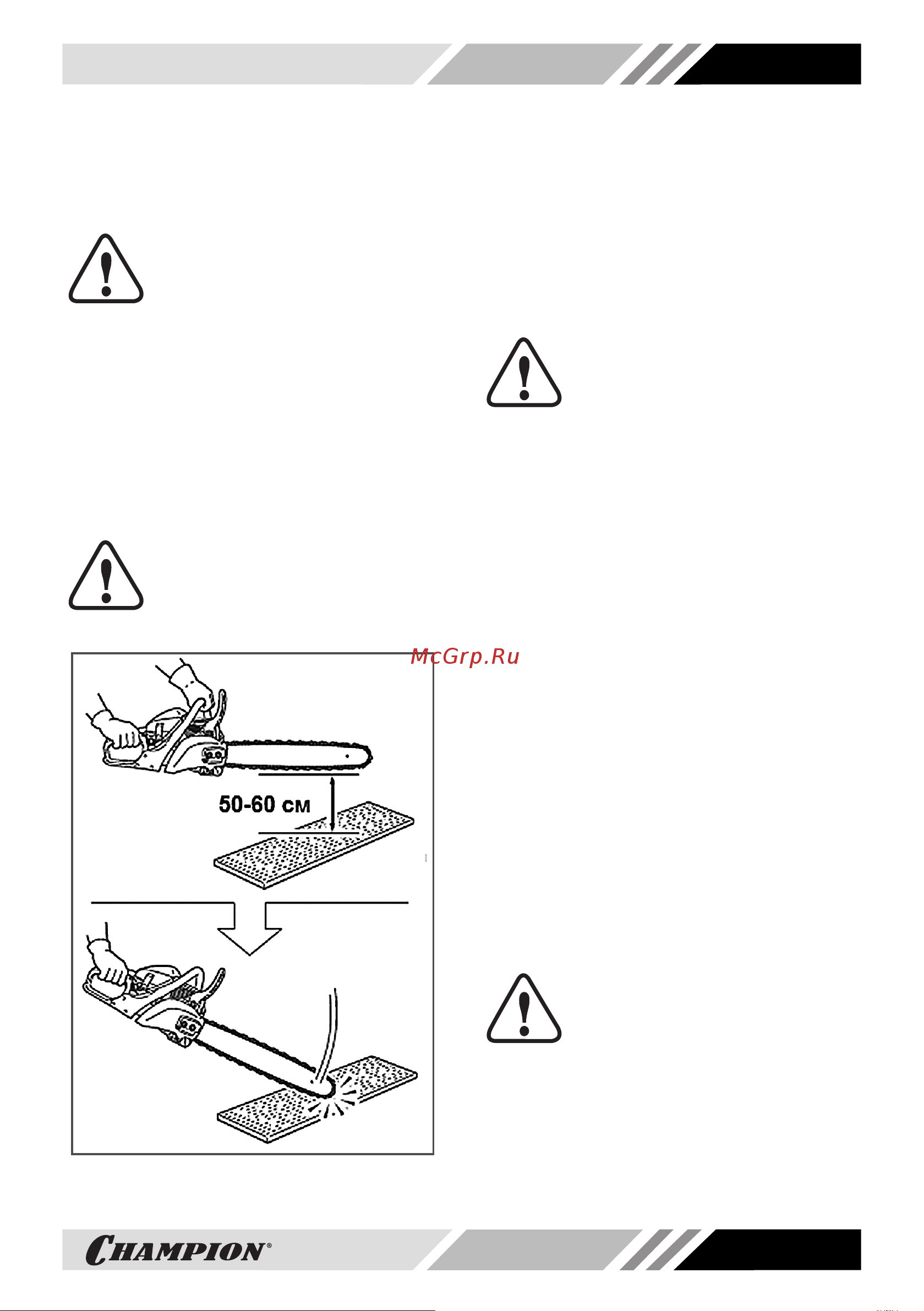

Рис. 8 Проверка инерционного тормоза
2. Легко придерживая правой рукой за-
днюю рукоятку бензопилы, аккуратно
уберите левую руку с передней руко-
ятки. При этом бензопила, вращаясь
относительно задней рукоятки, упа-
дет вниз и ударится концом шины об
испытательную поверхность.
3. Инерция движения передвинет ручку
тормоза цепи и включит тормоз цепи.
ВНИМАНИЕ!
Работа при включенном тор-
мозе цепи (цепь заторможе-
на) приводит к повреждению
деталей бензопилы. Выход из строя
деталей бензопилы в этом случае не
будет являться гарантийным случаем.
МАСЛО ДЛЯ СМАЗКИ
НАПРАВЛЯЮЩЕЙ ШИНЫ
И ПИЛЬНОЙ ЦЕПИ
Для смазки цепи и шины необходимо
использовать специальное адгезионное
масло для смазки пильных цепей и шин
CHAMPION (артикул для заказа 952824,
952802, 952828, 952829). Это масло име-
ет специальные добавки и вязкие при-
садки, которые обеспечивают хорошую
смазку и прилипаемость, уменьшают
окисление и истирание металла. С тече-
нием времени масло полностью разлага-
ется в почве.
В качестве замены, для кратковремен-
ных работ, допускается использование
для смазки цепи и шины чистое мотор-
ное масло. В летнее время допускается
использовать масло SAE30, в зимнее
время SAE10W30.
ПРИМЕЧАНИЕ!
В моторных маслах содержат-
ся моющие присадки, которые
при длительном использова-
нии приводят к выходу из строя масло-
насоса, разрушают резиновые уплот-
нения и шланги системы маслоподачи.
Выход из строя деталей системы мас-
лоподачи в этом случае не является га-
рантийным случаем.
